14
УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ
Способы монтажа водонагревателя

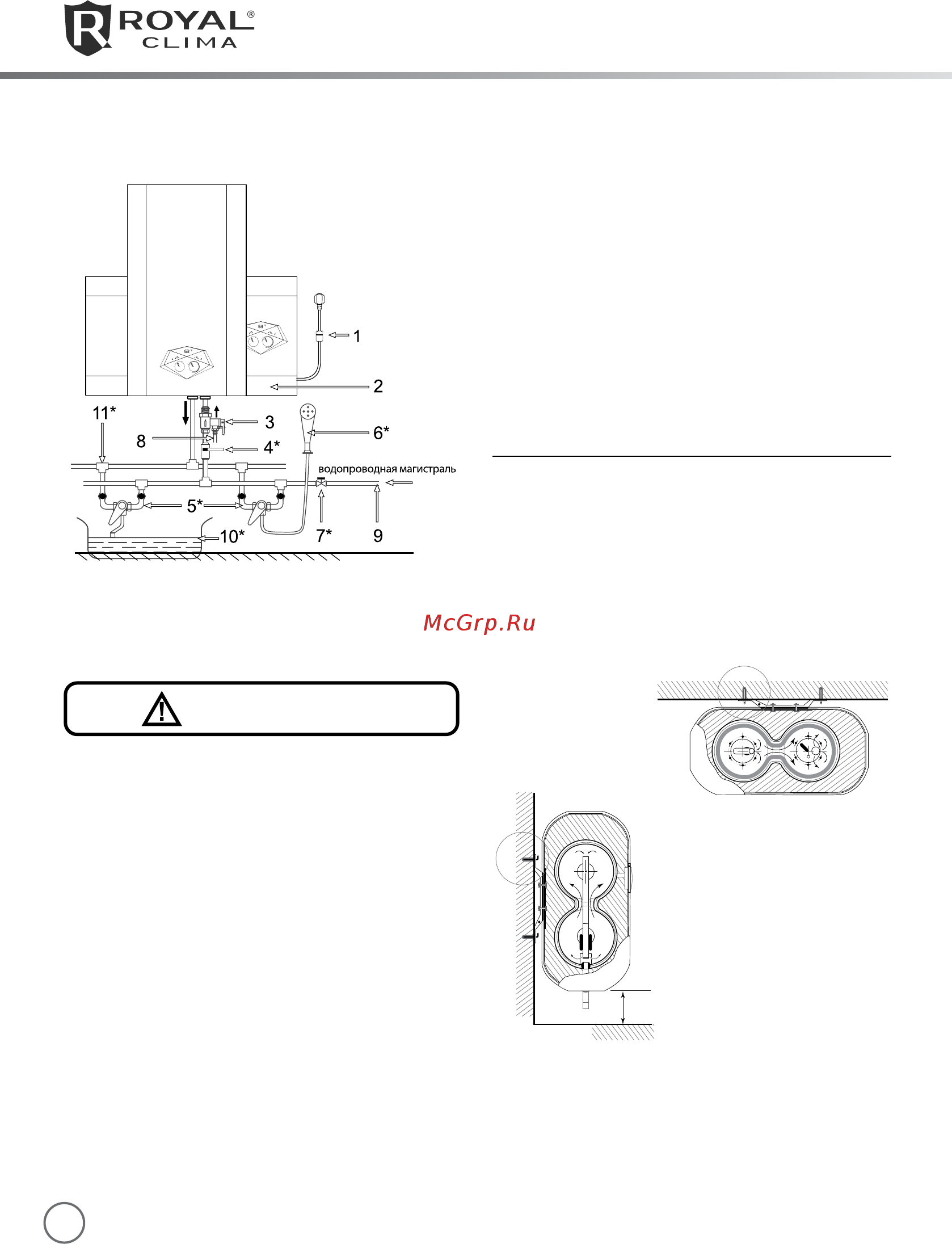

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 9.
Рис. 9
1. Сетевой шнур с вилкой
2. Смонтированный водонагреватель
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды *
5. Смеситель *
6. Душевая насадка *
7. Отсечной кран водопроводной магистрали
8. Сливная трубка
9. Водопроводная магистраль
10. Ванна
11. Тройник
* Не входит в комплект поставки
Монтаж водонагревателя
Рис. 10
Пожалуйста, для установки водонагревателя
используйте принадлежности, предоставлен-
ные производителем. Электрический водо-
нагреватель нельзя крепить на стене до того,
как вы убедитесь, что кронштейн установлен
надёжно и прочно. В противном случае элек-
трический водонагреватель может упасть
со стены, что может привести к его повре-
ждению и даже к серьёзным происшествиям
с причинением вреда здоровью и получением
травм. При определении точек для отверстий
под анкерные болты следует предусмотреть
свободное пространство между нижней частью
водонагревателя и полом не менее 0,6 м.
ВНИМАНИЕ!
≥0,6 м
(вид сбоку)
для серии Diamante
(вид сверху)
для серии FSM2/FSQ1
(вид сверху)
для серии Diamante
L
N
E
Ограничитель
температуры
Термостат
Переключатель режимов мощности
Нагревательный элемент
Индикаторная
лампа
Силовая плата
индикации
Дисплей
Датчик
температуры
L
N
E
Индикаторная
лампа включения
Нагревательный
элемент
Ограничитель
температуры
Термостат Выключатель
Плата
индикации
≥0,6 м
(вид сбоку)
для серии Diamante
(вид сверху)
для серии FSM2/FSQ1
(вид сверху)
для серии Diamante
L
N
E
Ограничитель
температуры
Термостат
Переключатель режимов мощности
Нагревательный элемент
Индикаторная
лампа
Силовая плата
индикации
Дисплей
Датчик
температуры
L
N
E
Индикаторная
лампа включения
Нагревательный
элемент
Ограничитель
температуры
Термостат Выключатель
Плата
индикации
