4.2. Функциональная схема

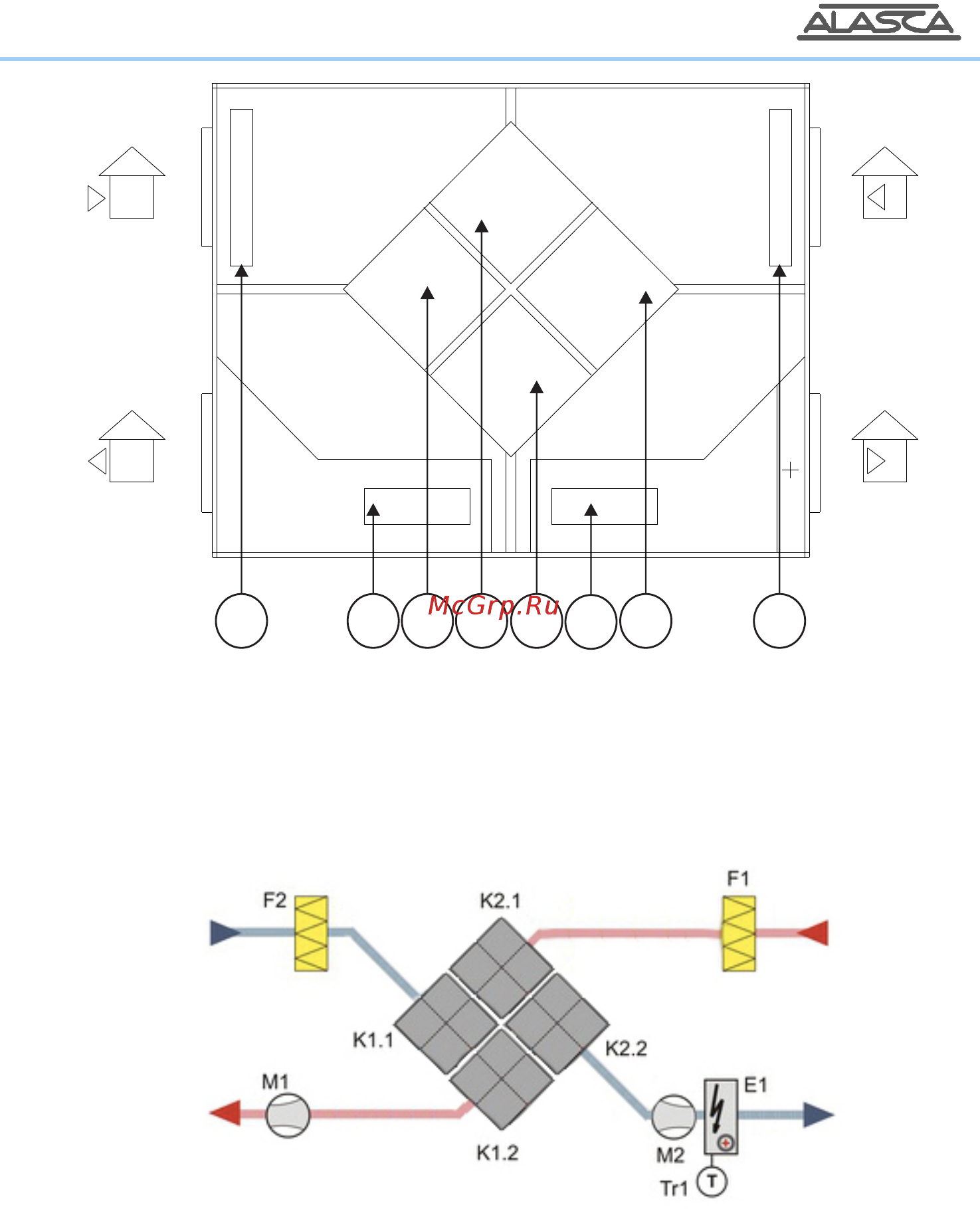

Условные обозначения:
M1 Вытяжной вентилятор;
M2 Приточный вентилятор;
F1 Воздушный фильтр вытяжного воздуха;
F2 Воздушный фильтр приточног воздуха;
K1.1, K2.1, K1.2, K2.2 Кассеты теплообменников;
E1 – Электрический нагреватель;
TR – Защитный термостат электронного нагревателя.
1 12
3
3
2 2 2
Условные обозначения:
1 Воздушные фильтры;
2 Кассеты теплообменников;
3 Вентиляторы.
