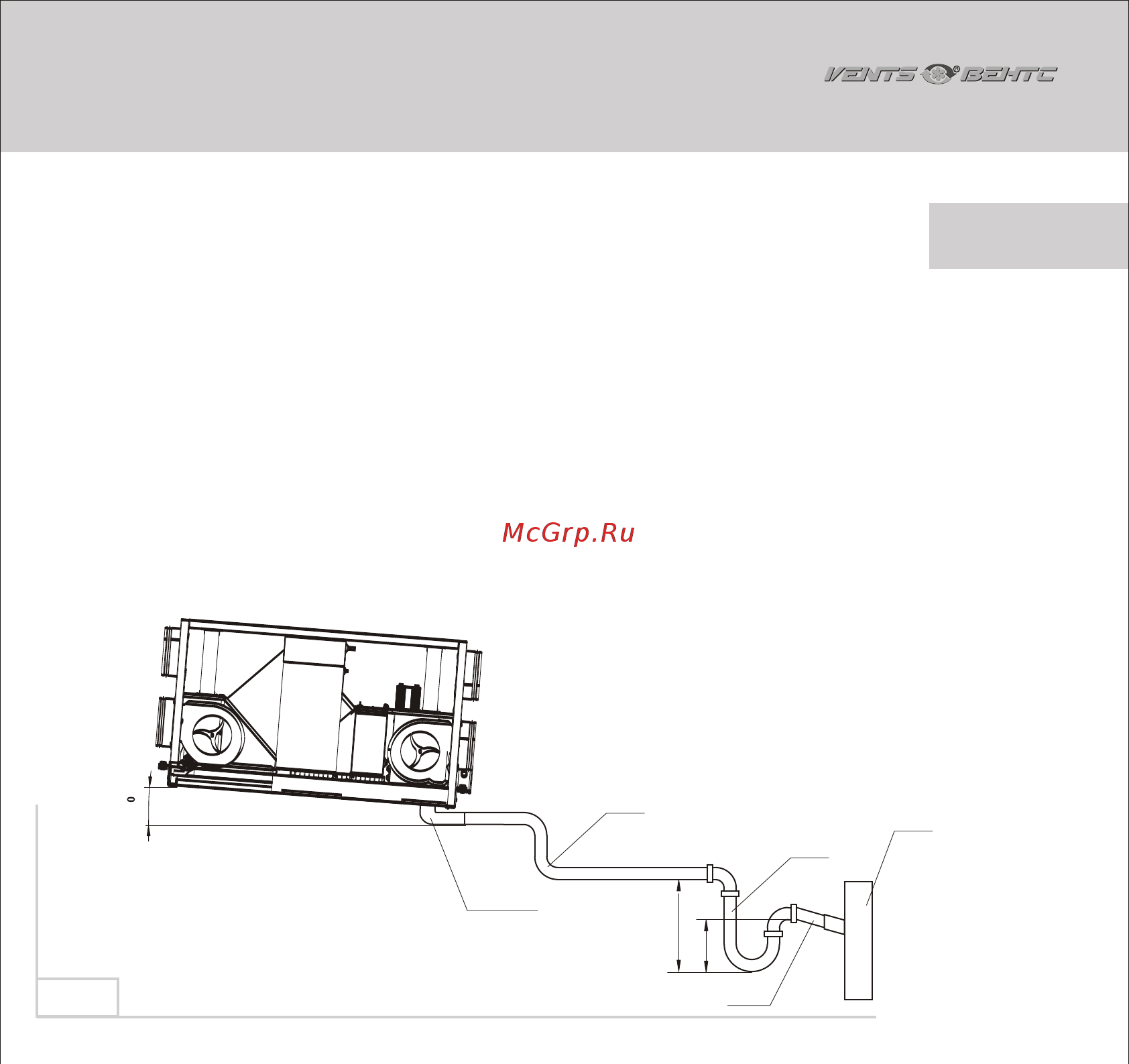

После монтажа устройство “ВУТ...ЭГ” должно быть подключено к дренажной системе

согласно рис. 5 . Устройство устанавливается так, чтобы сторона рекуператора с

трубкой отвода конденсата стояла на 1-3 градуса ниже, чем противоположная сторона.

Трубами (металлическими, пластиковыми или резиновыми) соедините патрубок (1),

сифон (3), и канализационную систему (5). Трубы (2, 4), должны иметь, не меньше чем

3 градуса наклона вниз (1 метр трубы должен быть наклонен вниз на 55 мм). Прежде

чем, включить рекуператор, заполните систему водой (сифон должен быть постоянно

заполнен водой). Убедитесь, что вода проходит в систему канализации, иначе при

эксплуатации рекуператора, помещение может быть залито водой.

Система отвода конденсата эксплуатируется в помещениях, где температура выше 0 С!

Если температура ниже чем 0 С, то система отвода конденсата должна быть утеплена

изоляционным материалом и оборудована подогревом.

Размеры для подбора сифона (согласно рис. 5)

А = 120мм

В = 60мм

ОТВОД

КОНДЕНСАТА

ВУТ ЭГВУТ ЭГ

Рис. 5
