9

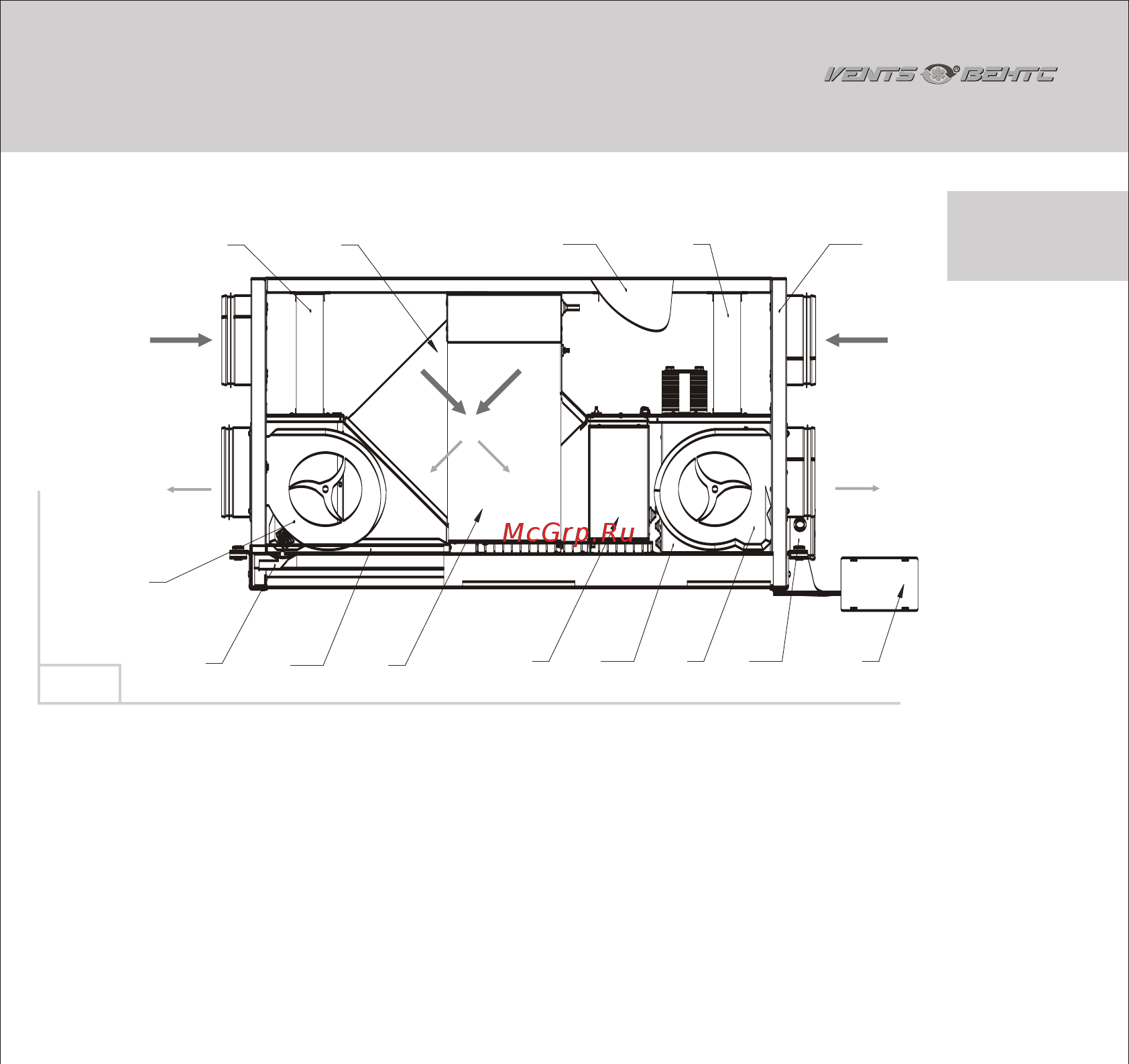

Рис. 2
1 Приточный вентилятор;
2 Вытяжной вентилятор;
3 Пластинчатый теплообменник перекрестного тока;
4 Фильтр приточного воздуха;
5 Фильтр вытяжного воздуха;
6 Дренажный патрубок;
7 Электрический нагреватель;
8 Байпас клапан;
9 Пульт дистанционного управления;
10 Корпус с блоком управления;
СХЕМА
УСТРОЙСТВА
ВУТ ...ЭГ
11 Поддон для сбора конденсата;
12 Кабель коммуникационный;
13 Боковые стенки;
14 Быстросъемные панели;
15 Коробка клеммника.
Н - нагнетание свежего воздуха
В - вытяжка воздуха из помещения
ВУТ ЭГВУТ ЭГ
1
2
34
5
6
7
8
910 15
14
11
13
С улицы
На улицу
Из помещения
В помещение
Н В
