Beretta NOVELLA 35 E [20/32] 1 дополнительные функции

4 1

Функции связанные с производством горячей воды

активируются только при подключении к котлу

аксессуара "Датчик NTC бойлера" и загрузочного

насоса бойлера (см. главы "Принципиальная элек-

трическая схема" и "Электрические подключения").



Переведите котел в режим ожидания, установив пере-

ключатель функций (1) в положение "выключено".

При повороте ручки регулирования температуры горячей

воды (2) на символ

активируется функция газоанализа,

на дисплее (4) загорится символ

При повороте переключателя режимов работы (1) на

максимум, горелка перейдёт на максимальную мощ-

ность, включится циркуляционный насос системы ото-

пления, а котёл (если он был погашен) разожжётся и

будет работать 60 минут.

Во время работы этой функции средства защиты актив-

ны. Если максимальная температура достигается ранее

60 минут (температура, измеренная датчиком котла Sc

>85°C), то горелка выключается и вновь включается,

когда измеренная датчиком Sc температура <82°C.

Переведя переключатель на минимальное значение,

горелка перейдет на минимальную мощность. По исте-

чении предусмотренного времени система выключится.

Для возобновления нормальной работы или же для пре-

кращения этой функции переведите переключатели (1) и

(2) на необходимые значения.

4 1 2



По окончании запроса тепла, после остановки горелки,

циркуляционной насос того контура, откуда был запрос,

продолжает работать в течение примерно 3 минут. Дан-

ная функция позволяет сбросить остаточное тепло котла

и защищает его от перегрева или нежелательного сраба-

тывания устройств защиты.

Если, например, запрос тепла поступал из контура ото-

пления, циркуляционный насос системы будет работать

ещё три минуты, если же запрос был из системы ГВС, то

три минуты будет работать насос контура ГВС.

Данная функция прерывается при последующем запросе

на тепло. Например, если во время циркуляции перед от-

ключением циркуляционного насоса контура ГВС посту-

пит запрос на тепло для контура отопления, циркуляци-

онный насос ГВС будет остановлен, и включится насос

контура отопления и Горелка разожжётся.



Если при выключенной горелке температура на датчике

котла превысит 91°С, произойдёт следующее

- включен циркуляционный насос системы, если за-

прос тепла поступает из отопительной системы,

или же включен циркуляционный насос ГВС, если

запрос тепла поступает из системы ГВС, если дат-

чик бойлера не обнаруживает температуру >65°C;

(в этом случае циркуляционный насос ГВС не вклю-

чается и включается лишь только насос системы)

- работающий циркуляционный насос остановится,

когда температура котла опустится до 88°С.

Функция остаётся включённой до тех пор, пока темпера-

тура подачи не опустит-ся ниже 88°С.

 



Функция включается, если подключен внешний таймер

ГВС. Нагрев горячей воды включается лишь только тог-

да, когда контакт таймера ГВС дает разрешающий сиг-

нал. (Для выполнения электрических подключений см.

"Функциональную электрическую схему" на странице 10).



При невозможности дымоудаления через стационарный

дымоход возможна установка на котел дымососа.

При неполадке в его работе или при засорении дымохо-

да включается временная и постоянная (через 30 секунд)

авария.

По поводу электрических подключений обращайтесь к

инструкциям комплекта.



Режим погодозависимого терморегулирования включа-

ется автоматически, достаточно просто подключить дат-

чик наружной температуры. На дисплее появится символ

Терморегуляция заключается в том, что температура в

подающем трубопроводе меняется в зависимости от

температуры наружного воздуха. Переключатель режи-

мов работы (1) активирован и используется для измене-

ния заданной температуры котла.

Электрические подключения описаны в главах "Принци-

пиальная электрическая схема" и "Электрическое под-

ключение".

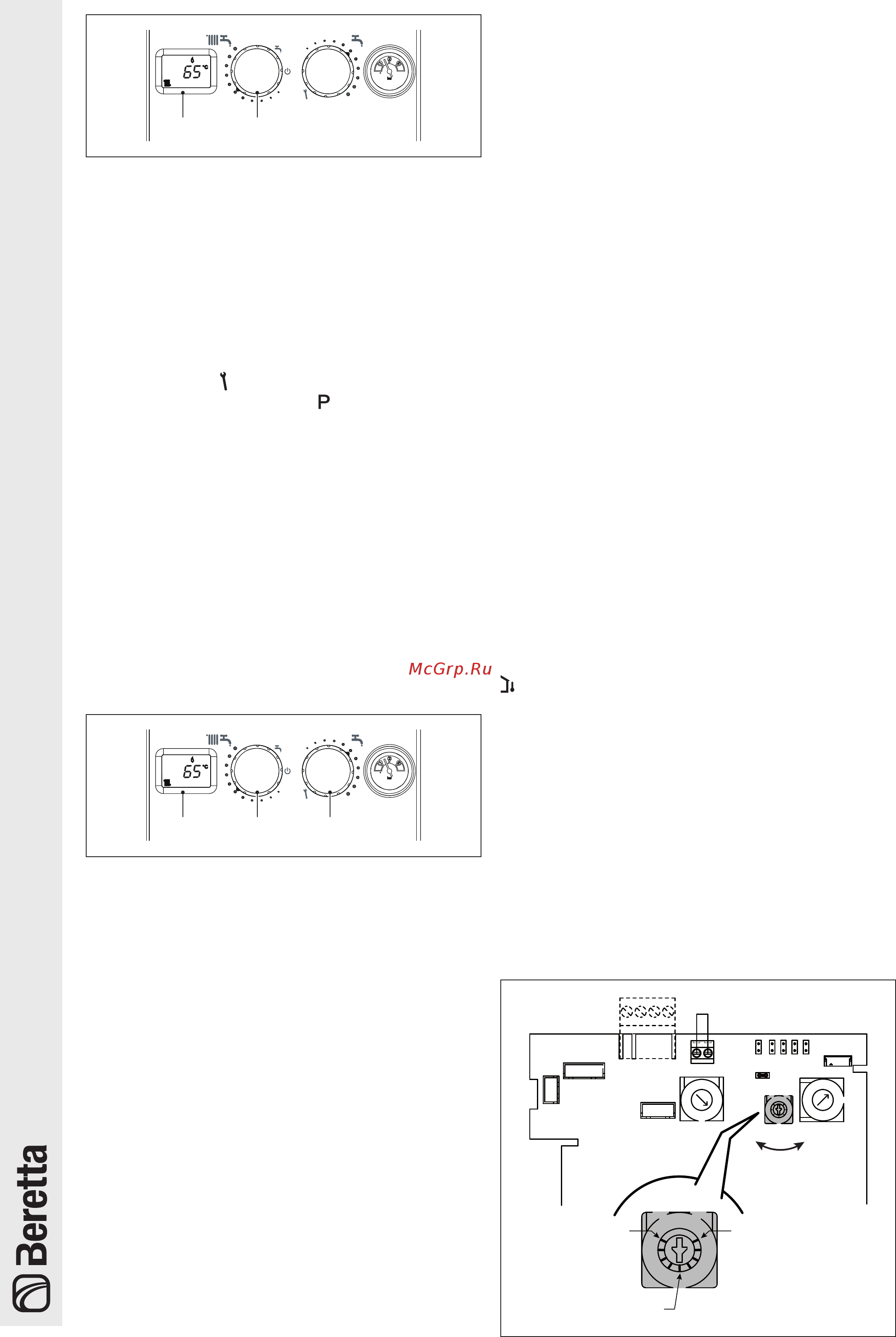

Для изменения заданной кривой терморегулирования

в режиме отопления необходимо открыть щиток с при-

борами (см. параграф "Электрическое подключение") и

изменить положение потенциометра (P3).

Кривые терморегулирования можно менять от 1.0 до 3.0.

В качестве примера на Рисунок потенциометр установ-

лен на значение 2.0.

JP1

JP2

JP3

JP4

JP5

JP6

CN8

CN7

CN6

CN5

CN12

CN13

MAX

ГРАФИК 1.0

МИН

ГРАФИК 2.0

ГРАФИК 3.0
