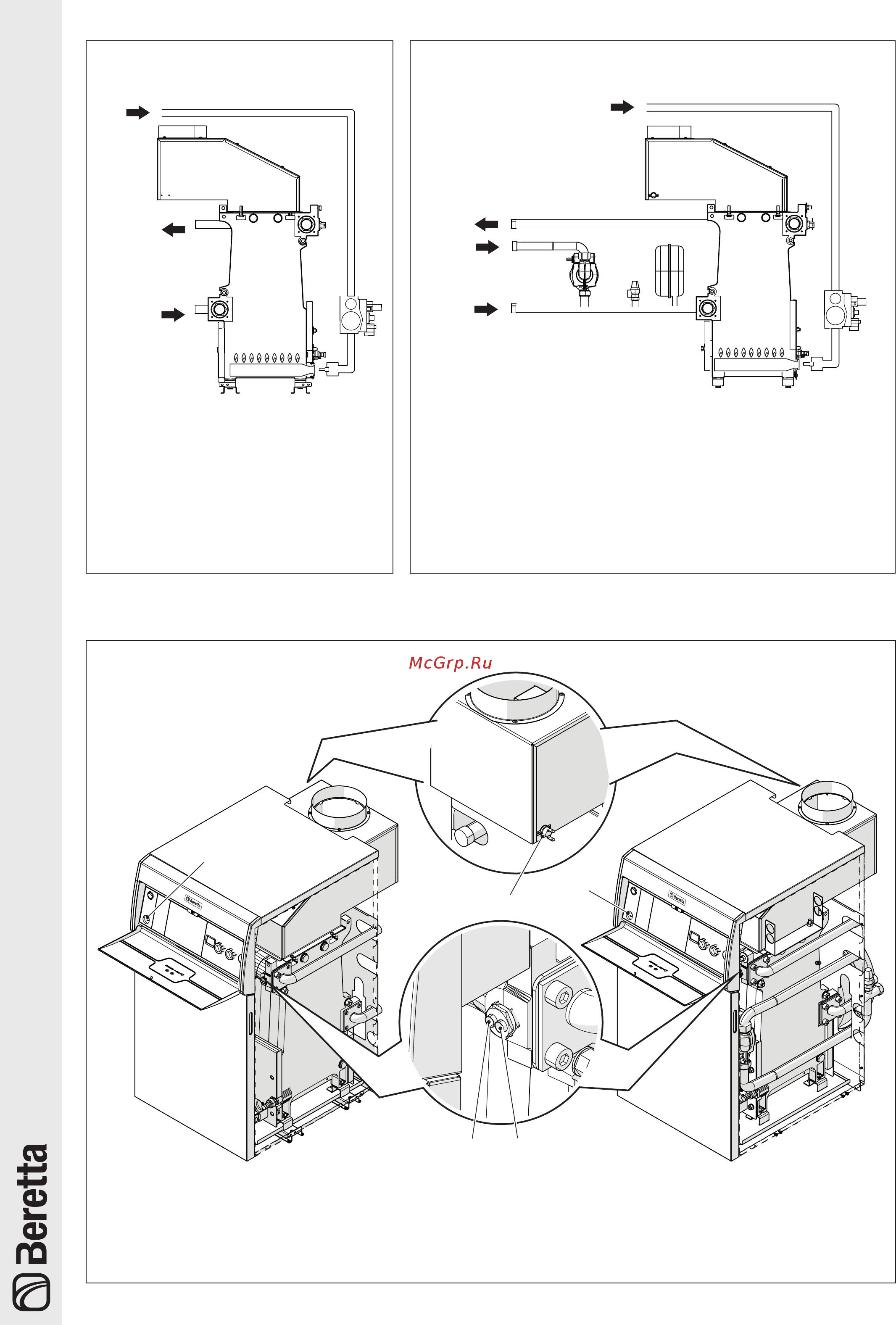

Beretta NOVELLA 35 E [8/32] Расположение датчиков
![Beretta NOVELLA 27 E PV [8/32] Расположение датчиков](/views2/1655809/page8/bg8.png)
8
NOVELLA
MI
RI
G
A
A
Кран слива воды из котла
Прямой трубопровод системы ото-
пления
Обратный трубопровод системы
Подача газа
NOVELLA
MI
RB
RI
G
C
B
D
A
A
Кран слива воды из котла
B
Расширительный бак системы отопления
C
Предохранительный клапан системы отопления
D
Циркуляционный насос системы отопления
Прямой трубопровод системы отопления
Обратный трубопровод системы
Подача газа
RB
Возвратная линия бойлера (аксессуар)
3
3
2
1
4
Гильза для предохранительного термостата воды
Гильза для датчика котла
Предохранительный термостат с автоматическим взведением
Датчик термостата дымовых газов
