Beretta FABULA 27 E/90 [6/36] Компоненты котла
![Beretta FABULA 27 E/90 [6/36] Компоненты котла](/views2/1655819/page6/bg6.png)
6
10
20
19
14
13
11 12
17
16
18
15
9
8
7
6
3
2
1
5
4
6
10
20
19
22
21
22
21
14
13
12 11
17
16
18
15
9
8
7
6
3
2
1
5
4
6

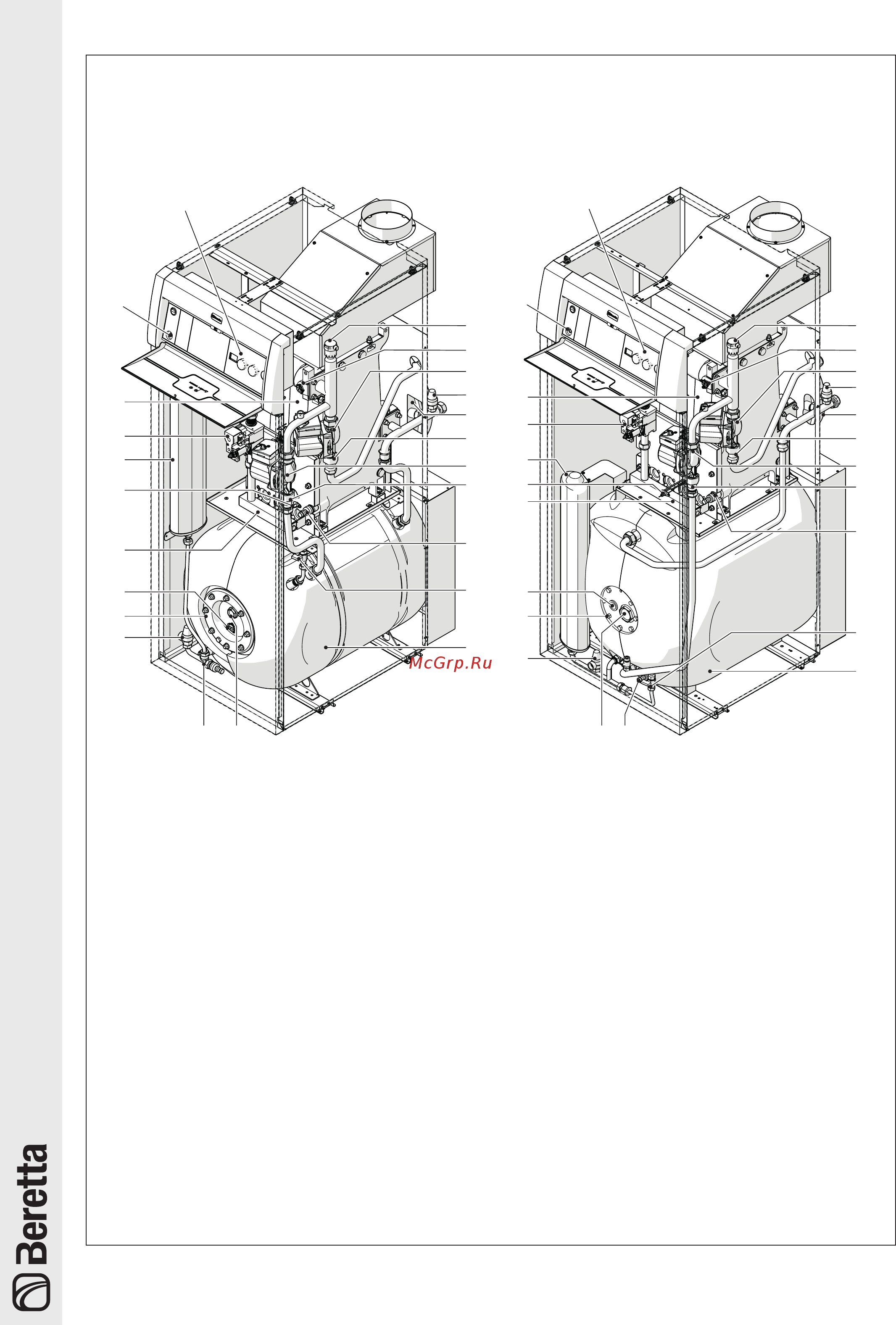

Автоматический воздухоотводчик системы
отопления
Гильзы для установки датчиков котла
Циркуляционный насос системы отопления
Предохранительный клапан системы отопления
(3 бар)
Расширительный бак контура отопления (12 л)
Oбратный клапан
Циркуляционный насос бойлера
Сливной кран котла
Вентиль для подпитки системы отопления
Накопительный бойлер
Заглушка магниевого анода
Кран для слива воды из бойлера
Сбросной клапан контура ГВС (6 бар)
Фланец для проверки бойлера
Погружная гильза для для датчика бойлера
Горелка
Электрод розжига
Расширительный бак контура горячего водо-
снабжения (4 л)
Газовый клапан
Изолированный корпус котла
Термостат безопасности (с автоматическим
перезапуском)
Панель управления
