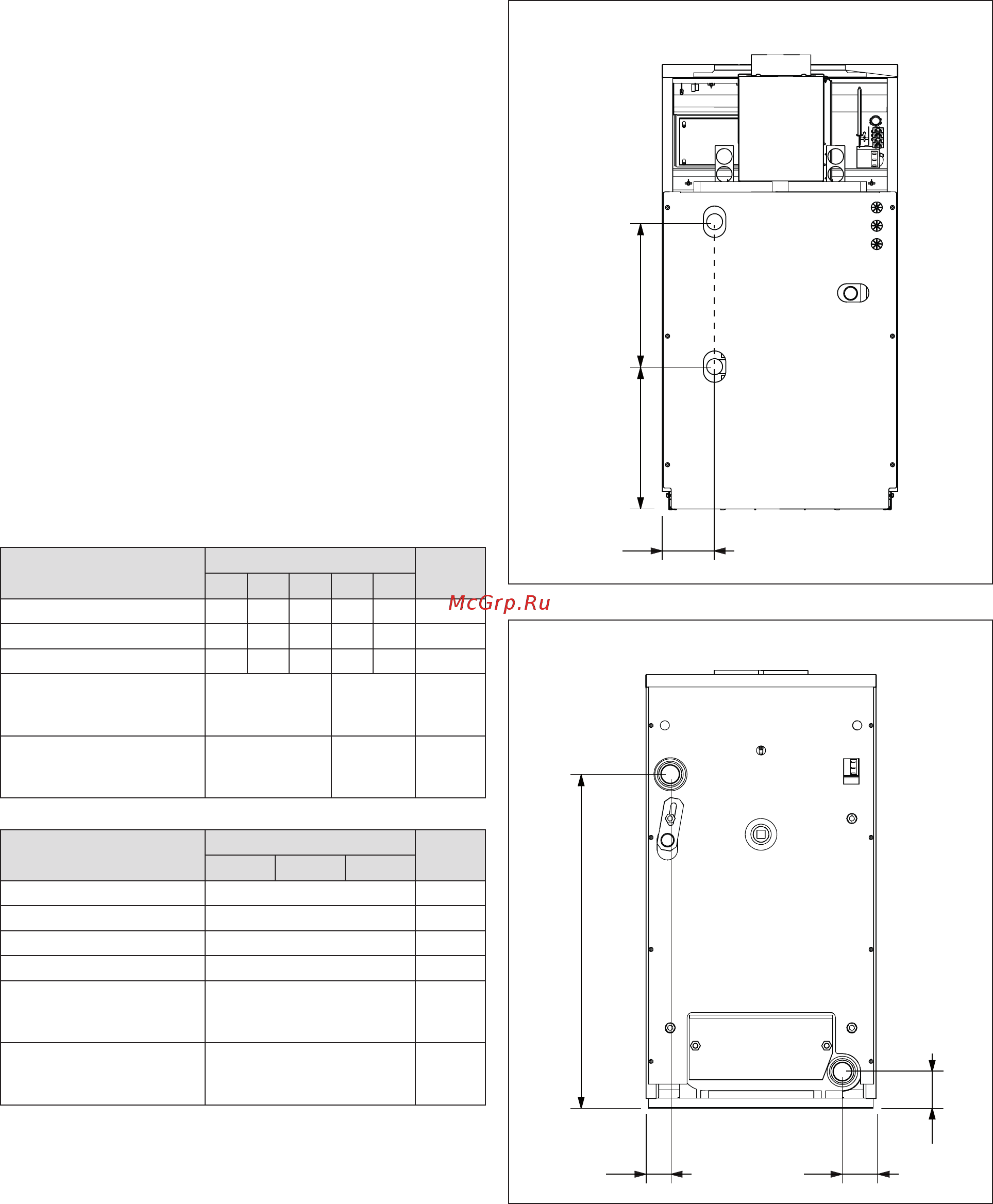

![Beretta AVTONOM 51 [13/28] Гидравлические подключения](/views2/1655824/page13/bgd.png)
13
Котлы
AVTONOM
спроектированы и предназначены толь-
ко для отопления.
Перед тем как начинать установку, рекомендуется тща-
тельно промыть все трубопроводы в системе отопления.
b
Слив (Sc) из всех установленных предохранитель-
ных клапанов (устанавливаются монтажником)
должен соединяться с системой дренажа и отвода
воды. Производитель котла не несёт ответственно-
сти за ущерб, причинённый срабатыванием предо-
хранительного клапана.
b
Если система отопления залита антифризом, необ-
ходимо установить гидравлические разъединители.
b
Выбор и монтаж компонентов гидравлической си-
стемы должен производиться монтажником, кото-
рый должен действовать в соответствии с действу-
ющими нормами и правилами.
b
В системе должены быть установлены расшири-
тельный бак и предохранительный клапан. Причем
между ними и котлом не должно быть запорной ар-
матуры.
AVTONOM
27 35 43 51
A
274 273 273 274 274
мм
B
277 277 277 277 277
мм
C
100
62 28 63 25 мм
MI Прямой трубопро-
вод системы отопле-
ния
3/4" M 1" M Ø
RI Обратный тру-
бопровод системы
отопления
3/4" M 1" M Ø
AVTONOM
70
A 72 мм
B 653 мм
C 47 мм
D 66 мм
MI Прямой трубопро-
вод системы отопле-
ния
1 1/4" F Ø
RI Обратный тру-
бопровод системы
отопления
1 1/4" F Ø
C
MI
RI
BA
B
MI
RI
D
A
C
