VAM350~2000FB
Инверторный кондиционер системы
Вентиляция с регенерацией тепла (HRV)
4P333250-1A – 2012.11
Руководство по эксплуатации
2
Наименования деталей
См. рисунок 1 (модели VAM350~1000F) и рисунок 2 (модели
VAM1500~2000F).
Эксплуатация
Пояснение для систем
Данное устройство эксплуатируется по-разному в зависимости
от конфигурации системы.
Эксплуатация комнатного блока с использованием
дистанционного контроллера и централизованного контроллера
описана в справочном руководстве, прилагаемом к каждому
блоку.

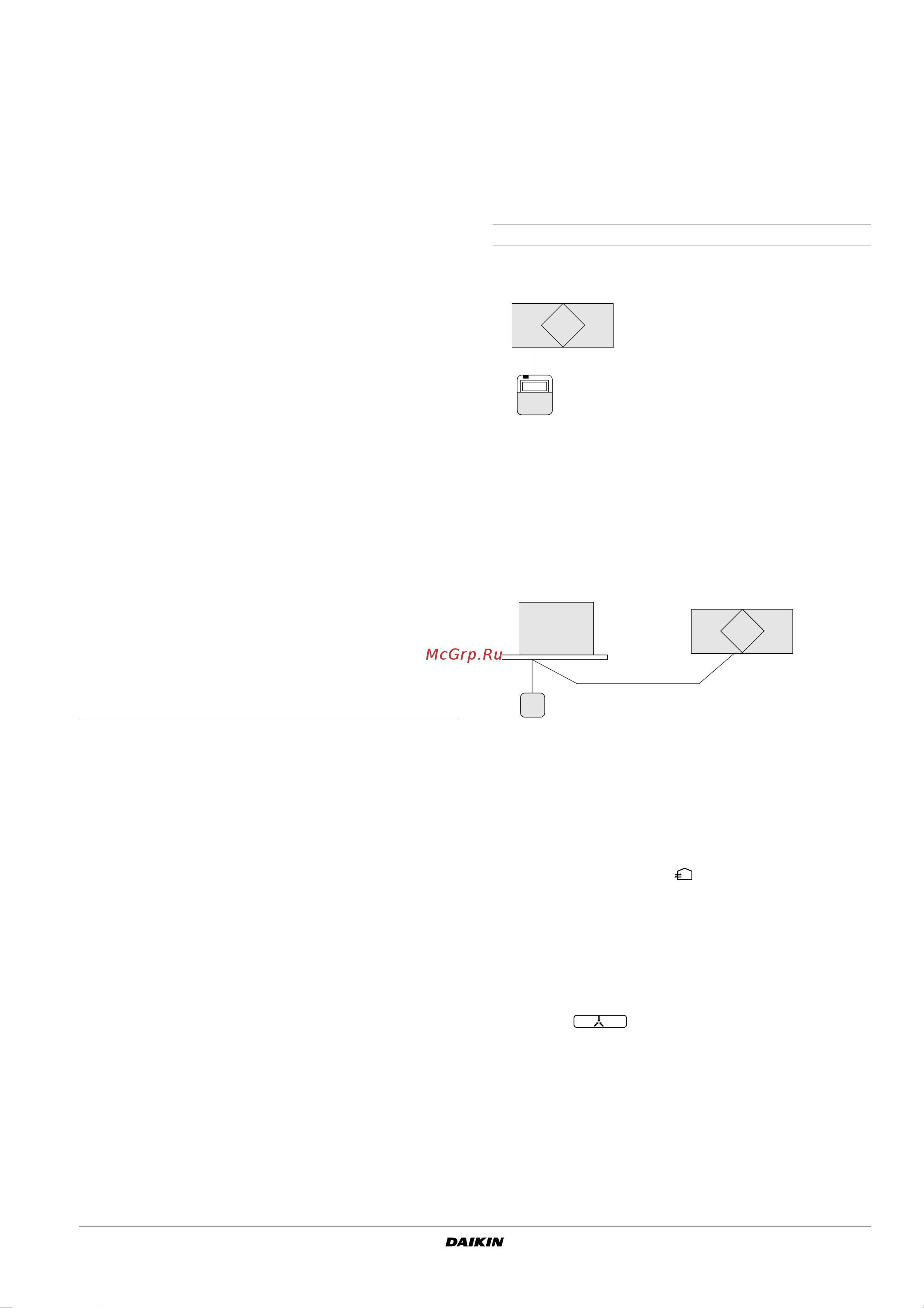

Эксплуатация каждой системы
Автономная система
Метод работы
Дистанционный контроллер включает и выключает блок HRV (см.
раздел "Работа с использованием дистанционного управления
исключительно для блоков HRV с операциями
кондиционирования воздуха (BRC301B61)" на странице 3).
Система комбинированной эксплуатации с системами VRV
системами серии Sky-air
Комбинация 1
Метод работы
Дистанционный контроллер кондиционера включает ивыключает
кондиционер и блок HRV.
Если используется только блок HRV без кондиционера,
переключите блок на режим "" ВЕНТИЛЯЦИЯ. (См. раздел
"Эксплуатация блока HRV с помощью блока дистанционного
управления кондиционером системы VRV" на странице 4.)
Комбинация 2
Метод работы
Операциями ВКЛ/ВЫКЛ и работой таймера невозможно
управлять с помощью дистанционных контроллеров HRV.
(На дисплее появляется индикатор централизованного
управления " ".)
Другие операции можно выполнять с помощью блоков
дистанционного управления HRV.
Операции комнатного блока и блока HRV можно запускать
и останавливать с помощью блоков дистанционного управления
комнатным блоком.
(См. раздел "Работа с использованием дистанционного
управления исключительно для блоков HRV с операциями
кондиционирования воздуха (BRC301B61)" на странице 3.)
- В местах с возможностью
утечки горючего газа.
Такой газ может вызвать пожар.
- В местах с повышенной
влажностью, например
в ванной.
Возможно возникновение
электрической утечки,
поражение электрическим
током и другие аварии.
- В местах, подверженных
воздействию высокой
температуры или открытого
пламени.
Избегайте мест, где
температура около блока HRV
и решетки всасывания/выпуска
воздуха превышает 50°C. Если
эксплуатировать блок при
высокой температуре, может
произойти деформация
воздушного фильтра и
теплообменного элемента либо
перегорание двигателя.
Температура окружающей
среды блока должна
составлять от -15°C до 50°C
(относительная влажность не
более 80%).
- В местах с высокой
концентрацией углеродной сажи.
Углеродная сажа осаждается на
воздушный фильтр и на
теплообменный элемент,
приводя их в негодность.
1 Потолочный крюк
2 Соединительный фланец трубы
3 Вытяжной вентилятор
4 Воздушный фильтр (долговечный фильтр)
5 Задвижка
6 Распределительная коробка
7 Крышка техобслуживания
8 Теплообменные элементы
9 Шильдик
10 Приточный вентилятор
11 Пульт дистанционного управления (Компоненты по выбору)
12 Двигатель задвижки
13 EA (вытяжной поток) (выпуск воздуха наружу)
14 OA (наружный воздух) (подача свежего воздуха снаружи)
15
Пространство технического обслуживания для воздушных
фильтров, теплообменных
элементов и распределительной
коробки
16 RA (обратный поток воздуха) (выпуск воздуха из помещения)
17 SA (приточный поток) (подача воздуха в помещение)
Внутренний агрегат Блок HRV
Блок
дистанционного
управления для
комнатного блока
Дистанционный контроллер для блока HRV
(BRC301B61)
Блок HRV
