EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61666-1 – 07.2010
Инструкция по эксплуатации
4
Назначение основных элементов

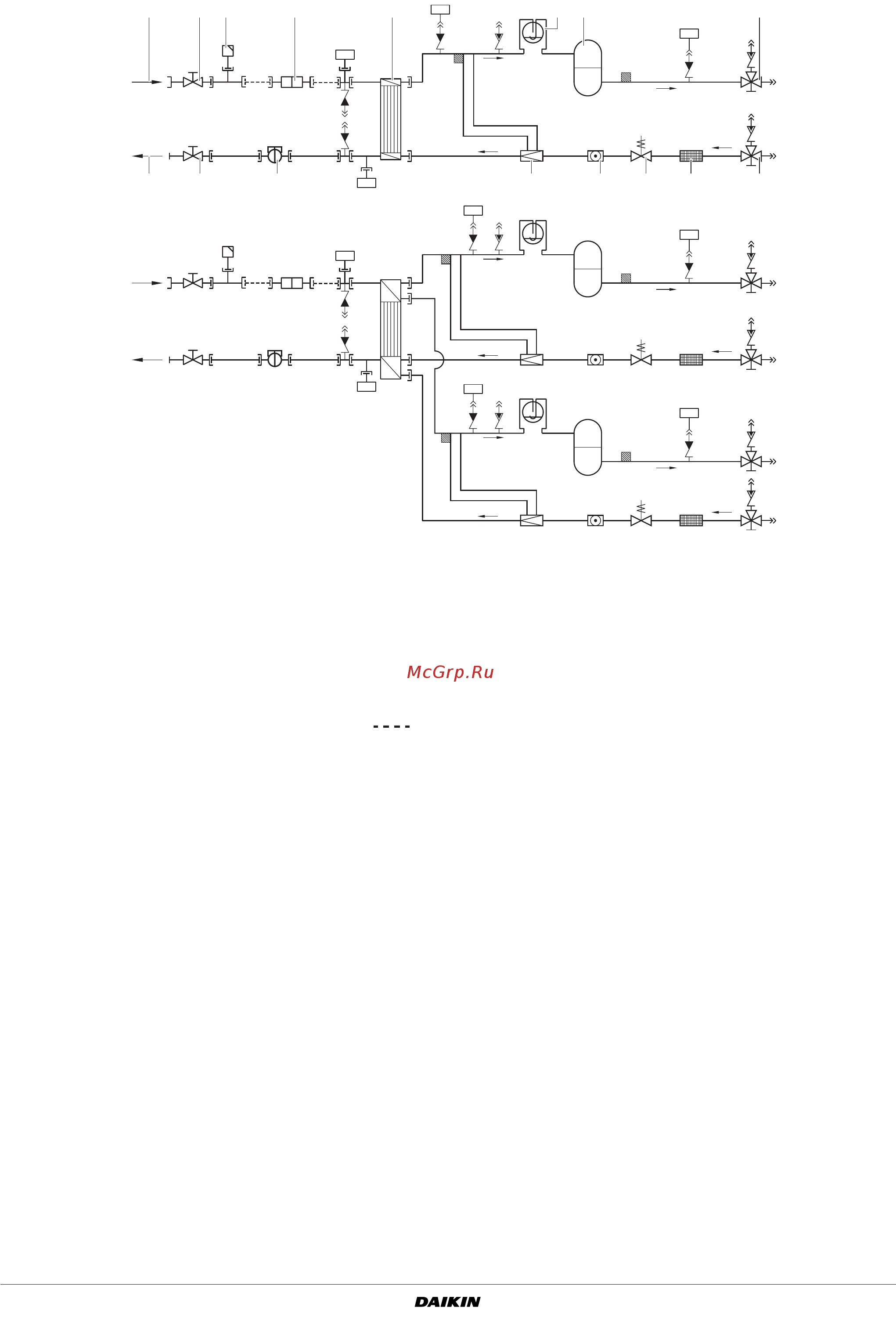

Рисунок: Функциональная схема чиллера
По мере циркуляции хладагента по контуру блока его состояние
изменяется. Эти изменения происходят под влиянием
следующих основных элементов системы:
■ Компрессор
Компрессор (M*C) играет роль насоса, обеспечивая
циркуляцию хладагента в холодильном контуре.
Компрессор сжимает поступающие из испарителя пары
хладагента до давления, при котором они в конденсаторе
свободно превращаются в жидкость.
■ Фильтр
Фильтр, установленный за конденсатором, удаляет из
хладагента мелкие механические включения, что
предотвращает засорение трубок системы.
■ Регулирующий вентиль
Выходящий из конденсатора жидкий хладагент поступает
в испаритель через регулирующий вентиль. Регулирующий
вентиль создает такое давление хладагента, при котором
он легко испаряется в испарителе.
■ Испаритель
Основной функций испарителя является отвод тепла от
проходящей через него воды. Тепло отводится за счет
превращения поступающего из конденсатора хладагента
в газообразное состояние.
■ Соединения входа/выхода воды
Входной и выходной патрубки чиллера сделаны таким
образом, что позволяют легко подключить агрегат
к контуру циркуляции воды центральных кондиционеров,
фанкойлов или промышленного оборудования.
Защитные устройства
Чиллер оборудован следующими Общими защитными
устройствами: они перекрывают все контуры и останавливают
чиллер.
■ Плата входов/выходов (A2P)
На плате входов/выходов (A2P) имеется устройство защиты
от перефазировки.
Это устройство отслеживает правильность подключения
3 фаз электропитания. Если одна из фаз не будет
подключена или 2 фазы окажутся перевернутыми, чиллер
не запустится.
■ Реле максимального тока
Реле максимального тока (K*S) расположено в электрическом
щитке чиллера и защищает электродвигатель компрессора от
перегрузки, обрыва фазы и слишком низкого напряжения.
Это реле настраивается на заводе и не подлежит
регулировке. В случае срабатывания реле максимального
тока его необходимо в электрическом щитке вернуть
в исходное положение, а ошибку на пульте управления нужно
снять вручную.
1 Компрессор 9 Запорный вентиль в контуре жидкого хладагента
2 Фильтр 10 Запорный вентиль на нагнетании
3 Регулирующий вентиль 11 Накопитель
4 Испаритель 12 Реле протока (поставляется с агрегатом, устанавливается на месте)
5 Выход воды из испарителя 13 Шаровой вентиль (поставляется с агрегатом, устанавливается на месте)
6 Вход воды в испаритель 14 Фильтр для воды (поставляется с агрегатом, устанавливается на месте)
7 Смотровое стекло 15 Клапан выпуска воздуха (поставляется с агрегатом, устанавливается на месте)
8 Жидкостный электромагнитный клапан Обвязка трубопроводов по месту
S4LP
S1HP
R3T
Q1D
HP
LP
M1C
R4T
1
5
64
2
10111513
13
14
3 7
S5LP
S2HP
Q2D
HP
LP
M2C
12
R3T
R4T
S4LP
HP
LP
M1C
S1HP
Q1D
8 9
EWLP012~030KBW1N
EWLP040~065KBW1N
