Инструкция по эксплуатации
7
EWLP012~065KBW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW61666-1 – 07.2010
Управление работой чиллера
Чиллеры серии EWLP комплектуются цифровым пультом
управления, позволяющим легко и удобно задавать параметры
работы агрегата, осуществлять его эксплуатацию и
обслуживание.
Эта часть инструкции имеет модульную структуру, где каждый
модуль посвящен конкретной операции. За исключением
первого раздела, в котором дается краткое описание самого
пульта управления, каждый раздел и подраздел этой части
посвящен отдельной операции, которую Вы можете выполнить
в ходе эксплуатации чиллера.
Цифровой пульт управления
Интерфейс пользователя
Цифровой пульт управления состоит из числового дисплея,
четырех маркированных клавиш и четырех светодиодов,
которые отображают дополнительную информацию.

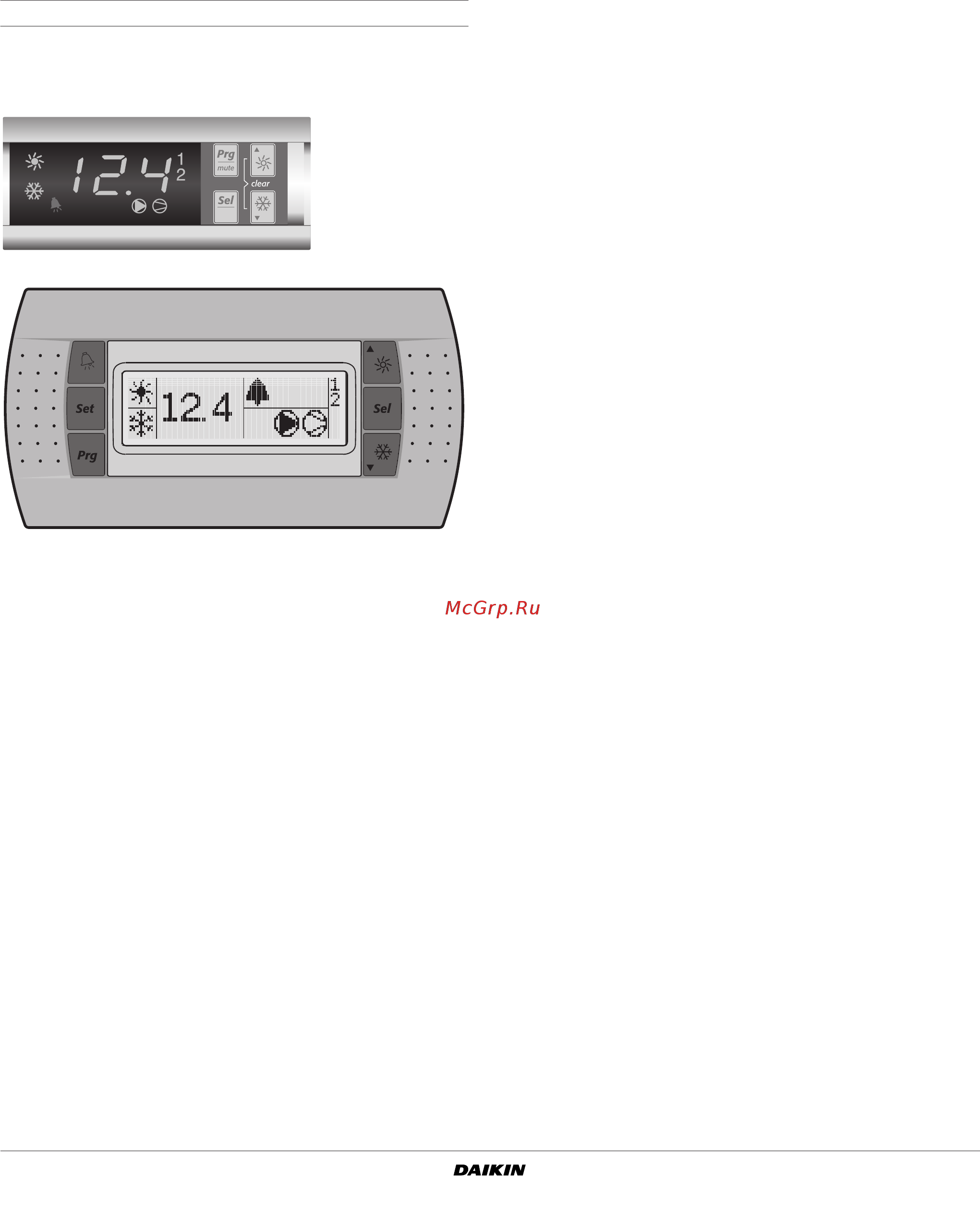

Рисунок: Цифровой пульт управления
Рисунок: Интерфейс удаленного пользователя (комплект
приобретается дополнительно).
