Daikin EWWD500DJYNN [42/48] Чертеж в масштабе
![Daikin EWWD500DJYNN [42/48] Чертеж в масштабе](/views2/1656674/page42/bg2a.png)
• Охладители • R-134A • EWLD-DJYNN
• Применяемые системы • Охладители
42

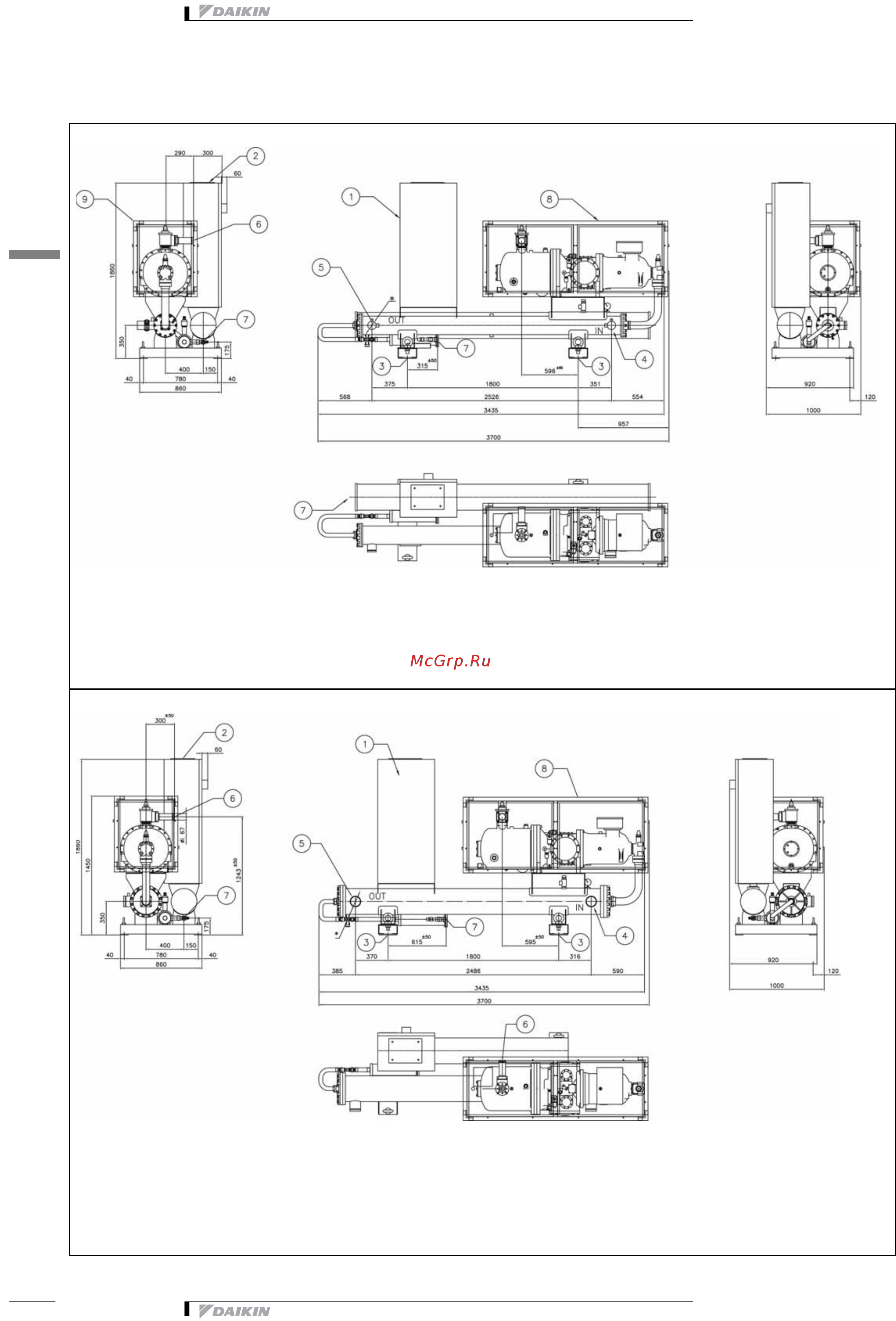

6 Чертеж в масштабе
6 - 1 Чертеж в масштабе
1
6
EWLD160-190DJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x260
3. 4 отв. J25 для монтажа изолятора
4. Вход воды испарителя (Соединение Victaulic)
5. Выход воды испарителя (Соединение Victaulic)
6. Подсоединение линии нагнетания
7. Соединение трубки для жидкости J;42
8. Ограждение компрессора (дополнит.)
EWLD240-280DJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x260
3. 4 отв. J25 для монтажа изолятора
4. Вход воды испарителя (Соединение Victaulic)
5. Выход воды испарителя (Соединение Victaulic)
6. Подсоединение линии нагнетания
7. Соединение трубки для жидкости J;42
8. Ограждение компрессора (дополнит.)
