Daikin EWWD500DJYNN [43/48] Чертеж в масштабе
![Daikin EWWD500DJYNN [43/48] Чертеж в масштабе](/views2/1656674/page43/bg2b.png)
• Применяемые системы • Охладители
43
• Охладители • R-134A • EWLD-DJYNN

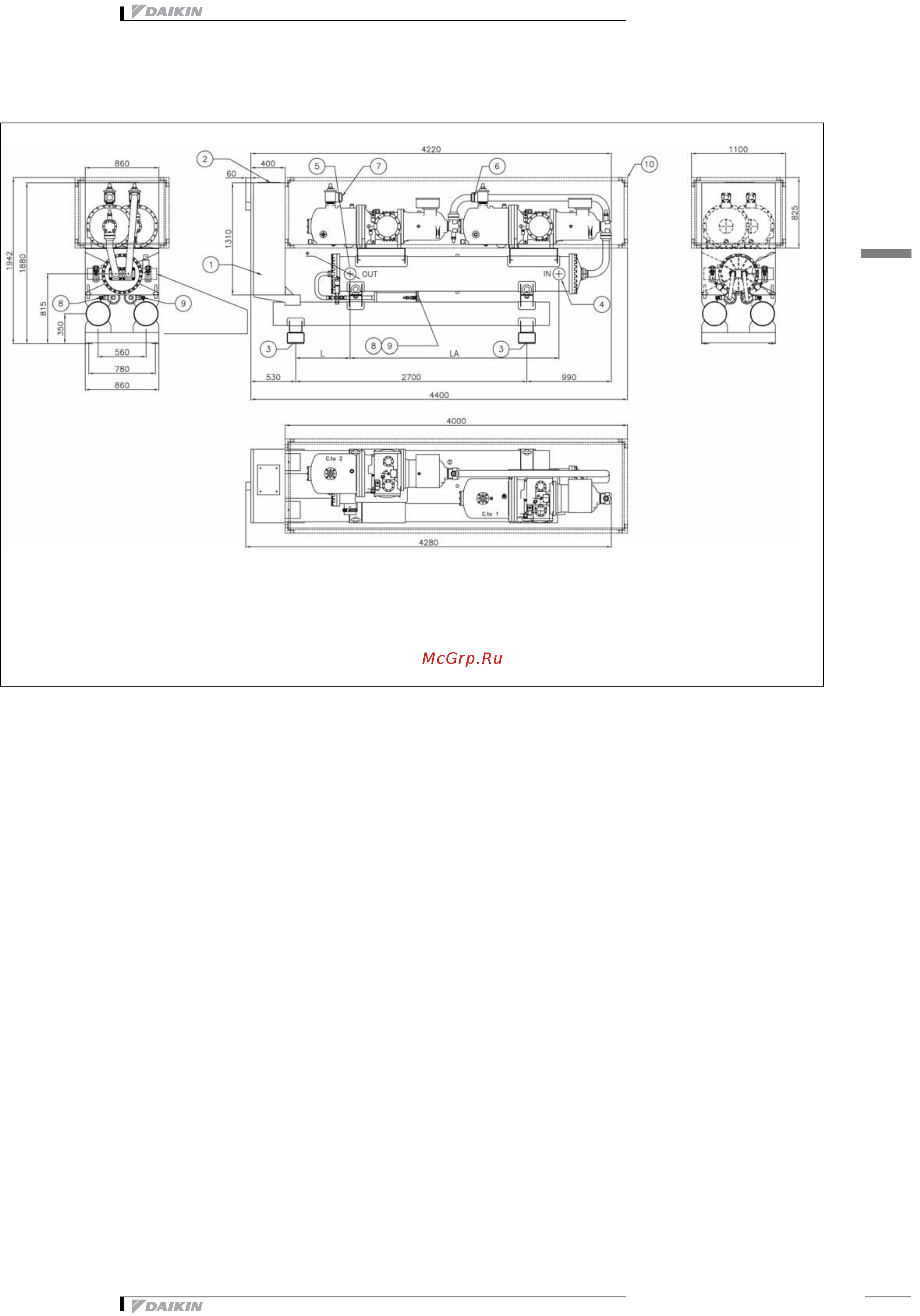

6 Чертеж в масштабе
6 - 1 Чертеж в масштабе
3
1
6
EWLD320-550DJYNN
Условные обозначения:
1. Электрическая панель
2. Слот для подключения питания 150x260
3. 4 отв. J25 для монтажа изолятора
4. Вход воды испарителя (Соединение Victaulic)
5. Выход воды испарителя (Соединение Victaulic)
6. J67 цирк.1Подсоединение линии нагнетания
7. J67 цирк.2Подсоединение линии нагнетания
8. J42 цирк.1Соединение входной линии для
жидкости
9. J42 цирк.2Соединение входной линии для
жидкости
10. Ограждение компрессора (дополнит.)
Доп. правые
соединения для
воды испарителя
