мічного удару ( =250°С), але скляна поверхня може бути розбита, якщо ударити її
гострим або твердим предметом. Будьте обережні!

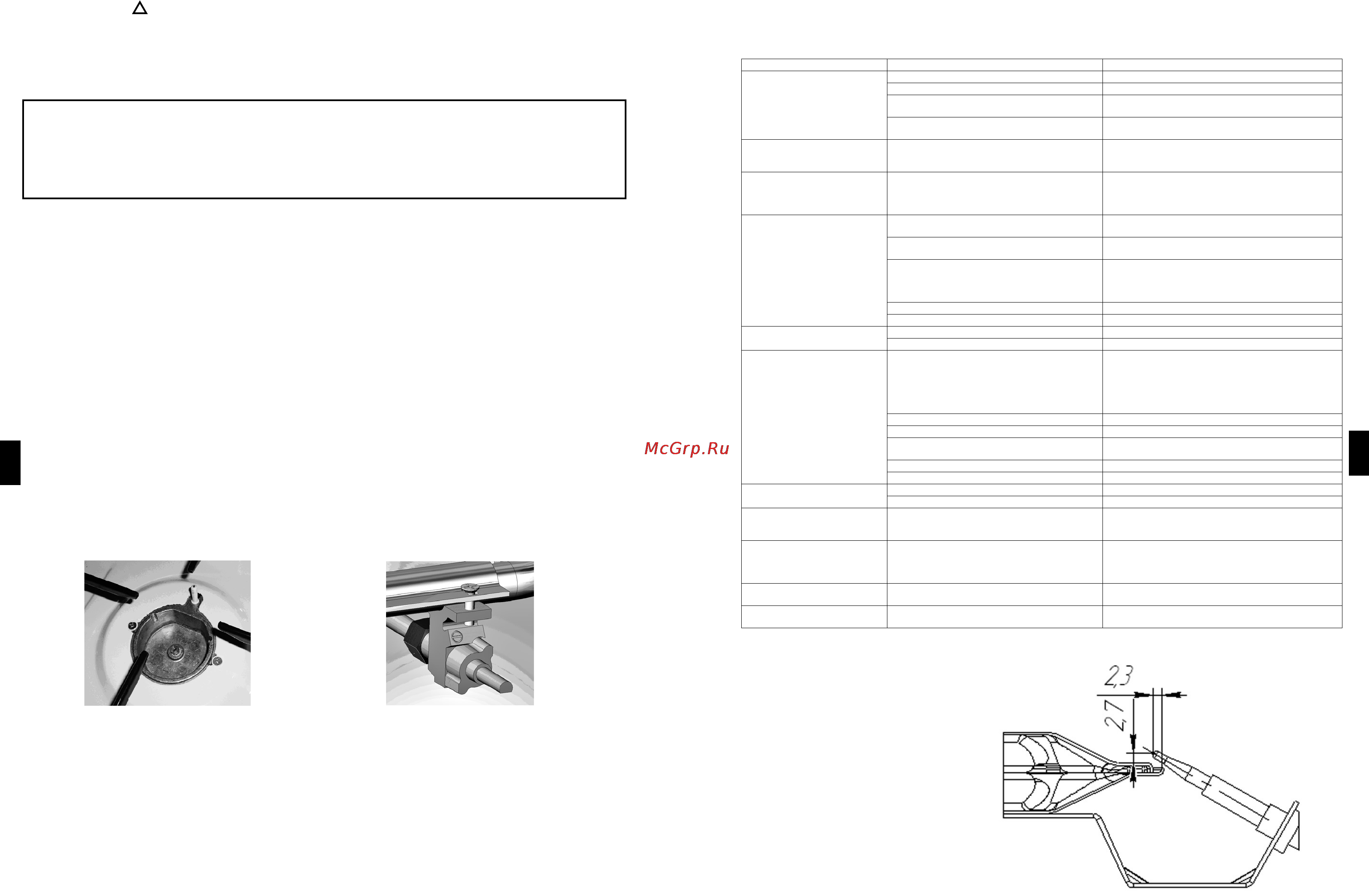

6 ВВОД В ЕКСПЛУАТАЦІЮ, НАЛАДКА І ПЕРЕВІРКА РОБОТИ
6.1 Плиту необхідно встановити згідно «Правил безпеки систем газопостачання»
і державних будівельних норм.
УСТАНОВКА ПЛИТИ І ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ ПОВИННІ
ВИКОНУВАТИСЯ ТІЛЬКИ КВАЛІФІКОВАНИМИ ФАХІВЦЯМИ ГАЗОВИХ
СЛУЖБ ЗА МІСЦЕМ ПРОЖИВАННЯ І ВІДПОВІДНО ДО «ПРАВИЛ БЕЗПЕКИ
СИСТЕМ ГАЗОПОСТАЧАННЯ» КРАЇНИ, В ЯКІЙ УСТАНОВЛЮЄТЬСЯ
ПЛИТА.
Увага! Поліетиленові амортизатори та захисну плівку, що захищають де-
коративне покриття деталей при траспортуванні, перед використовуванням
плити необхідно видалити.
6.2 Установка плити на кухні проводиться відповідно до мал .2, де вказані міні-
мальні відстані від виступаючих елементів плити до бокових і задньої стінок і опти-
мальна відстань до витяжного пристрою.
6.3 Перед монтажем встановити ніжки і відрегулювати стіл плити в горизонталь-
ному положенні.
6.4 Плита вважається герметичною, якщо падіння тиску по маноAвакуумметру за
2 хв.не перевищує 40 Па, при іспитовому тиску 15000 Па.
Увага! Після підключення обов’язково перевірте роботу крана з автомати-
кою безпеки пальника духовки (при його наявності) у присутності фахівця, що
підключає плиту.
Якщо автоматика безпеки пальника духовки не спрацьовує, необхідно усунути
причину відповідно до рекомендацій таблиці 5 пункт 3 цього посібника.
6.5 Перед установленням плити перевірити відповідність сопел і отвору «мале
полум’я» у пробці крана застосовуваному виду газу й у разі потреби зробити заміну
згідно таблиці 2.
Ця робота може бути виконана тільки фахівцем, що має необхідні повно-
важення:
z заміна сопел пальників столу мал.1а
а) зніміть решітку столу, кришки і розсікачі пальників;
УКР
мал.1а
мал.1б
б) за допомогою торцевого ключа S7 замініть сопла відповідно до таблиці 2 «Ха-
рактеристики пальників і сопел» див. мал.1а.
z регулювання мінімального полум'я пальників столу.
а) зніміть стакани і ручки кранів A будьте обережні, не пошкодьте їх;
б) через отвір в панелі управління, поверніть регулювальний гвинт крана (роз-
ташований збоку див. мал.1б) за годинниковою стрілкою до упору;
в) відновіть всі деталі плити в зворотній послідовності;
г) запаліть пальник столу, встановіть ручку в положення «мале полум’я»
д) полум’я повинне бути малим, але стійким, без проскоків;
е) при швидкому повороті крана від максимального значення до мінімального
полум’я не повинне згаснути.
z заміна сопла пальника духовки;
23
РУС
** Чтобы правильно
установить термопару, не-
обходимо снять дно духов-
ки, затем отрегулировать
конец термопары согласно
рис. 12. Регулировка осу-
ществляется подгибкой
полки кронштейна крепле-
ния термопары.
При отсутствии крышки
горелки или рассекателя
запрещается пользоваться
электророзжигом!
Рис. 12
10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 5
Что происходит Причина Как устранить
1. Не горит, вяло или
неравномерно горит
горелка
слишком малое давление в сети обратиться в газоснабжающую службу
в каналы горелки попала грязь или влага прочистить и просушить горелку
рассекатель или крышка установлена с
перекосом
правильно установить детали горелку
засорилось сопло тонкой проволокой или иголкой прочистить
сопло
2. Горелка коптит
или горит с отрывом
(проскоком) пламени.
засорилось сопло
деформирован рассекатель.
тонкой проволокой или иголкой прочистить
сопло
заменить рассекатель
3. Горелка горит
напряженно, с отрывом
пламени
слишком большое давление в сети правильно установить детали горелки
обратиться в газоснабжающую службу
уменьшить ручкой подачу газа до
стабилизации горения
4. Не срабатывает
автоматика
безопасности
неправильно выставлен конец
термопары в пламени
** выставить положение термопары (см.
рис.12)
ручка крана глубоко посажена в
результате внешнего воздействия
переустановите ручку с обеспечением хода
стержня 3-3,5мм
отсутствует контакт термопары с
клапаном газового крана
термопара установлена в кране с
перекосом
открутить гайку термопары от крана, зачистить
контакты, гайку закрутить и подтянуть.
открутить гайку и устранить перекос.
неисправна термопара * заменить термопару
неисправен магнитный клапан * заменить кран с автоматикой безопасности
5. Не работает все
электрооборудование
плита не подсоединена к сети подключить плиту
обрыв шнура питания * заменить шнур питания
6. Не работает
электророзжиг
- нет искры
- есть искра, но не
зажигает
-нет воспламенения
газа при работающем
генераторе
искра с разрядника не бьет в крышку
рассекателя.
крышка стоит с перекосом
нет контакта крышки с рассекателем.
притереть крышку к рассекателю
(отцентровать).
- очистить крышку от загрязнений и
просушить ее.
поврежден провод разрядника * заменить разрядник
разрядник сильно загрязнен или залит почистить и просушить разрядник
сломан керамический корпус
разрядника
* заменить разрядник
поврежден генератор электророзжига * заменить генератор эл.розжига
слишком большое давление в сети зажигать при меньшей подаче газа
7. Не горит лампочка
подсветки духовки
нет контакта лампочки подкрутить лампочку в патроне
перегорела лампочка заменить лампочку (см. рис.7)
8. Не вращается или
клинит стержень газового
крана, ощутим запах газа.
в кран попало инородное тело,
недостаточно смазки в конусной паре
газового крана.
очистить и смазать газовый кран.*
краны необходимо смазывать один раз в три
года.*
9. Не закрывается дверь
духовки.
Неплотно прилегает дверь
духовки
Фиксаторы шарнира двери духовки
выскочили из посадочного места
Открыть дверь духовки, опустить поднятые
фиксаторы вниз в их посадочное место
10. Прокручивается или
спадает ручка крана
Выпал зажим ручки крана из
посадочного места
Установить зажим в ручку крана
11. Не срабатывает
автоматика безопасности
Давление газа в сети не соответствует
настройке плиты
Обратиться в газоснабжающую службу.
*работы выполняются сервисной службой.
