8
Умовні позначки на панелі керування плити
Таймер
Пальник духовки Освітлення Електричний розпал
Пальники столу
Мал. 6
лівий
передній
лівий
задній
правий
задній
правий
передній
Мал. 2
Мал. 3
G 1/2”
прокладка
G 1/2”
рукав з`єднувальний
гнучкий з накидною гайкою
30 max
Муфта коротка 15
ГОСТ 8954*75
Угольник G 1/2
90
0
*2*15 ГОСТ 8946*75
контргайка 15
ГОСТ 8968*75
прокладка

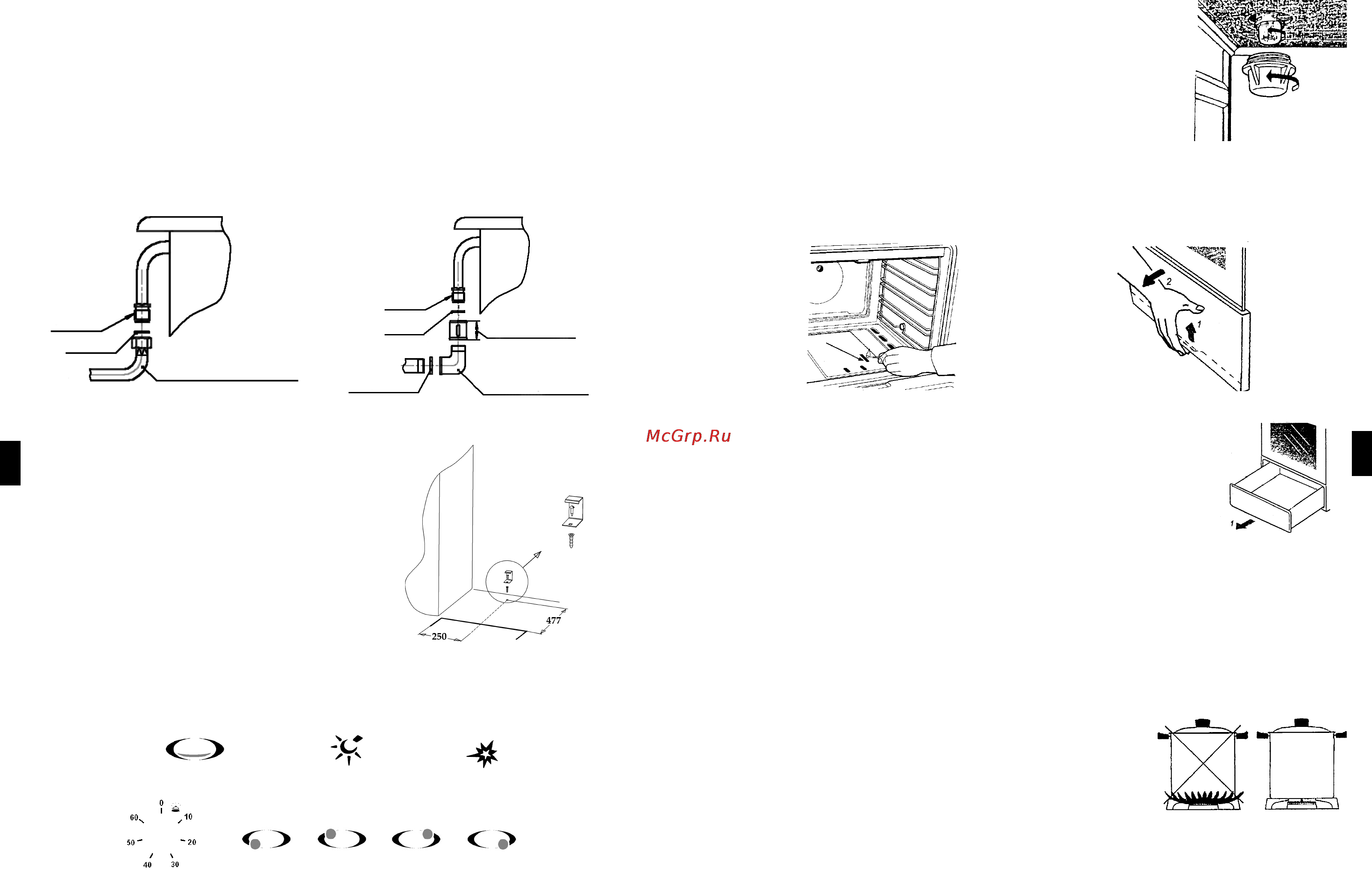

Приєднання за допомогою рукава Жорстке приєднання
УКР
6.6 Плита має приєднувальне різьблення G 1/2``. Приєднання до газової магі-
стралі здійснюється за схемою мал. 2 і 3.
6.7 Плита підключається до мережі 220В. Розетка повинна знаходитися в легко
доступному місці на відстані не більш 1,5 м від місця установки плити.
6.8 Перед установленням плити звільнити мережний шнур, ввімкнути в електро-
мережу, перевірити роботу всіх електричних пристроїв, якими забезпечена плита.
6.9 Запобіжний кронштейн.
Для додаткової безпеки, щоб плита не перекинулася, плиту необхідно закріпити
до підлоги приміщення запобіжним кронштейном . Порядок установки кронштейна:
A вкрутити до упору регулювальні ніжки;
A встановити плиту на робоче місце, відмітити на підлозі лінії передньої стінки
і габарити по ширині, як показано на мал. 5;
A відставте плиту убік, розмітьте і точ-
но проведіть середню вісь, на якій відкладіть
розмір 477 мм;
A по кронштейну зробіть відмітку на
підлозі під отвір для кріплення
A якщо підлога дерев’яна, просверд-
літь отвір діаметром Змм. В решті випадків
кріплення проводити за допомогою гвинта і
дюбеля відповідного розміру (в комплект по-
ставки не входять);
A закріпити кронштейн гвинтом;
A встановити плиту на місце, задвинув до
упору.
Мал. 5
21
Включение и выключение освещения духовки осущест-
вляется кнопкой, расположенной на панели управления.
7.4.2 Для замены лампы устройства освещения, отклю-
чить плиту от сети и снять стеклянный плафон, повернув его
против хода часовой стрелки (рис. 7). После замены лампы
установить стеклянный плафон.
7.5 Плита с хозяйственным отсеком выполняется двух
исполнений: с откидной дверкой и выдвижным ящиком.
7.5.1 Чтобы открыть дверку её нужно приподнять вверх,
удерживая за специально выполненную выдавку снизу и на-
клонить на себя (рис. 9).
Рис. 7
РУС
ОТКРЫВАНИЕ
ХОЗЯЙСТВЕННОГО ОТСЕКА
ВКЛЮЧЕНИЕ ГОРЕЛКИ
ДУХОВКИ
Рис. 9
Рис. 8
7.5.2 Как выдвинуть ящик показано на рис. 10.
7.6 Плита может быть выполнена без хозяйственного отсека.
7.7 Чтобы включить таймер (исп. 08, 09), необходимо повер-
нуть ручку по ходу часовой стрелки и установить на необходимую
отметку времени, через которое раздастся звонок.
При установке времени срабатывания до 10 мин необходимо
повернуть ручку до отметки «60» с последующим возвратом на за-
данное время.
7.8 Рекомендации по эксплуатации плиты.
7.8.1 После покупки духовку и весь комплект (решетку, проти-
вень) вымыть теплым мыльным раствором, просушить и прогреть
в течение 30 минут при максимальной температуре.
7.8.2 Выпечку и жарение производить в прогретой при максимальном горении в
течение 20A25 минут духовке.
7.8.3 Погрешность показаний индикатора ±20
O
C.
7.8.4 Выпечку изделий из теста следует производить на противне, установлен-
ном на третьей полке (считать сверху), при температуре 180A200
О
С.
7.8.5 Жарение мяса, птицы производить на 3 или 4 полке (сверху) при темпера-
туре 250A270
О
С.
7.8.6 Для эффективного использования горелок
стола следует выбирать кастрюли перечисленных ниже
размеров: вспомогательная горелка A диаметр 120A160
мм, горелка полубыстрого действия A диаметр 180A200
мм, горелка быстрого действия A диаметр 220A240 мм.
Режим работы горелок должен быть таким, чтобы пламя
не выходило за края кастрюли см. рис. 11. Использо-
вание кастрюлей большего диаметра приведёт к вы-
ходу из строя горелки стола.
7.8.7 Не используйте для приготовления пищи кастрюли с изогнутым дном.
На заметку потребителю!
Опросы покупателей показали, что как давление в сети, так и калорийность газа
в различных регионах колеблются в весьма больших пределах, выходя, иногда, за
Рис. 10
Рис. 11
