Инструкция по установке и эксплуатации
ВАРОЧНЫЕ ПОВЕРХНОСТИ
8
Инструкция по установке и эксплуатации

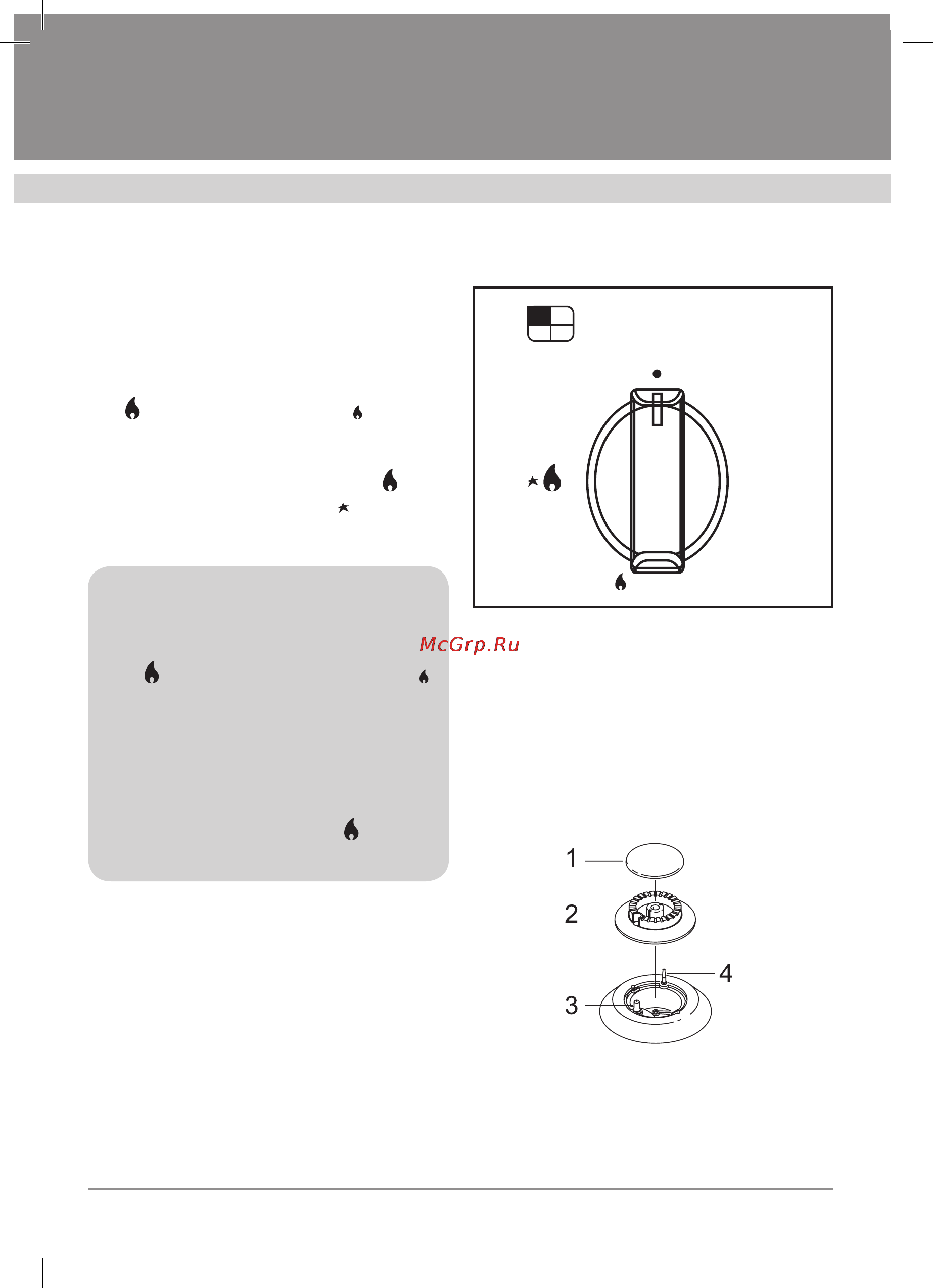

Поток газа к горелкам (мощность горе-
лок) регулируется ручками управления
газовыми горелками (рис. 2), которые, в
свою очередь, управляют кранами.
Символы пламени «Максимальное пла-
мя»
, «Минимальное пламя» и символ
«Выключено»
нанесены на варочной
панели возле ручек управления. Рядом с
символом «Максимальное пламя»
нане-
сен символ «искры розжига»
, что свиде-
тельствует об оборудовании моделей ав-
томатической системой электророзжига.
Внимание! Все рабочие поло-
жения ручки управления должны
выбираться в интервале между
символами «Максимальное пла-
мя»
и «Минимальное пламя» .
Между этими положениями осу-
ществляется плавная регулировка
непрерывной, устойчивой подачи
газа к горелкам. Ни в коем случае
не выбирайте рабочее положение
в интервале между символами
«Максимальное пламя»
и «Вы-
ключено»
.
С целью удобства контроля величины
пламени горелки, зажигайте газ до того,
как ставить на решетку емкость для при-
готовления пищи.
На всех, рассматриваемых в данной
инструкции, моделях установлены газо-
вые горелки с электророзжигом, а неко-
торые модели, кроме того, имеют систе-
му защиты от утечки газа (газ-контроль).
Общий вид разобранной на составные
части газовой горелки представлен на
рис. 3. В ее составе можно выделить
следующие элементы:
Рис. 2
1. Колпачок горелки.
2. Рассекатель горелки.
3. Свеча розжига.
4. Термоэлемент «газ-контроля».
Рассмотрим особенности зажигания
газа в горелках в том и другом случаях.
Рис. 3
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
