Zota Сarbon 60 Инструкция по эксплуатации онлайн [18/27] 524479
![Zota Сarbon 60 Инструкция по эксплуатации онлайн [18/27] 524479](/views2/1657298/page18/bg12.png)
стр. 12
Рис.4 Варианты установки дымовой трубы
7. Монтаж котла и системы отопления.
7.1. Проект системы отопления должен разрабатываться в полном
соответствии с требованиями паспорта и руководства по эксплуатации на
котёл, организацией, имеющей право на данные работы.
7.2. Перед началом монтажа котла необходимо произвести следующие
действия:
• Ознакомиться с содержанием паспорта и руководства по эксплуатации
на котёл;
• Удалить с котла транспортную упаковку;
• Проверить комплектность поставки и внешний вид котла на отсутствие
повреждений после транспортировки;
• Установить котёл на специально отведенное место, выставить его по
уровню и закрепить фундаментными болтами;
• Подключить трубопроводы контура системы отопления;
• Подсоединить патрубок дымохода к дымовой трубе.
7.3. Монтаж котла должен производиться специализированной
организацией в полном соответствии с требованиями паспорта и руководства
по эксплуатации.
7.4. Монтаж системы отопления должен производиться в полном
соответствии с требованиями паспорта, руководства по эксплуатации на
котёл и проектом, разработанным специализированной организацией.
стр. 17
• Убедиться, что температура теплоносителя в отопительной системе и
воздуха в помещении котельной выше 0°C. Запуск котла при температуре
теплоносителя ниже 0°C запрещен;
• Отопительная система не должна иметь подтеков теплоносителя,
воздушных пробок, теплоноситель должен циркулировать по всей системе
отопления;
• Разрежение в дымоходе должно соответствовать величине, указанной в
п.8 таблицы 1. Измерение разрежения производит сервисный инженер при
прогретой дымовой трубе;
• Приточная вентиляция должна функционировать, воздух должен
поступать в помещение котельной свободно в необходимом объеме;
• Дверь в котельную должна плотно закрываться.
8.3.3. Проверить состояние уплотнительного шнура на дверцах котла.
8.3.4. При запуске и работе котла в дымовой трубе может образовываться
конденсат. Перед запуском необходимо проверить систему накопления и
отвода конденсата.
8.4. Розжиг котла.
8.4.1. Откройте полностью заслонку дымохода (Рис.1, поз.20), установив
ручку заслонки вдоль патрубка дымохода (положение «открыто»).
8.4.2. Переведите заслонку растопочную (поз.10) в положение-режим
розжига и заверните до упора ручку заслонки подачи первичного воздуха
(поз.30). Закройте дверцу прочистную (поз.17) и зажмите кнопками
поворотными (поз.16).
Внимание! Не перевод котла из режима розжига в режим топки может
привести к прогоранию или деформации заслонки растопочной (поз.10),
к выходу из строя механизма перевода котла из режима розжига в режим
топки. В случаи нарушений условий эксплуатации котла, рекламации не
принимаются.
8.4.3. Заполните топку котла растопочным материалом (бумагой, лучиной,
сухими дровами). Произведите розжиг растопочного материала через
загрузочную дверцу.
8.4.4. Закройте и зафиксируйте дверцу, нажав ручку (поз.25) вниз до
упора.
8.4.5. Дайте разгореться дровам в топке.
8.4.6. Откройте загрузочную дверцу,
произведите загрузку необходимого
количества угля фракции 10-50 мм в
загрузочную камеру и закройте дверцу. Дайте
разгореться углю в котле. Максимальная
высота загрузки угля показана на рисунке
7.
Внимание! Неправильная загрузка
топлива может привести к прогоранию
лакокрасочного покрытия загрузочной
двери и деформации водонеохлаждаемых
поверхностей. В случае нарушений условий
эксплуатации котла, рекламации не
принимаются.
8.4.7. Установите заслонку растопочную
(поз.10) в положение-режим топки.
.

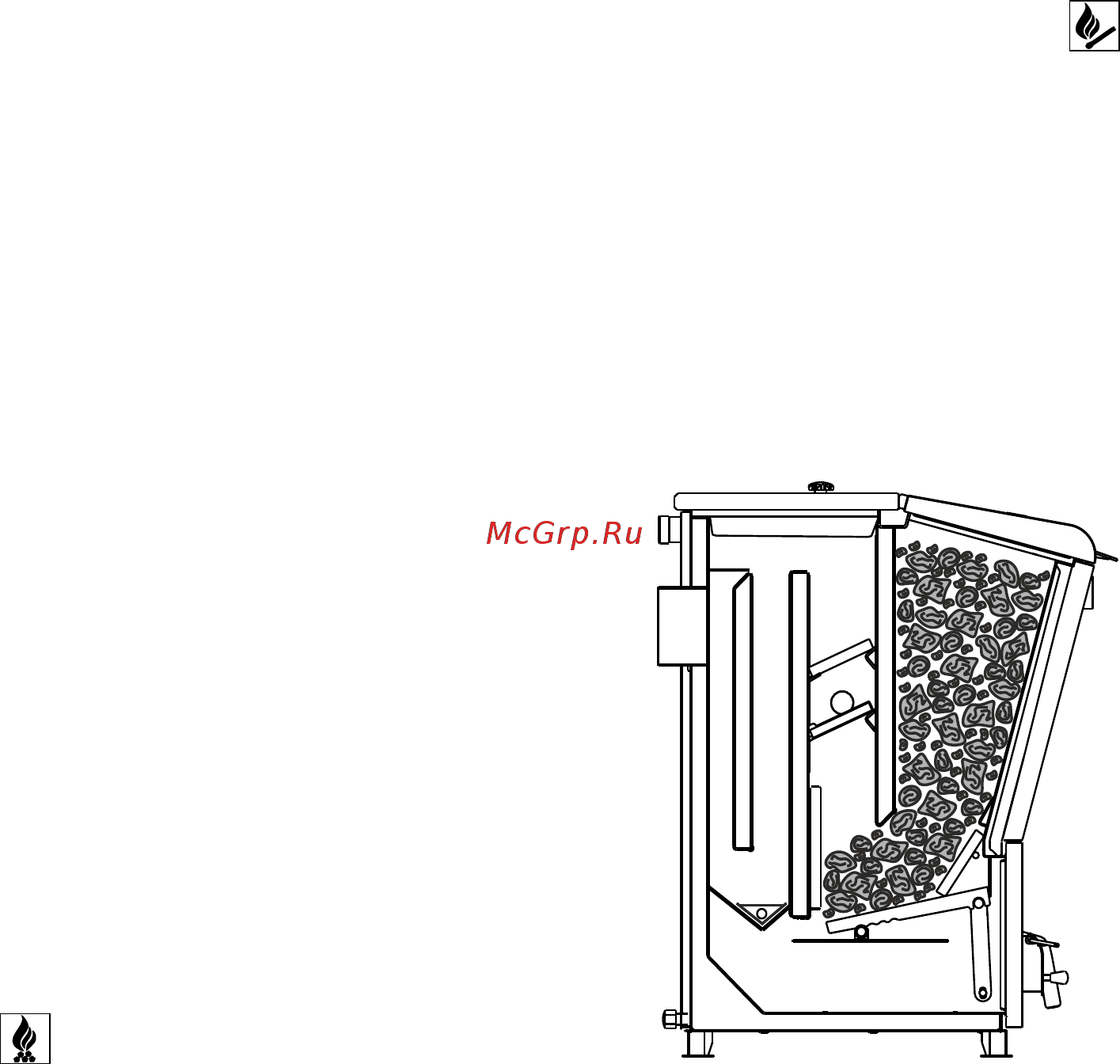

Рис.7 Максимальная
загрузка угля
