стр. 18
8.5. Работа котла.
8.5.1. При пуске котла в эксплуатацию необходимо
настроить тягорегулятор, для автоматической
регулировки температуры воды в котле.
8.5.2. Установите ручку настройки тягорегулятора на
60°С.
8.5.3. Когда температура воды в котле достигнет 60°С
(по термоманометру) и будет оставаться устойчивой при
ручной настройке зазора в заслонке подачи первичного

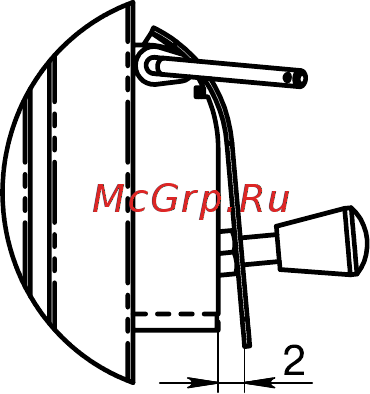

воздуха, отрегулируйте длину цепи так, чтобы заслонка
оставалась открытой на 2 мм. (толщина спички) при
выкрученной ручке заслонки подачи первичного
воздуха (поз.30).
8.5.4. При снижении температуры воды в котле регулировочная заслонка
начнет открываться под действием натягиваемой тягорегулятором цепочки.
Как только температура воды в котле начнет подниматься, регулировочная
заслонка будет закрываться. Таким образом регулируется температура воды
на выходе из котла. Для получения необходимой температуры воды в котле
вращением ручки тягорегулятора установите соответствующую температуру
и котел плавно выйдет на заданный режим топки котла.
8.5.5. Для лучшего горения угля в котле вращением заслонок третичного
воздуха и смотря в топку через стекла в заслонках, добейтесь желтого или
светло-красного цвета пламени. При недостаточном количестве третичного
воздуха-пламя темно-красное с черными краями. При избыточном количестве
третичного воздуха пламя короткое, белое или фиолетовое.
8.5.6. Для предотвращения выхода горячих газов и дыма в помещение
открывать загрузочную дверцу (поз.26) только при загрузке основного
топлива, находясь сбоку от котла. Перед открыванием загрузочной дверцы
закройте заслонку на шуровочной дверце поворотом ручки тягорегулятора
на 30° и плавно откройте загрузочную дверцу. Загрузите уголь фракции
10-50 мм в загрузочную камеру и плавно закройте загрузочную дверцу и
вращением ручки тягорегулятора установите требуемую температуру в
котле.
8.5.7. При снижении температуры воды в котле менее 65°С может
образоваться конденсат по всей поверхности теплообменника. Поддержание
данной температуры возможно с помощью термосмесительного клапана и
насоса (см.Рис.5). При прогреве воды выше 65°С конденсатообразование
прекращается.
8.5.8. Мощность котла в грубых пределах регулируется с помощью
изменения тяги поворотом заслонки (поз.20) в дымоходе. Тонкая регулировка
производится с помощью тягорегулятора.
8.5.9. Для обеспечения длительного горения топлива вычистите
колосниковые решетки качанием рычага шуровки (поз.14). Добавьте в
загрузочную камеру необходимое количество топлива, растопите котел, а
затем снизьте мощность котла, уменьшая тягу путем прикрытия заслонок
на дымоходе и шуровочной дверце с помощью тягорегулятора. Температура
дымовых газов в режиме длительного горения существенно ниже, чем в
режиме номинальной мощности, поэтому возможно образование конденсата
на внутренних поверхностях дымохода и теплообменных поверхностях котла.
Своевременно производите чистку дымохода и внутренних поверхностей
котла.
8.5.10. Не допускайте переполнение зольника, так как переполненный
зольник препятствует правильному распределению воздуха под топливом.
Внимание! Переполненный зольный ящик (Рис.1, поз.7) может привести к
прогоранию и деформации водонеохлождаемых поверхностей котла. В случаи
нарушений условий эксплуатации котла, рекламации не принимаются.
стр. 11
6.1.12. Перед котлом должно быть манипуляционное пространство не
менее 1000 мм.
6.1.13. За котлом должно быть пространство не менее 500 мм, для доступа
к блоку ТЭН и прочистным лючкам патрубка дымохода.
6.1.14. С боковых сторон необходимо оставлять пространство для доступа
к задней части котла, не менее 500 мм.
6.2. Требования к дымовой трубе.
6.2.1. Для получения оптимального режима горения топлива и создания
тяги дымовой трубой необходимо иметь прямую дымовую трубу и
функционирующую приточно-вытяжную вентиляцию в помещении котельной.
6.2.1.1. Стенки дымовой трубы должны быть гладкими, без заужений
относительно дымового патрубка котла и не иметь других подключений.
6.2.1.2. Колодцы и дымообороты у дымовой трубы не допускаются.
6.2.1.3. В случае необходимости допускается прокладывать горизонтальные
газоходы (борова) длиной не более 1 м.
6.2.1.4. Дымовую трубу необходимо выполнять из огнеупорных и
жаростойких материалов, устойчивых к коррозии.
6.2.1.5. Рекомендуется применять дымовые трубы и дымоходы из
нержавеющей стали с утеплителем, выдерживающим высокую температуру.
6.2.2. Большое значение на работу котла оказывает правильный выбор
высоты и площади сечения дымовой трубы.
6.2.2.1. При выборе размеров дымовой трубы следует учитывать, что для
эффективной работы котла разрежение за котлом должно быть не менее
величины, указанной в таблице 3.
Внимание! Дымовая труба должна быть плотной и герметичной с
нормальной тягой, нарушение герметичности является следствием
неправильного использования и может привести к выходу из строя частей
горелки. В случае нарушений условий эксплуатации котла, рекламации не
принимаются.
6.2.2.2. При подборе диаметра или площади проходного сечения дымохода
не должно создаваться заужений относительно дымового патрубка котла.
6.2.2.3. При выборе высоты дымовой трубы необходимо принимать во
внимание, что в соответствии со СП 7.13130.2013 п.5.10. высота дымовой
трубы не должна быть ниже 5 м. Рекомендуемая высота дымовой трубы в
зависимости от мощности котла указана в таблице 3.
6.2.2.4. Высоту дымовой трубы над крышей (в зависимости от расстояния
ее до конька крыши) выполнить, в соответствии с рисунком 4.
Таблица 3
Модель
котла
Разряжение
за котлом,
Па
Минимальная высота дымовой
трубы, м (в зависимости от ее
диаметра)
Рекомендуемая
модель
дымососа
Ø150 Ø180 Ø200 Ø250 Ø300
Carbon 15 15 5 - - -
Zota Д150
Carbon 20 20 6 - - -
Carbon 26 24 9 7 - - -
Carbon 32 26 10 8 7 - -
Carbon 40 30 - 10 8 - -
Zota Д180Carbon 50 36 - 13 11 9 -
Carbon 60 38 - 15 12 10 9
