стр. 6

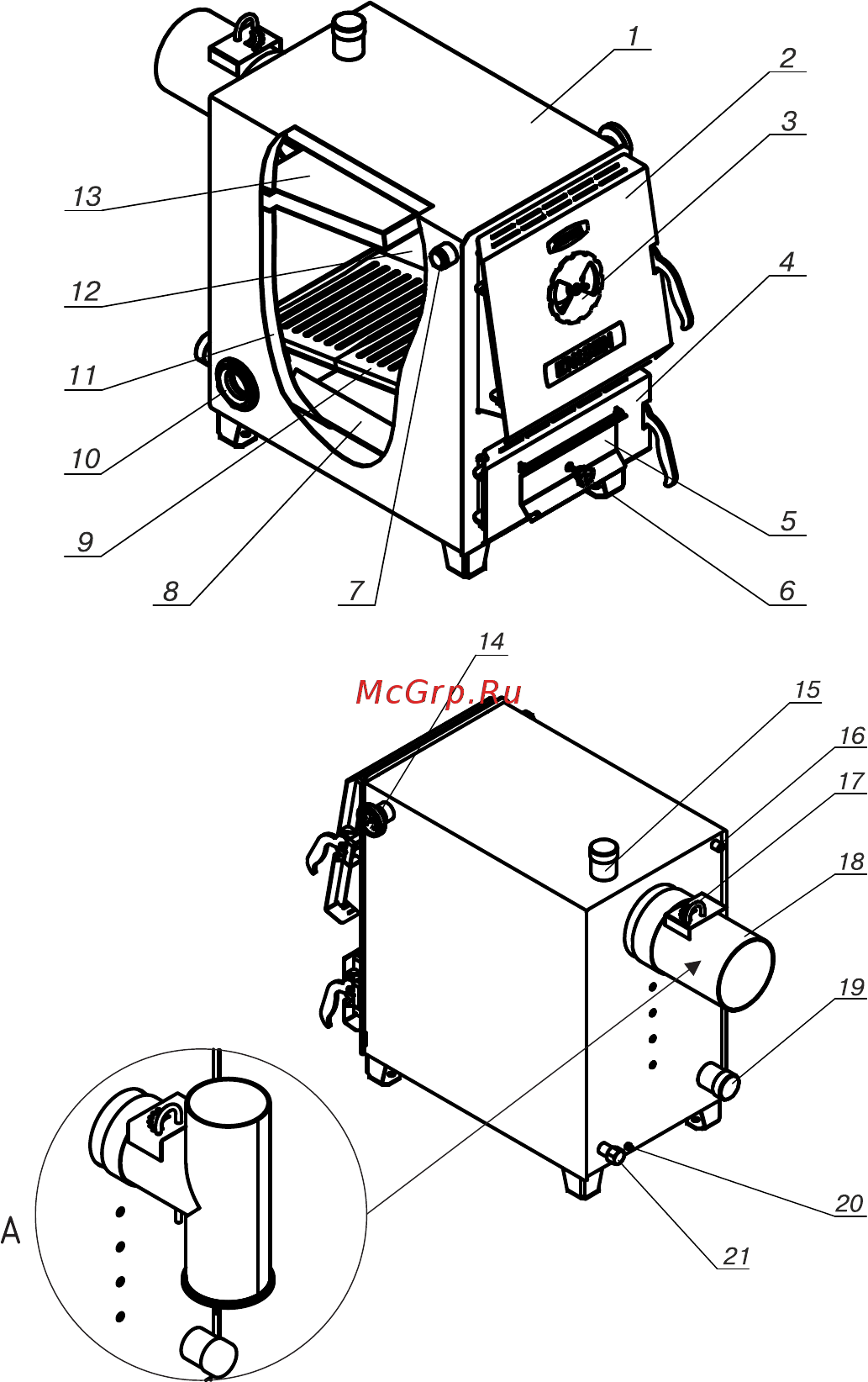

Рис.1 Конструкция отопительного котла

1 - Корпус котла

2 - Дверца загрузочная

3 - Заслонка подачи вторичного воздуха

4 - Дверца поддувальная

5 - Заслонка подачи первичного воздуха

6 - Ручка для регулировки поднятия

заслонки

7 - Заглушка отверстия тягорегулятора

8 - Зольный ящик

9 - Решетка колосниковая

10 - Заглушка отверстия под блок-ТЭН

11 - Водяная камера

12 - Топка

13 - Газоход

14 - Термометр

15 - Патрубок подачи

16 - Отверстие под датчик температуры

17 - Ручка заслонки дымохода

18 - Дымоход (опция)

19 - Патрубок обратки

20 - Болт заземления

21 - Патрубок сливной
