стр.24
• Установить шуровочную решетку (Рис.2 поз.22) и колосники (Рис.2 поз.6)
в топку;
• Заложить в топку котла через загрузочную дверцу растопочный материал
и топливо до половины топки;
• Разжечь растопочный материал, и закрыть загрузочную дверцу;
• В пункте меню «ПУСК/СТОП КОТЛА» выбрать «ЗАПУСТИТЬ КОТЕЛ».
При розжиге котла в полуавтоматическом режиме можно также настроить
скорость вентилятора при розжиге;
• Добавлять очередные порции топлива в топку котла по мере необходимости
для поддержания необходимой температуры теплоносителя.
8.5.9. В полуавтоматическом режиме можно временно остановить
вентилятор для загрузки топлива. Для этого нужно нажать кнопку «ЗАГРУЗКА
ТОПЛИВА».
Вентилятор остановится и на экране появится сообщение с предложением
загрузить топливо. Откройте загрузочную дверцу, произведите загрузку
необходимого количества топлива в топку и закройте дверцу.
Нажмите любую кнопку на пульте управления и котел продолжит работу.
Эта функция необходима для безопасного обслуживания котла.
В режиме загрузки топлива котел находится в течение 15 минут. По
истечении этого времени котел включит вентилятор и продолжит работу. В
случае прогорания топлива, произведите повторно действия пункта 8.5.9, а
при полном прогорании с пункта 8.5.8.
8.5.10. В случае необходимости или при временном отключении
электроэнергии допускается топить котел углем, дровами или топливными
брикетами в ручном режиме за счет естественной тяги дымохода.
В этом режиме котел отключает вентилятор и функцию автоматической
подачи топлива, но продолжает отображать показание датчиков температуры.
Для работы котла в ручном режиме необходимо:
• Выбрать «РУЧНОЙ» в пункте меню «РЕЖИМ РАБОТЫ КОТЛА»;
• Установить шуровочную решетку и колосники в топку;
• Открыть заслонку (поз.13) на дымоходе и шибер (поз.23) на дверце
зольника;
• Заложить в топку котла через загрузочную дверцу растопочный материал
и топливо до половины топки;
• Разжечь растопочный материал, и закрыть загрузочную дверцу;
• Добавлять очередные порции топлива в топку котла по мере необходимости
для поддержания необходимой температуры теплоносителя.
8.5.11. Режим топки котла в режиме «РУЧНОЙ» регулировать заслонками
на дверце зольника и дымоходе.
8.5.12. Для перехода котла в автоматический режим отопления необходимо:
• Прекратить добавлять топливо в топку;
• После прогорания топлива удалить несгоревшие остатки с колосников;
• Вынуть шуровочную решетку и колосники из топки после их полного
остывания;
• Удалить золу из горелки и зольника;
• Установить заслонки (поз.13;23) в положение, которое описано в п.8.4.8;
• Выбрать «АВТОМАТ» в пункте меню «РЕЖИМ РАБОТЫ КОТЛА»;
• Произвести розжиг котла в автоматическом режиме как описано в п.8.5.
8.6. Работа котла.
8.6.1. Процесс горения.
8.6.1.1. В автоматическом режиме работы горение угля должно происходить
по всей поверхности горелки. Факел пламени должен быть равномерным с
желтоватым оттенком. Во время горения уровень топлива должен находиться
чуть выше отверстий подачи воздуха, как показано на рисунке 12. Не
допускайте, чтобы топливо переваливалось за пределы горелки или его
уровень сильно понижался.
стр.25

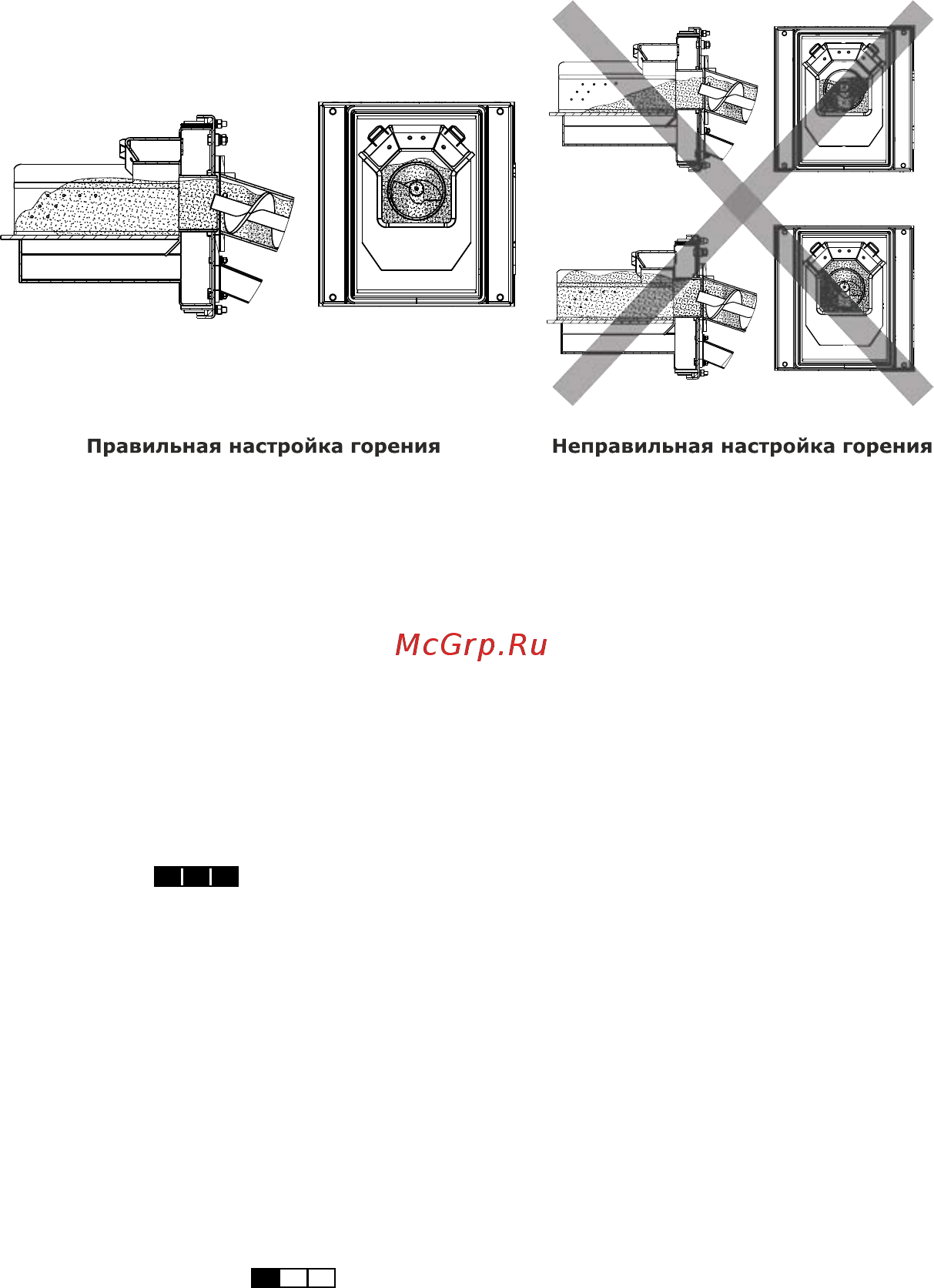

Рис.12. Настойка уровня топлива при горении.
Однако при работе котла на мощности меньше Q
N
может наблюдаться
снижение уровня топлива в горелке и это является нормой.
8.6.1.2.
Признаками неправильного горения топлива является содержание
пепла в дымовых газах, а также крупные остатки недогоревшего топлива
в зольном ящике, свидетельствующие о плохом качестве топлива или
неправильной регулировке процесса горения.
8.6.2. Корректировка процесса горения.
8.6.2.1. В автоматическом режиме работы, котел вычисляет требуемую
мощность исходя из потребностей системы отопления и ГВС, плавно изменяя
ее в диапазоне, заданном в пункте меню «МОЩНОСТЬ КОТЛА».
Вычисленная мощность отображается на экране соответствующей
пиктограммой (
). Количество подаваемого топлива и скорость
вентилятора определяется исходя из вычисленной мощности котла.
8.6.2.2. При появлении признаков неправильного горения топлива,
необходимо внести корректировки подачи топлива и наддува воздуха.
Количество подаваемого воздуха и топлива можно скорректировать в пункте
меню «КОРРЕКЦИЯ ГОРЕНИЯ». При расчете требуемой мощности котел
учитывает температуру теплоносителя, температуру газов и воздуха, а также
динамику и изменения. Горение топлива при этом должно происходить,
как описано в пункте 8.6.1, а температура уходящих газов должна быть в
пределах 210-240°C.
8.6.2.3. В случае если расчетная мощность оказывается ниже минимальной
установленной, например при превышении какой-либо температуры
(теплоносителя или воздуха) заданной величины, котел переходит в режим
поддержания горения (
).
Это специальный режим, в котором котел отключает вентилятор и, после
снижения температуры газов, периодически добавляет топливо, не давая
котлу затухнуть. Количество топлива подаваемого в режиме поддержания
горения также вычисляется исходя из настройки минимальной мощности и
корректируется в меню «ПОДДЕРЖАНИЕ ГОРЕНИЯ». Также периодически
производится запуск котла для прогрева дымохода. Мощность, на
которой котел прогревает дымоход соответствует минимальной мощности,
установленной в пункте меню «МОЩНОСТЬ КОТЛА».
8.6.2.4. Выход из режима поддержания горения произойдет, когда
расчетная мощность превысит заданную минимальную мощность, например,
при снижении температур теплоносителя и воздуха ниже установленных
величин.
