стр.26
8.6.2.5. Использование топлива с теплопроизводительностью выше
значений, указанных в таблице 5 столбец 4 требует обязательной настройки
процесса горения, за счет снижения подачи топлива.
8.6.2.6. Использование топлива с теплопроизводительностью ниже
значений, указанных в таблице 5 столбец 3 приведет к значительному
снижению выдаваемой мощности котлом. При использовании подобного
топлива требуется настройка процесса горения, за счет увеличения подачи
топлива.
8.6.2.7. Регулировка подачи воздуха производится индивидуально для
каждого вида используемого топлива в автоматическом режиме работы.
Регулировка осуществляется с помощью регулируемой заслонки вентилятора
наддува, представленной на рисунке 13.
8.6.2.8. В таблице 6 представлены стандартные положения заслонки для
видов топлива, используемых в автоматическом режиме работы котла.
Необходимо установить регулируемую заслонку вентилятора наддува
таким образом, чтобы № отметки соответствовал табличному значению в
соответствии с используемым видом топлива и моделью котла.

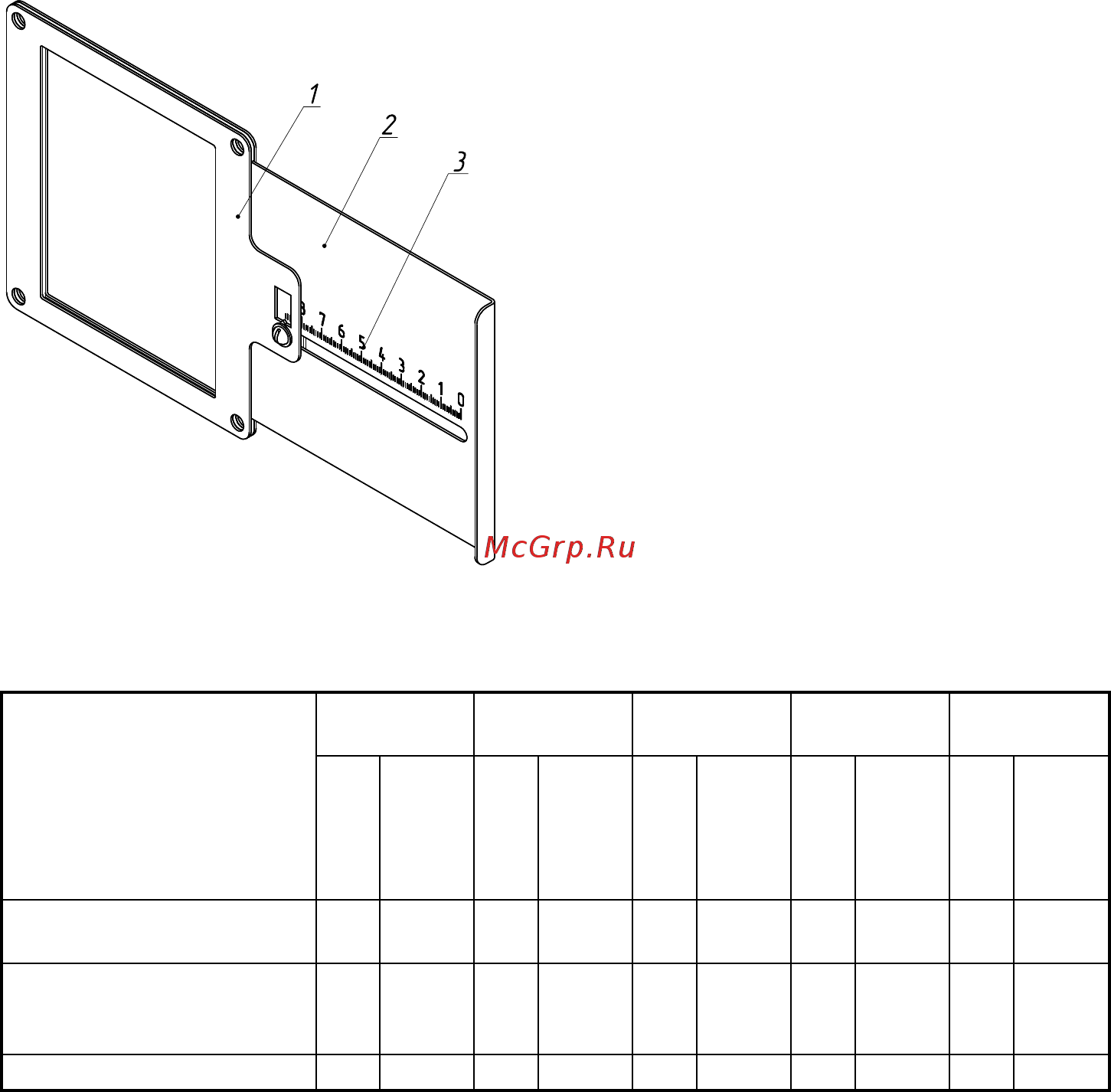

1 - Корпус заслонки
2 - Регулируемая заслонка
3 - Шкала
Рис.13. Заслонка вентилятора.
Таблица 6
Вид топлива
Стаханов
15
Стаханов
25
Стаханов
40
Стаханов
63
Стаханов
100
№
отметки
Размеры
окна, мм
№
отметки
Размеры
окна, мм
№
отметки
Размеры
окна, мм
№
отметки
Размеры
окна, мм
№
отметки
Размеры
окна, мм
Уголь бурый рядовой
10-100 мм
10 45х10 25 45х25 59 45х59 60 45х60 75 45х75
Уголь
длиннопламенный
рядовой 10-100 мм
10 45х10 30 45х30 70 45х70 70 45х70 75 45х75
Пеллеты древесные 10 45х10 30 45х30 70 45х70 70 45х70 75 45х75
стр.23
8.5. Запуск котла.
8.5.1. Розжиг котла производится вручную,
с использованием спичек, бумаги, дров,
сухого спирта. Запрещается для ручного
розжига котла использовать любые горючие
жидкости.
8.5.2. Для розжига котла нужно перевести
выключатель питания, расположенный
на задней стенке пульта управления в
положение «ВКЛ». После этого включится
подсветка дисплея, а на экране появится
отображение текущих параметров котла.
Котел при этом находится в режиме
«ОСТАНОВ».
8.5.3. Далее необходимо нажать на кнопку
«МЕНЮ», в появившемся основном меню с
помощью кнопок перемещения по меню
вверх или вниз, выбрать пункт «ПУСК/СТОП
КОТЛА».
8.5.4. Появится экран, который предлагает
запустить котел вручную. Необходимо
нажать кнопку «ШНЕК» для заполнения
горелки углем. После этого разожгите
вручную топливо и кнопкой «ПОДДУВ»
включите вентилятор. После того как
горение угля станет устойчивым нажмите
кнопку «АВТО» для перехода котла в
автоматический режим.
8.5.5. Если нажать кнопку «ПУСК/СТОП
КОТЛА» когда котел уже находится в
режиме горения, котел перейдет в режим
«ОСТАНОВ» и горение топлива постепенно
прекратится.
8.5.6. После перехода котла в автоматиче-
ский режим на дисплее отображается режим
работы «ГОРЕНИЕ» (
), информация о
текущей температуре теплоносителя в котле
на подаче и в обратной магистрали, темпе-
ратуре воздуха в помещении и на улице, а
также температуры дымовых газов в котле. После получения устойчивого
горения топлива закройте загрузочную дверцу котла.
8.5.7. После розжига котла и перехода его в автоматический режим
необходимо выбрать режим работы котла (см.п.8.7.7), установить
температуру теплоносителя в котле, и воздуха в помещении.
Методика настройки параметров работы и управления котлом подробно
описана в пункте 8.7.
8.5.8. Котел можно использовать для отопления в полуавтоматическом
режиме с ручной загрузкой топлива. Этот режим используется при отоплении
углем, дровами или топливными брикетами. При этом топливо из бункера
не подается, а скорость вентилятора плавно изменяется, поддерживая
