стр.34

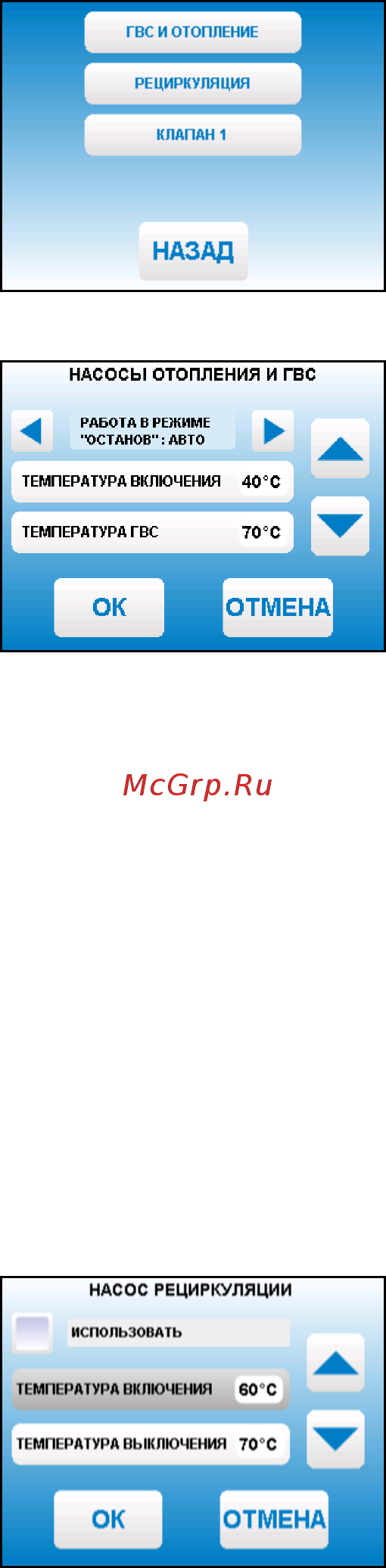

8.7.10. Пункт меню «НАСОСЫ И КЛАПАНЫ».
8.7.10.1. Для настройки температуры
включения насосов ЦО и ГВС выберите пункт
меню «НАСОСЫ И КЛАПАНЫ» и перейдите в
подпункт «ГВС И ОТОПЛЕНИЕ».
• «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ» - температура
теплоносителя, ниже которой насосы контуров
ЦО и ГВС не включаются, для ускоренного
прогрева теплообменника и предотвращения
образования конденсата в котле;
• «ТЕМПЕРАТУРА ГВС» - температура воды в
бойлере ГВС, которую котел будет поддерживать в режимах «ПРИОРИТЕТ
ГВС», «ПАРАЛЛЕЛЬНЫЕ НАСОСЫ» и «ГВС»;
• «РАБОТА В РЕЖИМЕ «ОСТАНОВ»» - в этом
пункте можно выбрать режим насоса ЦО, когда
котел находится в режиме «ОСТАНОВ»;
Режим насоса ЦО: «АВТО»; «ВКЛ»; «ВЫКЛ».
При переводе котла в режим «ОСТАНОВ»
все три режима работают по температуре
теплоносителя заданной в пункте «ТЕМПЕРАТУРА
ВКЛЮЧЕНИЯ» в течении заданного интервала
времени (интервал времени настраивается в
сервисном меню).
По истечению интервала времени насос ЦО начинает работать в
установленном режиме:
1) «АВТО» - при выборе этого пункта насос ЦО работает по температуре
теплоносителя заданной в пункте «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ». Насос
ЦО отключается при достижении температуры теплоносителя равного
«ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ» - 2°С и включается при достижении
температуры равной «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ»;
2)
«ВКЛ» - при выборе этого пункта насос ЦО не отключается при переходе
котла в режим «ОСТАНОВ». Исключение составляет режим «ГВС», когда
насос ЦО выключен всегда;
3)
«ВЫКЛ» - при выборе этого пункта насос ЦО отключается по истечению
времени уставки.
• В случае, когда котёл находиться в режиме «ОСТАНОВ», а в меню
«НАСОСЫ ОТОПЛЕНИЯ И ГВС» пункт «РАБОТА В РЕЖИМЕ ОСТАНОВ»
выставлено значение «ВКЛ» при условии, что в меню «РЕЖИМ РАБОТЫ
КОТЛА» выбран любой режим кроме «ГВС» и в меню «РЕЖИМ РАБОТЫ
КОТЛА» выставлена галочка «ГИДРОРАЗДЕЛИТЕЛЬ», то насос рециркуляции
включается независимо от показаний датчиков температур.
8.7.10.2. Для настройки режима работы насоса рециркуляции выберите
пункт меню «НАСОСЫ И КЛАПАНЫ», перейдите
в подпункт «РЕЦИРКУЛЯЦИЯ» и установите
галочку в строке «ИСПОЛЬЗОВАТЬ».
Насос включится, как только температура
обратной воды опустится до значения, заданного
в пункте «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ» и
выключится при достижении «ТЕМПЕРАТУРА
ВЫКЛЮЧЕНИЯ». Для исключения конденсации
продуктов сгорания на стенках теплообменника
рециркуляционная система должна
поддерживать температуру теплоносителя на
входе в котел выше 65°C.
стр.15
Рис.8. Варианты установки дымовой трубы.
6.2.9. При подборе диаметра или площади проходного сечения дымохода
не должно создаваться заужений относительно дымового патрубка котла.
6.2.10. При выборе высоты дымовой трубы необходимо принимать во
внимание, что в соответствии со СП 7.13130.2013 п.5.10 высота дымовой
трубы не должна быть ниже 5 м.
6.2.11. Рекомендуемые высоты дымовой трубы в зависимости от ее
диаметра и мощности устанавливаемого котла представлены в таблице 3.
6.2.12. Высоту дымовой трубы над крышей (в зависимости от расстояния
ее до конька крыши) выполнить, как показано на рисунке 8.
6.2.13. Приточно-вытяжная вентиляция должна обеспечивать поступление
воздуха в помещение в необходимом количестве для сжигания всего топлива.
6.2.14. Количество необходимого воздуха для сжигания топлива котлом в
зависимости от его номинальной мощности представлены в таблице 1 п.п.
14.
7. Монтаж котла и системы отопления.
7.1. Проекты системы отопления, приточной и вытяжной вентиляции
должны разрабатываться организациями, имеющими право на данные
работы, в полном соответствии с требованиями паспорта и руководства по
эксплуатации на котел.
7.2. Перед началом монтажа котла необходима произвести следующие
действия:
• Ознакомится с содержанием паспорта и руководства по эксплуатации на
котел;
