стр.14
Рис.7. Схема установки котла соединение котла с дымоходом и
устройством чистки.
6.1.11. Расположение котла в помещении с учетом необходимого для
обслуживания пространства показано на Рис. 7.
6.1.12. Перед котлом должно быть манипуляционное пространство не
менее 1000 мм.
6.1.13. За котлом должно быть пространство не менее 500 мм, для доступа
к блоку ТЭН и прочистным лючкам патрубка дымохода.
6.1.14. С боковых сторон необходимо оставлять пространство для доступа
к задней части котла, не менее 500 мм.
6.2. Требования к дымовой трубе и приточной вентиляции.
6.2.1. Для получения оптимального режима горения топлива и создания
тяги дымовой трубы необходимо иметь прямую дымовую трубу и
функционирующую приточно-вытяжную вентиляцию в помещении котельной.
6.2.2. Стенки дымовой трубы должны быть гладкими, без заужений
относительно дымового патрубка котла и не иметь других подключений.
6.2.3. Колодцы и дымообороты у дымовой трубы не допускаются.
6.2.4. В случае необходимости допускается прокладывать горизонтальные
газоходы (борова) длиной не более 1 м.
6.2.5. Дымовую трубу необходимо выполнять из огнеупорных и жаростойких
материалов, устойчивых к коррозии.
6.2.6. Рекомендуется применять дымовые трубы и дымоходы из
нержавеющей стали с утеплителем, выдерживающим высокую температуру.
6.2.7. Большое значение на работу котла оказывает правильный выбор
высоты и площади сечения дымовой трубы.
6.2.8. При выборе размеров дымовой трубы следует учитывать, что для
эффективной работы котла разрежение за котлом должно быть не менее
величины, указанной в таблице 3.
Таблица 3
Модель котла
Разряжение за
котлом, Па
Минимальная высота дымовой трубы, м
(в зависимости от ее диаметра, мм)
Ø150 Ø180 Ø200 Ø250 Ø300
Стаханов-15 20 6 - - - -
Стаханов-25 25 9 8 - - -
Стаханов-40 30 - 10 9 - -
Стаханов-63 35 - 14 12 10 9
Стаханов-100 40 - - - 13 11
стр.35
В схеме с гидроразделителем насос РЦ устанавливается как насос
первичного контура гидроразделителя (см.Рис.10, поз.6).
Насос включится, как только температура подачи достигнет значения,
заданного в пункте «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ» и выключится при
достижении «ТЕМПЕРАТУРА ВЫКЛЮЧЕНИЯ». В этом режиме галочка в строке
«ИСПОЛЬЗОВАТЬ» установлена постоянно и отключить работу насоса РЦ
нельзя.
В случае, когда котёл находиться в режимах «РОЗЖИГ» или «ГОРЕНИЕ», а
в меню «Режим работы котла» установлена галочка «ГИДРОРАЗДЕЛИТЕЛЬ»,
то насос рециркуляции включается когда температура теплоносителя подачи
больше либо равна уставке «ТЕМПЕРАТУРА ВКЛЮЧЕНИЯ» (по умолчанию
60°C) и выключается когда температура теплоносителя подачи меньше либо
равна уставке «ТЕПЕРАТУРА ВЫКЛЮЧЕНИЯ» (по умолчанию 55°C).
В случае, когда котёл находиться в режимах «РОЗЖИГ» или «ГОРЕНИЕ» и
если не используется гидроразделитель, а в меню «НАСОС РЕЦИРКУЛЯЦИИ»
выставлена галочка «ИСПОЛЬЗОВАТЬ», то насос рециркуляции включается
когда температура обратки меньше либо равна уставке «ТЕМПЕРАТУРА
ВКЛЮЧЕНИЯ» (по умолчанию 60°C) и выключается когда температура обратки
больше либо равна температуре уставке «ТЕПЕРАТУРА ВЫКЛЮЧЕНИЯ» (по
умолчанию 70°C).

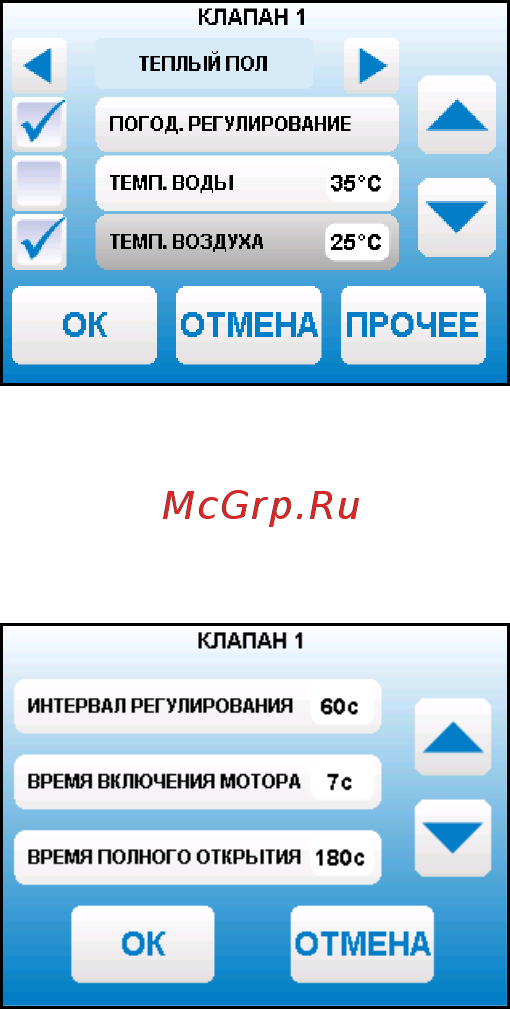

8.7.10.3. В меню «КЛАПАН1» настраивается
режим работы трехходового клапана,
который может использоваться для работы в
контуре теплого пола или дополнительного
контура отопления. Для настройки режима
«КЛАПАН1» выберите пункт меню «Насосы и
клапаны» и перейдите в подпункт «КЛАПАН1».
Для управления работой клапана можно
использовать датчик температуры воды клапана
(поз.26) Прил.1 и датчик воздуха клапана
(поз.25) Прил.1. Имеется возможность регулировки температуры воды в
контуре по датчику температуры воздуха на улице (поз.23) Прил.1.
Возможные режимы работы клапана: «НЕ ИСПОЛЬЗУЕТСЯ»/«ТЕПЛЫЙ
ПОЛ»/«ОТОПЛЕНИЕ».
В данном меню настраиваются:
• «ТЕМП.ВОДЫ» - настраивает желаемую
температуру теплоносителя в контуре клапана;
• «ТЕМП.ВОЗДУХА» - настраивает желаемую
температуру воздуха в помещении;
• «ПОГОД.РЕГУЛИРОВАНИЕ».
Пункт меню позволяет включить использование
погодозависимого
регулирования и настроить
две точки графика регулирования температуры
воды в контуре клапана. Настройка графика
регулирования аналогична настройкам,
описанным в п.8.7.8. Для работы погодного
регулирования необходимо установить датчик температуры воздуха на
улице. Погодное регулирование температуры воды в контуре клапана можно
использовать совместно с погодным регулированием основного контура
отопления.
