![Zota Стаханов 40 Инструкция по эксплуатации онлайн [37/50] 524514](/views2/1657334/page37/bg25.png)
стр.36

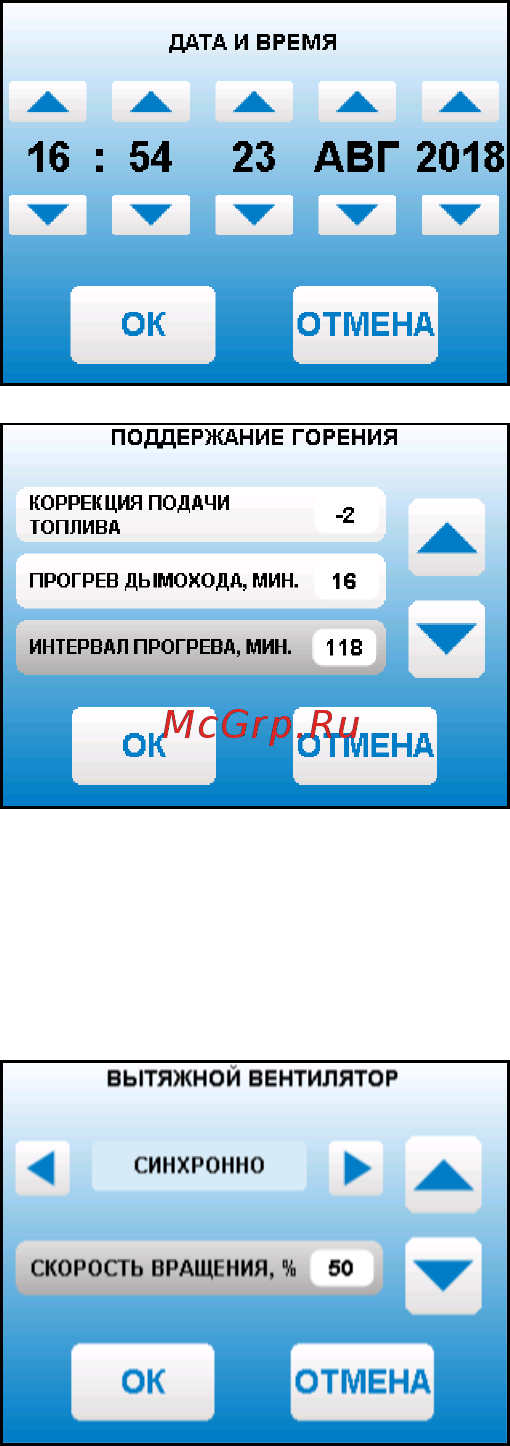

8.7.11. Для установки времени и даты выберите
пункт меню «ДАТА И ВРЕМЯ». В этом пункте
можно настроить время и дату внутренних часов
котла.
Для настройки указанных параметров
установите кнопками «ВВЕРХ» или «ВНИЗ»
нужное значение в выбранной позиции. Для
сохранения нажмите «ОК».
8.7.12. Пункт меню «ПОДДЕРЖАНИЯ ГОРЕНИЯ»
Это специальный режим, в котором котел
отключает вентилятор и, после снижения
температуры газов, периодически добавляет
топливо, не давая котлу затухнуть. Количество
топлива подаваемого в режиме поддержания
горения вычисляется исходя из настройки
минимальной мощности и корректируется в
меню «ПОДДЕРЖАНИЕ ГОРЕНИЯ». Периодически
производится запуск котла для прогрева
дымохода. Мощность, на которой котел
прогревает дымоход соответствует минимальной
мощности, установленной в пункте меню
«МОЩНОСТЬ КОТЛА». Время прогрева и
интервал можно настроить в соответствующих пунктах этого меню.
Выход из режима поддержания горения произойдет, когда расчетная
мощность превысит заданную минимальную мощность. Например, при
снижении температур теплоносителя и воздуха ниже установленных величин.
8.7.13. Для настройки работы вытяжного
вентилятора, в случае его использования для
удаления дымовых газов при недостаточном
разрежении за котлом, выберите пункт меню
«ВЫТЯЖНОЙ ВЕНТИЛЯТОР». Пункт меню
предназначен для выбора режимов работы
вытяжного вентилятора и установки скорости
его вращения. При использовании режима
«ВКЛЮЧЕНО» вентилятор работает постоянно
с установленной в данном меню скоростью.
При использовании режима «СИНХРОННО»
вытяжной вентилятор включается при работе
наддувного вентилятора горелки. Настройка максимальной скорости
дымососа должна производиться в условиях, приближенных к условиям
максимального потребления СО, минимальных температур на улице и работе
котла в номинальном режиме. В данных условиях вам необходимо установить
скорость вращения дымососа на 100% и каждые 30 минут снижать ее на
5-10% (чем меньше интервал, тем точнее будет настройка) до тех
пор,
пока
не начнет появляться черный дым на выходе из дымовой трубы или
происходить дымление из бункера, механизма или корпуса котла. После
этого необходимо обратно повысить скорость вращения дымососа на 5-10%,
так определяется необходимая максимальная скорость вращения дымососа.
Тоже самое можно сделать и при работе котла на минимальной мощности,
определив минимальную скорость вращения дымососа. После этого
необходимо проследить работу системы котел-дымосос в режиме подбора
требуемой мощности котлом для системы отопления. После чего внести
корректировки, в случае если при снижении или увеличении мощности
котла и скорости вентилятора наддува будет происходить дымление, то
необходимо будет повысить скорость вращения дымососа.
стр.13
1 - Цветной сенсорный дисплей
2 - Кнопка отображения режимов котла
3 - Кнопка отображения режимов насосов
4 - Кнопка отображения дополнительных
данных
5 - Кнопка отображения информации
6
- кнопка входа в меню настройки режимов
7 - Индикатор текущей мощности
8 - Индикатор работы модуля – GSM
9 - Температура дымовых газов
10 - Индикатор работы вентилятора
11 - Индикатор работы привода шнека
12 - Температура теплоносителя
13 - Температура воздуха в помещении
14 - Температура обратной воды
15 - Температура на улице
16 - Режим работы котла
17 - Индикатор подключения к сети
Рис.6. Расположение органов управления и индикации на передней
панели пульта.
6. Требования к дымовой трубе и помещению котельной.
6.1. Требования к помещению котельной.
6.1.1. Котел должен размещаться в отдельном помещении котельной.
6.1.2.
Входная дверь в котельную должна открываться наружу, быть
изготовлена из негорючих материалов и иметь минимальную ширину проема
не менее 0,8 м.
6.1.3. Помещение котельной должно освещаться искусственным и
естественным светом. Наличие естественного освещения рекомендуется.
6.1.4. Помещение котельной обязательно должно быть оборудовано при-
точной и вытяжной вентиляцией с естественным притоком свежего воздуха,
с производительностью, способной как минимум восполнить на 10% боль-
ший расход воздуха, чем при Q
N
устанавливаемого котла (табл.1. п.п.14).
6.1.5.
Минимальная допустимая
высота потолков в помещении котельной
2,2 м для котлов Стаханов 15-25, а для котлов Стаханов 40-100 высота
потолков 2,5 м.
6.1.6. В помещении котельной должна быть температура от +5 до +40°C.
6.1.7. Категорически запрещено монтировать котел в помещении с
повышенной влажностью. Повышенная влажность в помещении котельной
может приводить к необратимым последствиям:
• Ускоренный процесс коррозии поверхностей из металла;
• Разбухание топлива;
• Конденсатообразование в дымовой трубе на стенках теплообменника
котла и в топливном бункере;
• Окисление токоведущих контактов;
• Замыкание между контактами токоведущих частей.
6.1.8. Перед установкой котла на сгораемые конструкции здания под
котлом и его фронтом на 500 мм необходимо уложить лист толщиной 0,6-1
мм.
6.1.9. При монтаже и эксплуатации котла необходимо соблюдать безопасное
расстояние 200 мм от горючих материалов.
6.1.10. Для легковоспламеняющихся материалов (бумага, картон,
пергамин, дерево и древесноволокнистые доски, пластмассы), безопасное
расстояние удваивается (400 мм). Безопасное расстояние также необходимо
удвоить, если степень горючести строительного материала неизвестна.
