5.4.2. Силу необходимую для открытия/закрытия клапана можно отрегули-

ровать, перемещая гайки противовеса по резьбе болта, вверх и вниз.

5.4.3. Рекомендации по положению болта противовеса при открытой и

закрытой заслонке относительно корпуса вентилятора наддува и котла

представлены на рисунке 3.

5.5. Система охлаждения топливопровода (рис.5) состоит из бака для

воды (поз.1), термостатического клапана (поз.2) к которому подключается

шланг (поз.5), ведущий к бачку с водой. Термостатический клапан имеет

термобаллон (поз.3), который устанавливается в специальную гильзу на

механизме подачи топлива. При нагреве газ внутри баллона расширяется

и открывает клапан, через который вода из бачка поступает в механизм

подачи. Перед установкой системы охлаждения топливопровода произвести

демонтаж бункера.

Внимание! После каждого случая срабатывания системы охлаждения

топливопровода требуется прочистить патрубок системы охлаждения

топливопровода, выкрутив клапан и проверив его на предмет загрязнения,

при необходимости прочистите его.

Емкость с водой, подключенная к патрубку системы охлаждения

топливопровода должна находиться в доступном месте и всегда быть

заполнена водой.

5.6. Котел снабжен пультом управления. С расположением органов

управления на передней панели пульта управления можно ознакомиться на

рисунке 6.

5.6.1. Для поддержания установленной температуры теплоносителя и

защиты от перегрева горелки и котла к пульту управления подключаются

датчик температуры воды и датчик аварийного перегрева.

5.6.2. Режимы работы котла устанавливаются на панели пульта управления

пользователем. По умолчанию установлен режим отопления.

5.6.3. Заводские настройки пульта управления обеспечивают эффективное

сгорание топлива. Пульт управления дает возможность пользователю

вносить корректировки в процесс горения уменьшая или увеличивая подачу

топлива и воздуха.

5.6.4. При необходимости дополнительной регулировки режимов горения

необходимо вызвать сервисного инженера.

5.6.5. Более подробно с устройством и работой пульта управления можно

ознакомиться в инструкции по эксплуатации и монтажу пульта управления

ecoMAX350R-Z.

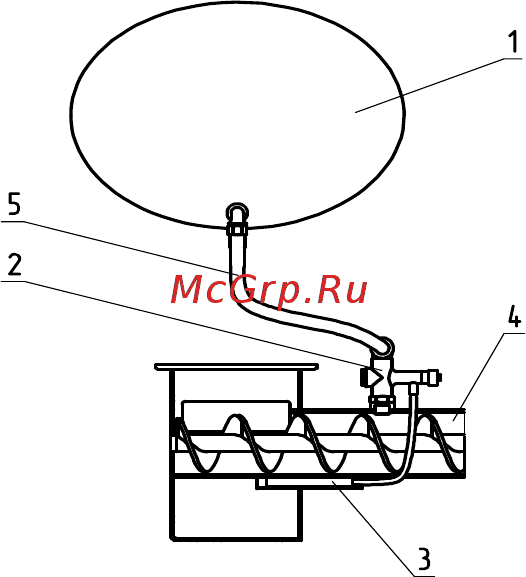

1 - Бачок

2 - Термостатический клапан

3 - Термобаллон клапана

4 - Корпус механизма подачи

5 - Шланг для соединения бачка с клапаном

Рис.5 Система охлаждения топливопровода
