стр. 14
6. Требования к дымовой трубе и помещению котельной
6.1. Требования к помещению котельной
6.1.1. Котёл должен размещаться в отдельном помещении котельной.
6.1.2. Входная дверь в котельную должна открываться наружу, быть
изготовлена из негорючих материалов и иметь минимальную ширину проема
0,8 м.
6.1.3. Помещение котельной должно освещаться искусственным и
естественным светом. Наличие естественного освещения рекомендуется.
6.1.4. Помещение котельной обязательно должно быть оборудовано
приточной и вытяжной вентиляцией с естественным притоком свежего
воздуха, с производительностью, способной как минимум восполнить на
10% больший расход воздуха, чем при Q
N
устанавливаемого котла (табл.1;
п.п.14).
6.1.5. Минимальная допустимая высота потолков в помещении котельной
2,2 м. Допускается снижение высоты потолков в помещении котельной до
1,8 м при наличии функционирующей принудительной приточно-вытяжной
вентиляции.
6.1.6. В помещении котельной должна быть температура от + 5 до + 40°C.
6.1.7. Категорически запрещено монтировать котёл в помещении с
повышенной влажностью. Повышенная влажность в помещении котельной
может приводить к необратимым последствиям:
• Ускоренный процесс коррозии поверхностей из металла.
• Разбухание топлива.
• Конденсатообразование в дымовой трубе на стенках теплообменника
котла и в топливном бункере.
• Окисление токоведущих контактов (при их наличии).
• Замыкание между контактами токоведущих частей.
6.1.8. Перед установкой котла на сгораемые конструкции здания под
котлом и его фронтом на 500 мм необходимо уложить лист из асбестового или
базальтового картона, толщиной 10 мм и стальной лист толщиной 0,6-1,0 мм.
6.1.9. При монтаже и эксплуатации котла необходимо соблюдать безопасное
расстояние 200 мм от горючих материалов.
6.1.10. Для легковоспламеняющихся материалов, (например, бумага,
картон, пергамин, дерево и древесноволокнистые доски, пластмассы),
безопасное расстояние удваивается (400 мм). Безопасное расстояние также
необходимо удвоить, если степень горючести строительного материала
неизвестна.

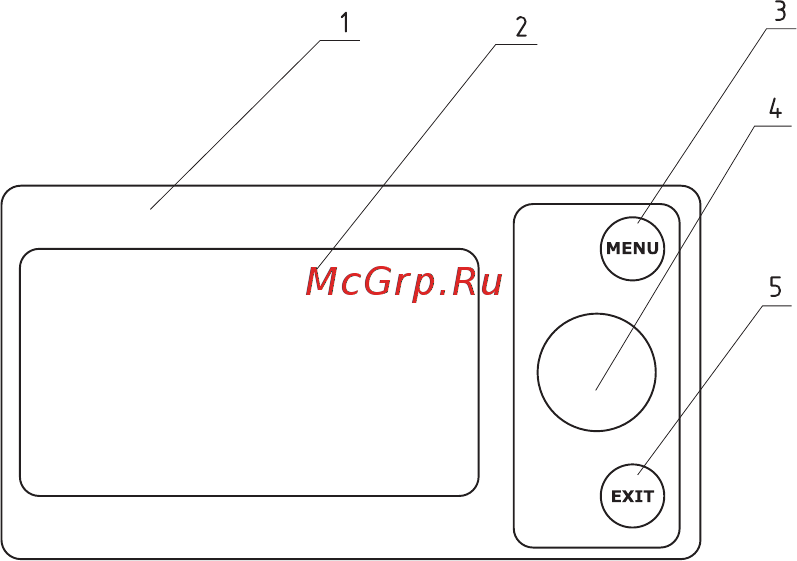

1 - Корпус пульта управления
2 - Экран пульта управления
3 - Вход в МЕНЮ
4 - Вращающаяся ручка
«TOUCH and PLAY»
5 - Кнопка EXIT (Выход)
Рис.6 Пульт управления
