12
ВНИМАНИЮ ПОТРЕБИТЕЛЯ
Благодарим Вас за то, что Вы приобрели плиту марки «GRETA»!
Наши плиты отличаются оригинальностью конструкции, простотой
управления и обслуживания. Перед эксплуатацией плиты просим Вас
внимательно изучить это руководство.
В нем Вы найдете полезные советы и рекомендации.
Конструкция плиты постоянно совершенствуется, поэтому возможны не-
которые изменения, не отраженные в настоящем руководстве.
ЗАПРЕЩАЮТСЯ ЛЮБЫЕ ПЕРЕДЕЛКИ ПЛИТЫ
На изделие имеется сертификат соответствия украинскому и российскому
стандарту.
СОДЕРЖАНИЕ
Общие указания ...........................................................................13
Технические данные .....................................................................14
Комплектность ..............................................................................15
Требования по технике безопасности.......................................... 15
Общий вид плиты .........................................................................16
Панель управления .......................................................................17
Инструкция по эксплуатации .......................................................17
Управление плитой .......................................................................18
Обслуживание и уход ...................................................................20
Возможные неисправности и методы их устранения .................. 21
Правила хранения ........................................................................21
Свидетельство о приёмке и продаже ..........................................21
Гарантийные обязательства .........................................................22
Утилизация изделия .....................................................................22
Талон на установку плиты ............................................................22
Листок отзыва потребителей .......................................................23
Талон на гарантийный ремонт ..................................................... 25
Перечень гарантийных мастерских ....................................вкладыш
Информация, согласно техническому регламенту
республики Казахстан ..................................................................27
Средний срок службы плиты не менее 15 лет от даты производства, при
условии ее нормальной эксплуатации в бытовых условиях в соответствии с тре-
бованиями руководства по эксплуатации. По истечении срока службы необхо-
димо обратиться в сервисный центр или другую уполномоченную организацию
для проверки плиты и возможности ее дальнейшей эксплуатации или замены.
17
2
1

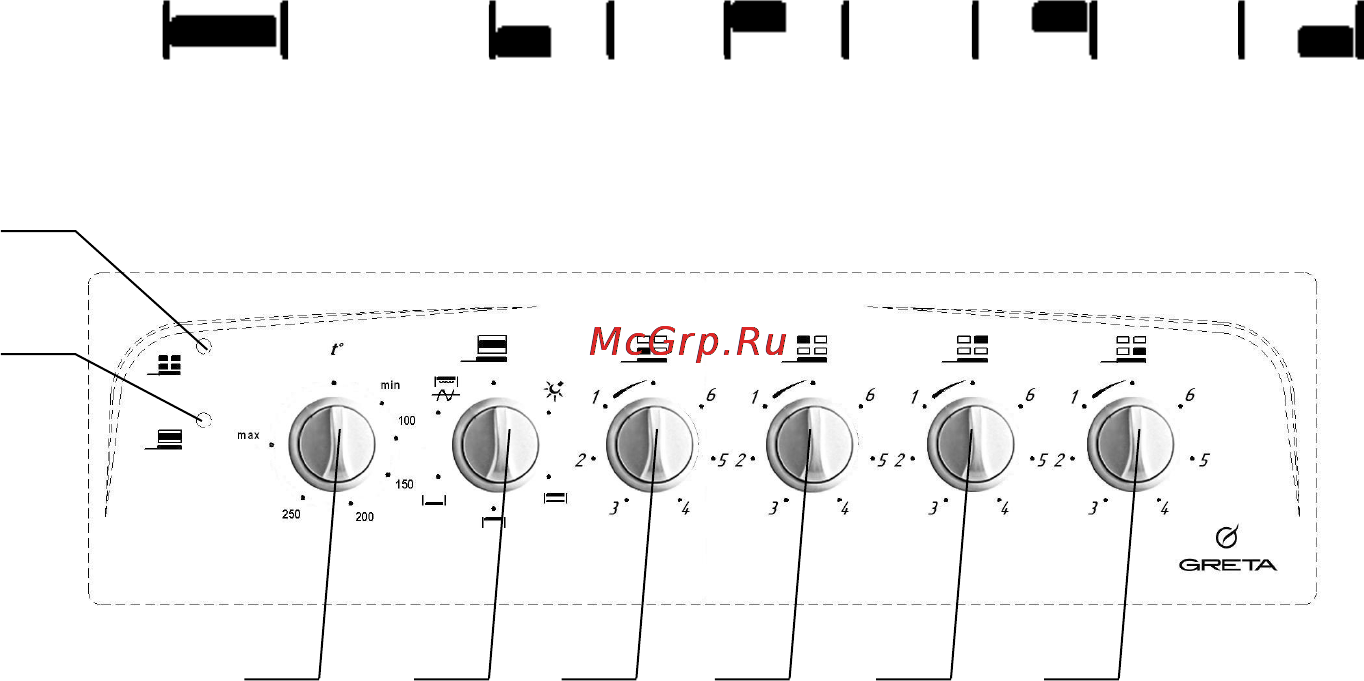

Рис. 4
ПАНЕЛЬ УПРАВЛЕНИЯ
Условные обозначения на панели управления плиты
электрическая духовка конфорки стола
ближняя дальняя дальняя ближняя
левая левая правая правая
4 5 6 7 89
1 ] сигнальная лампочка включенного состояния конфорок стола;
2 ] сигнальная лампочка включенного состояния жарочного электрошкафа;
4 ] ручка переключателя мощности жарочного электрошкафа;
5 ] ручка переключателя мощности ближней левой конфорки;
6 ] ручка переключателя мощности дальней левой конфорки;
7 ] ручка переключателя мощности дальней правой конфорки (кроме мод. 1370]Э);
8 ] ручка переключателя мощности ближней правой конфорки;
9 ] ручка терморегулятора жарочного электрошкафа.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Установку электроплиты, ее присоединение к питающей электросети, за-
земление и опробование в работе, техническое обслуживание в процессе
эксплуатации производится монтажно]эксплуатационными организациями с
соблюдением «Правил технической эксплуатации электроустановок потреби-
телем»
Монтаж электроплиты должен производиться после окончания строитель-
ных и отделочных работ
Электрические соединения
Электрическая безопасность плиты гарантируется только при правильном
ее заземлении в соответствии со стандартами по электрической безопасности.
Производитель не несет ответственности за любой ущерб, причиной кото-
рого было неправильное подсоединение оборудования.
Подсоединение кабеля к сети.
Плита оборудована кабелем 3х4 (3х2,5) без вилки. Для подсоединения
кабеля к сети, оснастите его соответствующей вилкой или непосредственно
подсоедините оборудование к сети (без вилки и розетки). В последнем случае
должен быть установлен многолинейный переключатель, соответствующий
Рис. 3
