4
Не торкайтеся столу, якщо Ваші руки або ноги мокрі або сирі, не користуйте-
ся обладнанням босоніж.
Якщо дотик до столу супроводжується дією електричного струму, необхідно
відключити його від мережі до усунення несправності.
Попередження по захисту довкілля
Утилізація відходів
Деталі упаковки виробу слід розсортувати (наприклад: дерево, картон, по-
ліпропілен, металеві частини) відповідно до діючих норм по утилізації відходів.
ІНСТРУКЦІЯ ПО УСТАНОВЦІ
Цей розділ містить інструкції по установці і обслуговуванню столу і призна-
чений для кваліфікованих фахівців з монтажу, що встановлюють стіл.
УВАГА! Перед будь-якими роботами по наладці і обслуговуванню від-
ключить стіл від електричної мережі.
Стіл вбудовуваний слід встановлювати згідно з "Правилами безпеки систем
газопостачання" і державних будівельних норм.
Стіл вважається герметичним, якщо падіння тиску по мано-вакуумметру за 2
хв. не перевищує 40Па, при випробувальному тиску 15000 Па.
Для повного згорання газу приплив свіжого повітря в приміщенні повинен
складати не менше 2м
3
/годину на один кіловат потужності пальників. Повітря
може поступати прямо з вулиці через канал діаметром не менше 100см
2
або
з сусідніх приміщень, обладнаних вентиляційними каналами, що виходять на
вулицю.
УВАГА! Прилад не слід приєднувати до димаря. Прилад має бути вста-
новлений відповідно до вказівок керівництва по експлуатації і діючих Пра-
вил безпеки в газовому господарстві, затверджених Держміськтехнагля-
дом Росії, і Правил технічної експлуатації і вимог безпеки в газовому гос-
подарстві. Слід звернути увагу на заходи по вентиляції приміщень.
Прилад повинен встановлюватися і приєднуватися згідно з діючими
правилами і нормами по установці, прийнятими у Вашій країні.
Використання приладу для приготування їжі на газі веде до підвищення тем-
ператури і вологості в приміщенні. Тому в приміщенні кухні має бути хороша вен-
тиляція, для чого необхідно тримати відкритими природні вентиляційні отвори
або має бути встановлений механічний вентиляційний пристрій.
При інтенсивному і тривалому використанні приладу може бути потрібна до-
даткова вентиляція (відкриття вікна і ефективне провітрювання або включення
механічного вентиляційного пристрою).

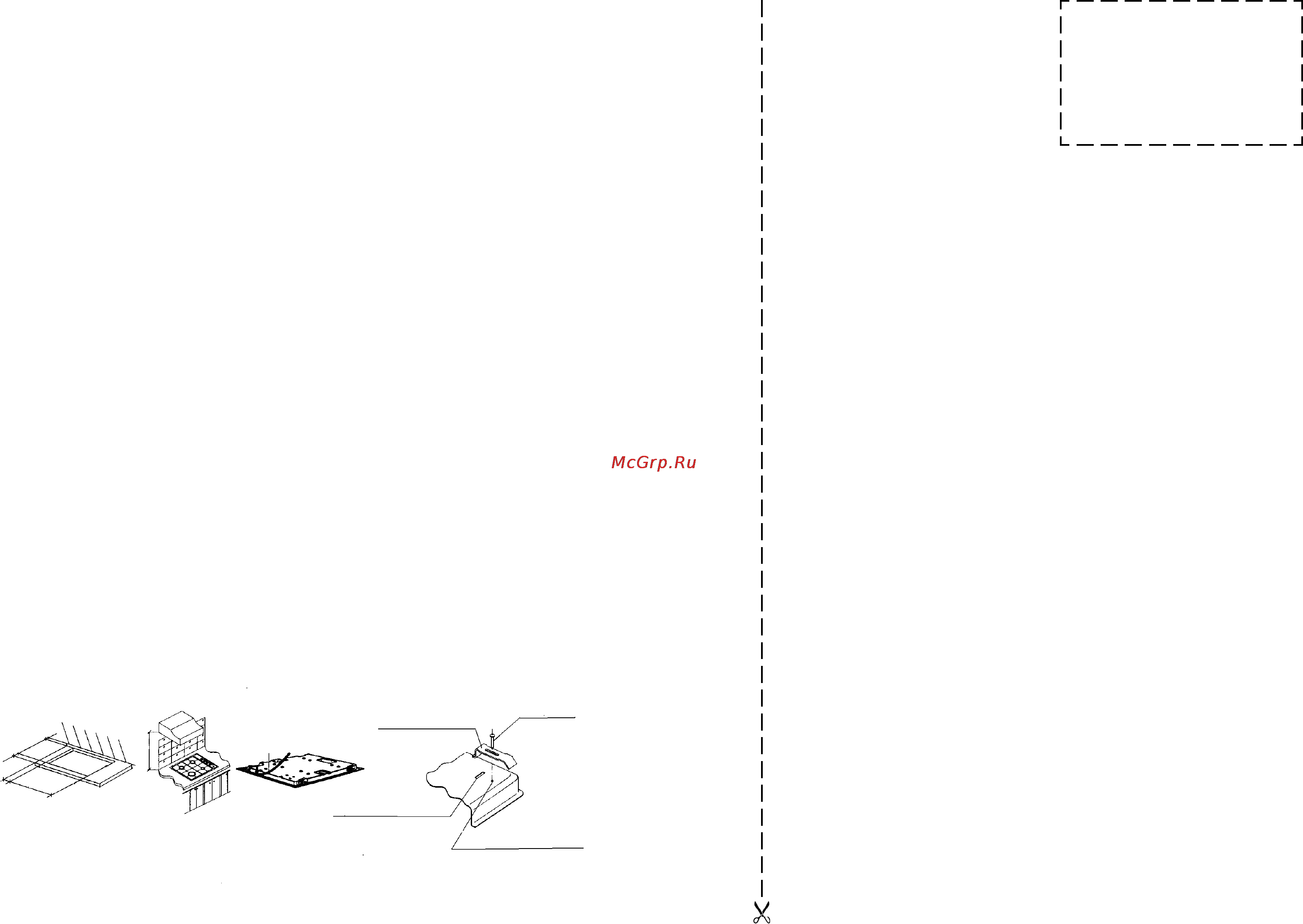

Установка
мал. 1 мал. 2 мал. 3 мал.4
отвір в корпусі
для скоби монтажної
65
474
62
200
(min)
554
700
скоба монтажна
Е
гвинт самонарізний
отвір в корпусі
для гвинта
Кріплення столу вбудовуваного
(поверхні варильної) в робочій поверхні.
25
Линия отреза
ЛИСТОК ОТЗЫВА
ПОТРЕБИТЕЛЕЙ
СТОЛ ВСТРАИВАЕМЫЙ СВ4
(ПОВЕРХНОСТЬ ВАРОЧНАЯ)
Дата пуска в эксплуатацию
«_____» _______________ 20 ____ г.
1. Результат внешнего осмотра
при получении изделия потребителем __________________________
________________________________________________________________
________________________________________________________________
2. Состояние тары _____________________________________________
________________________________________________________________
3. Механические повреждения изделия в результате транспортирова-
ния _______________________________________________________
________________________________________________________________
________________________________________________________________
________________________________________________________________
4. Замечания по качеству изготовления изделия ____________________
____________________________________________________________
________________________________________________________________
________________________________________________________________
5. Прочие замечания ___________________________________________
________________________________________________________________
________________________________________________________________
Подпись владельца ____________________________________________
6. Домашний адрес ____________________________________________
________________________________________________________________
7. Адрес заводаHизготовителя: 84205, Украина,
г. Дружковка Донецкой обл., ул. Чайковского, 1.
Просим заполнить и отправить листок в адрес завода,
это поможет выпускать изделия более высокого качества
