8
Незначні зміни маси нетто/брутто обгрунтовані допустимими відхиленнями в
товщині тонколистового прокату відповідно до нормативних документів, допус-
тимими відхиленнями маси упаковки, залежно від атмосферних умов.
Стіл відповідає наступним нормативним документам:
– ДСТУ2204- 93(ГОСТ10798- 93), ГОСТ Р 50696-2006;
– ДСТУ IEC 60335-2-6:2002, ДСТУ CISPR 14-1:2004 (CISPR 14-1:2000, IDT),
ДСТУ CISPR 14-2:2007 (CISPR 14-2:2001, IDT), ДСТУ IEC 61000-3-2:2004 (IEC
61000-3-2:2004, IDT), ДСТУ EN 61000-3-3:2004 (EN 61000-3-3:1995, IDT);
– ГОСТ Р 50696-2006;
– ГОСТ Р 52161.2.6-2006, ГОСТ Р 51318.14.1-2006, ГОСТ Р 51318.14.2-2006,
ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008;
– Технічному регламенту "Про безпеку апаратів, що працюють на газоподіб-
ному паливі";
– Технічному регламенту "Про електромагнітну сумісність обладнання";
– Технічному регламенту "Про безпеку низьковольтного електричного об-
ладнання".
На виріб є декларації (сертифікати) відповідності України і Росії.
КОМПЛЕКТ ПОСТАЧАННЯ
Керівництво по експлуатації, шт. ......................................................... 1
Стіл вбудований СВ 4 (поверхня варильна), шт .................................. 1
Решітка, комплект, шт ......................................................................... 1
Скоба для кріплення, шт ..................................................................... 4
Гвинт самонарізний, ф 4 мм, шт .......................................................... 4
Прокладка столу монтажна, комплект. ................................................ 1
Розсікач підвищеної потужності з кришкою, шт. ................................. 1
Розсікач нормальної потужності з кришкою, шт. ................................. 2
Розсікач допоміжної потужності з кришкою, шт. .................................. 1
182
23
7
6
5
4
9

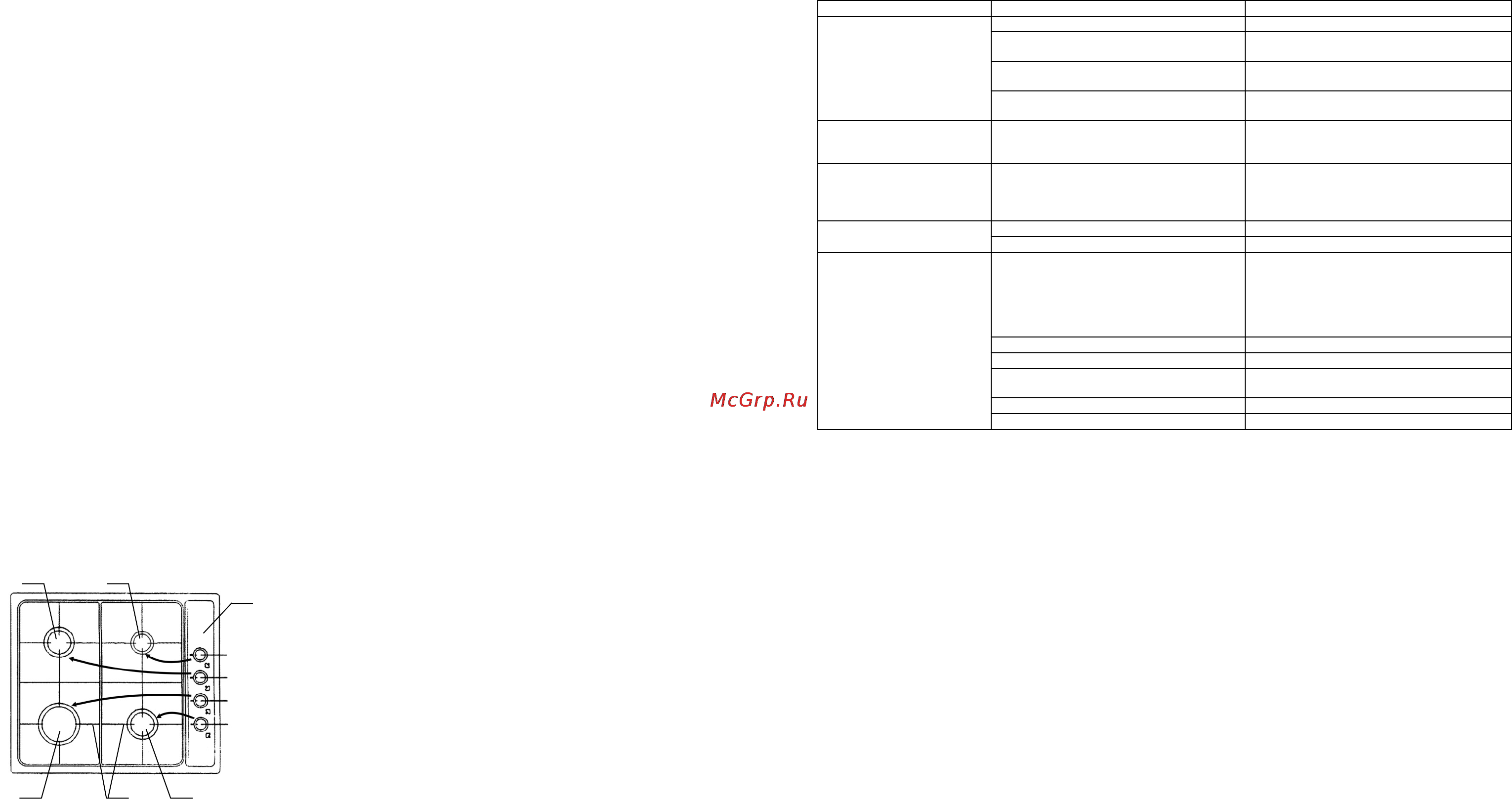

мал. 5 Устрій столу вбудованного
1 - пальник швидкої дії;
2 - пальник напівшвидкої дії;
3 - пальник допоміжний;
4,6 - ручки управління пальником, поз.2;
5 - ручка управління пальником, поз 1;
7 - ручка управління пальником, поз 3;
8 - решітка для установки посуду;
9 - стіл.
УСТРІЙ ВИРОБУ
ПОРЯДОК РОБОТИ
Загальні рекомендації
В період користування столом рекомендується:
- двері кухні тримати закритими;
- частіше провітрювати кухню;
- по можливості скорочувати час перебування в безпосередній близькості у
працюючого столу;
- користуватися витяжними пристроями;
- максимально скорочувати кількість осіб, що знаходяться в кухні в період
роботи столу .
21
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Что происходит Причина Как устранить
1.Не горит, вяло или
неравномерно горит
горелка
слишком малое давление в сети обратиться в газоснабжающую службу
в каналы горелки попала грязь или
влага
прочистить и просушить горелку
рассекатель или крышка установлена
с перекосом
правильно установить детали горелку
засорилось сопло тонкой проволокой или иголкой
прочистить сопло
2.Горелка коптит
или горит с отрывом
(проскоком) пламени.
засорилось сопло
деформирован рассекатель.
тонкой проволокой или иголкой
прочистить сопло
заменить рассекатель
3. Горелка горит
напряженно, с отрывом
пламени
слишком большое давление в сети правильно установить детали горелки
обратиться в газоснабжающую службу
уменьшить ручкой подачу газа до
стабилизации горения
4. Не работает все
электрооборудование
плита не подсоединена к сети подключить плиту
обрыв шнура питания * заменить шнур питания
5. Не работает
электророзжиг
- нет искры
- есть искра, но не
зажигает
-нет воспламенения
газа при работающем
генераторе
искра с разрядника не бьет в крышку
рассекателя.
крышка стоит с перекосом
нет контакта крышки с рассекателем.
притереть крышку к рассекателю
(отцентровать).
- очистить крышку от загрязнений и
просушить ее.
поврежден провод разрядника * заменить разрядник
разрядник сильно загрязнен или залит почистить и просушить разрядник
сломан керамический корпус
разрядника
* заменить разрядник
поврежден генератор электророзжига * заменить генератор эл.розжига
слишком большое давление в сети зажигать при меньшей подаче газа
* Работу выполняет специалист сервисного центра.
Если, несмотря на рекомендации, проблему не удалось устранить, об-
ращайтесь в газовую службу по месту жительства или в сервисный центр.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации стола 1 год со дня продажи через рознич-
ную торговую сеть, а при отсутствии документа, подтверждающего передачу
товара потребителю или при отсутствии в руководстве по эксплуатации отмет-
ки о продаже - со дня выпуска предприятием-изготовителем.
Гарантийный срок хранения стола 12 месяцев со дня выпуска предприяти-
ем-изготовителем при соблюдении правил хранения согласно настоящему ру-
ководству по эксплуатации.
Гарантийный срок эксплуатации стола, установленного в офисе или другом
месте общего пользования – 1 год со дня установки, а при отсутствии в руко-
водстве по эксплуатации отметки о продаже - со дня выпуска предприятием-
изготовителем.
Гарантия не распространяется на изделия, используемые на предприяти-
ях общественного питания (кафе, ресторанах и др.) или общего пользования
(офисы и др.).
Гарантия не распространяется на изделия, неисправности которых вызваны
транспортными повреждениями, неправильной установкой, небрежным обра-
щением (трещины, царапины и др. механические повреждения, возникшие в
результате эксплуатации) или плохим уходом (применение абразивных, кислот-
ных и др. средств, не рекомендуемых для чистки эмалевых покрытий).
Покупатель должен получить руководство по эксплуатации на изделие с от-
меткой магазина о продаже, проверить наличие в нем отрывного талона и за-
полнить его, проверить комплектность стола и отсутствие механических по-
вреждений.
Завод-изготовитель не принимает претензий на некомплектность и механи-
ческие повреждения стола после его продажи.
