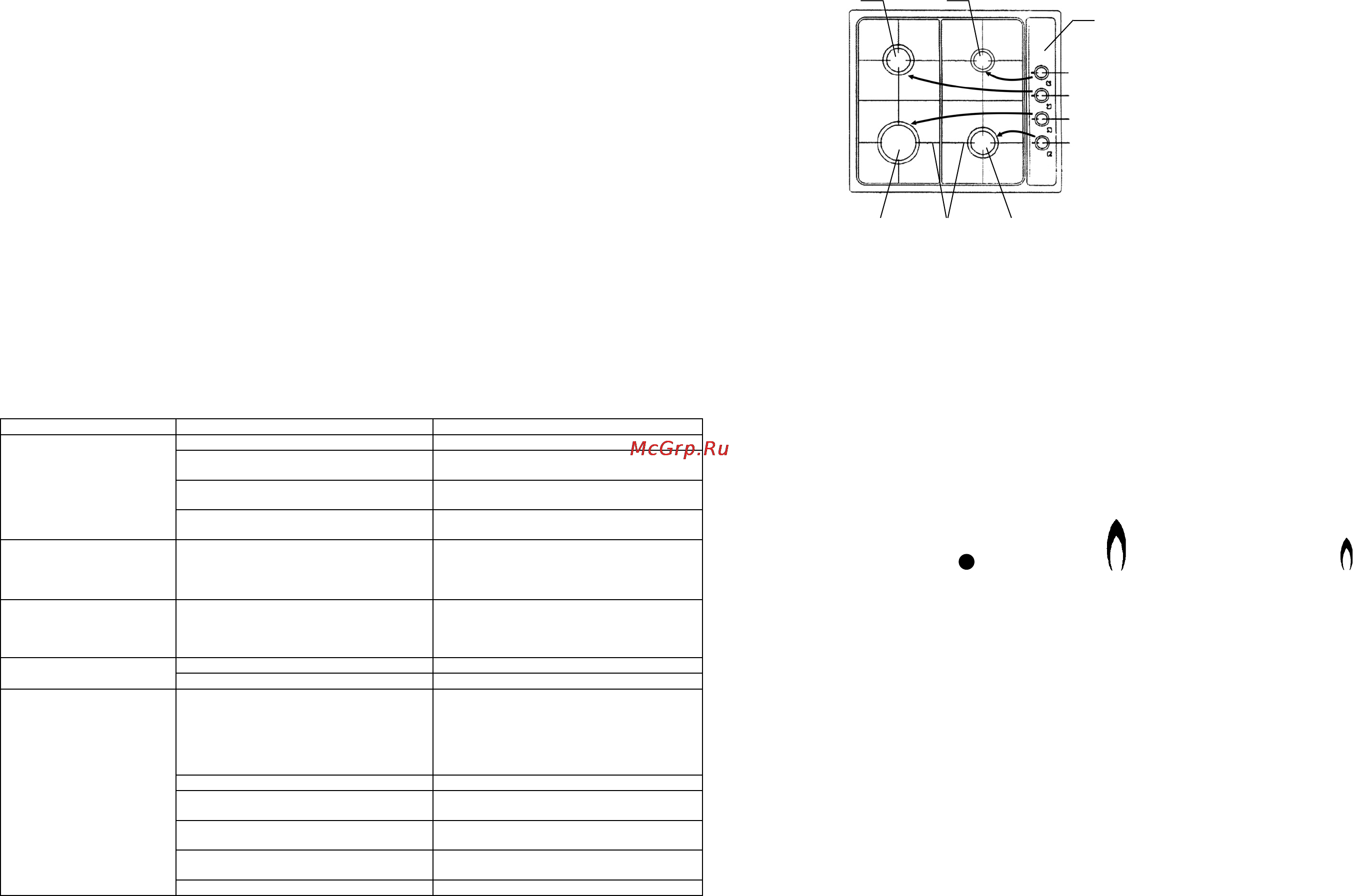

![Greta GN 63 MN 00 (X)-00 [10/14] Максимальное пламя](/views2/1065792/page10/bga.png)
10
помогою речовини для чищення металевих виробів. Вогневі канали розсікачів
пальників необхідно чистити щіткою.
Застосування миючих засобів, що мають абразивні властивості, не рекомен-
дується.
Можливе безповоротне пошкодження покриття деталей, беспосередньо
вступаючих в контакт з полум'ям в процесі експлуатації (кришки пальників, ре-
шітка столу).
Не залишайте на емальованих деталях столу пролиті рідини, що містять кис-
лоти (сік лимона, оцет, виноградний сік та ін.).
Користувач відповідає за бездоганний стан приладу і правильне об-
слуговування. Поломки, викликані недотриманням цієї інструкції, не при-
знаються.
ПРАВИЛА ЗБЕРІГАННЯ
До установки стіл повинен зберігатися в заводській упаковці в закритих або
інших приміщеннях з природною вентиляцією без штучно регульованих кліма-
тичних умов, згідно ГОСТ 15150.
Складання столів в упаковці повинне відбуватися не більше ніж в 7 ярусів по
висоті.
Доставка столів до місця монтажу здійснюється в упаковці.
МОЖЛИВІ НЕСПРАВНОСТІ І МЕТОДИ ЇХ УСУНЕННЯ
Що відбувається Причина Як усунути
1.Не горить, мляво або
нерівномірно горить
пальник
дуже малий тиск в мережі звернутися в газопостачальну службу
у канали пальника потрапив бруд або
волога
прочистити і просушити пальник
розсікач або кришка встановлена з
перекосом
правильно встановити деталі пальника
засмітилося сопло тонким дротом або голкою прочистити
сопло
2.Пальник коптить
або горить з відривом
(проскоком) полум’я
засмітилося сопло
деформований розсікач
тонким дротом або голкою прочистити
сопло
замінити розсікач
3. Пальник горить
напружено, з відривом
полум’я
дуже великий тиск в мережі правильно встановити деталі пальника
звернутися в газопостачальну службу
зменшити ручкою подачу газу до
стабілізації горіння
4. Не працює все
електрообладнання
плита не приєднана до мережі підключити плиту
обрив шнура живлення * замінити шнур живлення
5. Не працює
электророзпал
- немає іскри
- є іскра, але
не запалює
-немає запалювання
газу при працюючому
генераторі
іскра з розрядника не б’є в кришку
розсікача
кришка стоїть з перекосом
немає контакту кришки з розсікачем.
притерти кришку до розсікача
(відцентрувати)
- очистити кришку від забруднень і
просушити її
пошкоджений провод розрядника * замінити розрядник
розрядник сильно забруднений або
залитий
почистити і просушити розрядник
зламаний керамічний корпус
розрядника
* замінити розрядник
пошкоджений генератор
электророзпалу
* замінити генератор ел.розпалу
дуже великий тиск в мережі запалювати при меншій подачі газу
* Роботу виконує фахівець сервісного центру.
Якщо, незважаючи на рекомендації, проблему не вдалося усунути,
звертайтеся в газову службу за місцем проживання або в сервісний центр.
19
УСТРОЙСТВО ИЗДЕЛИЯ
1 - горелка быстрого действия;
2 - горелка полубыстрого действия;
3 - горелка вспомогательная;
4,6 - ручки управления горелкой, поз.2;
5 - ручка управления горелкой, поз 1;
7 - ручка управления горелкой, поз 3;
8 - решётка для установки посуды;
9 - стол.
Рис. 5 Устройство стола встраиваемого
ПОРЯДОК РАБОТЫ
Общие рекомендации
В период пользования столом рекомендуется:
- дверь кухни держать закрытой;
- чаще проветривать кухню;
- по возможности сокращать время пребывания в непосредственной близо-
сти у работающего стола;
- пользоваться вытяжными устройствами;
- максимально сокращать количество лиц, находящихся в кухне в период
работы стола .
Включение газовых горелок стола
Положение горелок на столе схематично изображено возле каждой ручки
управления
Символы:
- кран закрыт, - максимальное пламя, - малое пламя.
В зависимости от исполнения стола встраиваемого горелки зажигаются
различными способами:
- ручной розжиг
Нажать и повернуть против часовой стрелки ручку, соответствующую ис-
пользуемой горелке, установить её в положение «максимальное пламя» и под-
нести к горелке зажженную спичку.
- автоматический электророзжиг
Нажать и повернуть против часовой стрелки ручку, соответствующую ис-
пользуемой горелке, установить её в положение «максимальное пламя», по-
держать до воспламенения газа и, ослабив давление, установить нужную вели-
чину пламени.
При погасании пламени горелки (по любой причине) необходимо за-
крыть устройство настройки (кран) и предпринять попытку повторного
зажигания не ранее чем через 1 мин.
ВНИМАНИЕ! При отсутствии крышки горелки или рассекателя запре-
щается пользоваться электророзжигом!
Использование газовых горелок стола.
Для эффективного использования горелок стола следует выби¬рать кастрю-
ли перечисленных ниже размеров: горелка полубыстрого действия - диаметр
min 180 - max 200 мм, горелка быстрого действия - диаметр min 220 - max 240
мм. Режим работы горелок должен быть таким, чтобы пламя не выходило за
182
23
7
6
5
4
9
