ТЕХНИЧЕСКИЕ ДАННЫЕ
Стол встраиваемый газоэлектрический СВ ГЭ (поверхность варочная газоэлек-
трическая) может работать на природном газе ГОСТ 5542U87 с номинальным давле-
нием 1274 или сжиженном газе по ДСТУ 4047-2001 с номинальным давлением 2940
Па.
Количество горелок стола, шт .............................................................................4
в том числе:
газовых ...............................................................................................................3
быстрого действия ..............................................................................................1
полубыстрого действия ......................................................................................1
вспомогательная .................................................................................................1
электрических .....................................................................................................1
КПД газовых горелок стола при нормальном давлении газа, %
(не менее) ........................................................................................................ 59
Номинальная мощность электрической конфорки стола, кВт .............................1
Напряжение питания, В ................................................................................... 220
Габаритные размеры стола встраиваемого без учета выступающих
элементов, мм:
U высота ............................................................................................................75
U ширина .........................................................................................................500
U глубина .........................................................................................................580
U масса, кг (не более) .......................................................................................8,5
Комплектность
Руководство по эксплуатации, шт. ......................................................................1
Стол встраиваемый газоэлектрический СВГЭ
(поверхность варочная газоэлектрическая), шт .................................................1
Решётка, шт ........................................................................................................1
Крепёжная скоба, шт ..........................................................................................4
Винт самонарезной,
4 мм., шт ........................................................................4
Прокладка стола монтажная, комплект. ..............................................................1
Рассекатель повышенной мощности с крышкой,шт. ..........................................1
Рассекатель нормальной мощности с крышкой,шт. ..........................................1
Рассекатель вспомогательной мощности с крышкой, шт. ...................................1
Внимание! Стол выполнен по I классу электробезопасности.
Запрещается устанавливать стол без заземления!
Тепловая мощность
горелок, кВт
(номинальная)
Вид газа
Номиналь-
ное давле-
ние газа, Па
маркиров-
ка сопла
Диаметр отверстия, мм
сопла
«малое пла-
мя» крана
полубыстрого действия
1,7±0,16
природный 1274 120 1,2 0,5
сжиженный 2940 75 0,75 0,3
быстрого действия
2,25±0,16
природный 1274 140 1,4 0,6
сжиженный 2940 85 0,85 0,38
вспомогательная
0,95±0,095
природный 1274 92 0,92 0,47
сжиженный 2940 60
0,6 0,22
Таблица 1
11

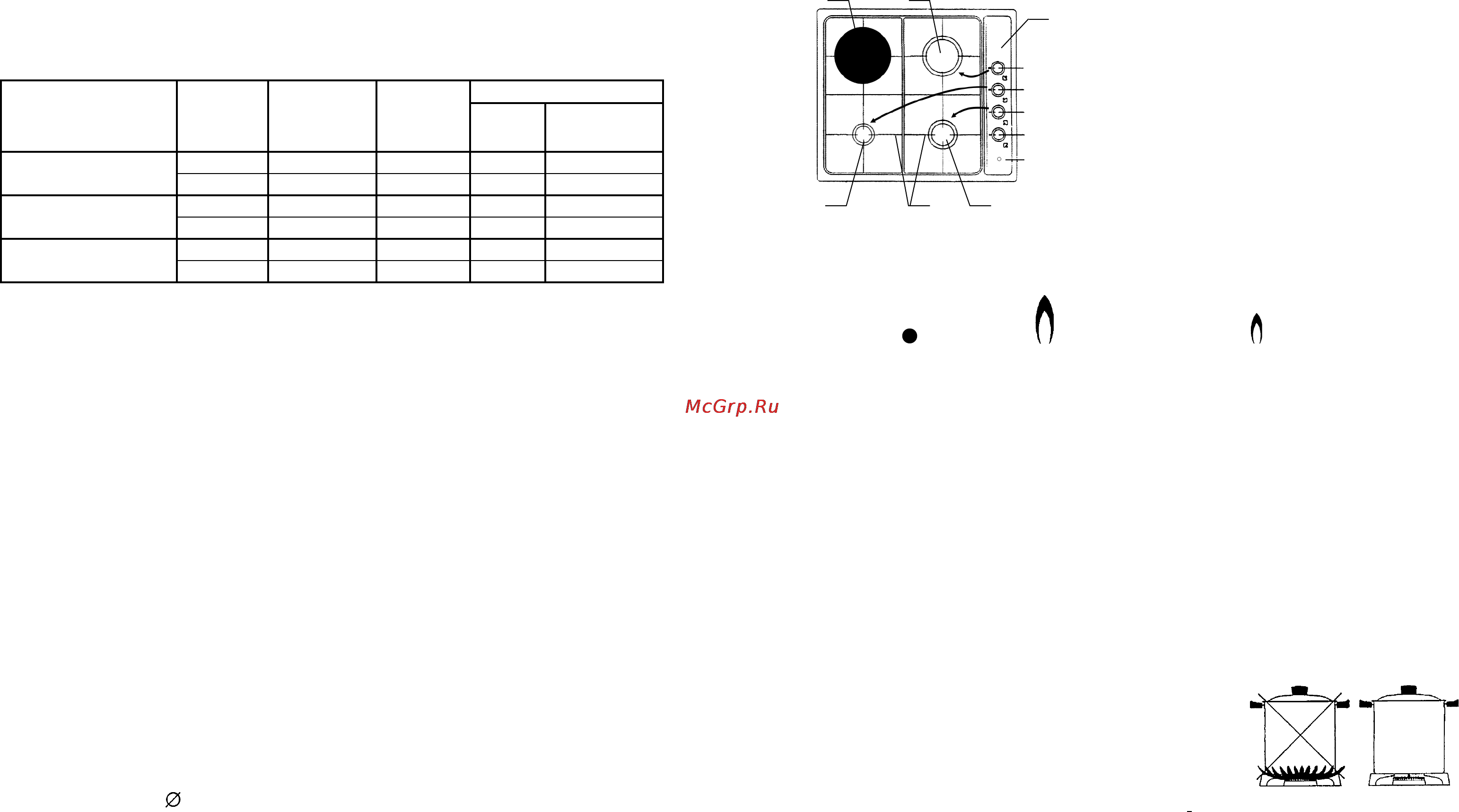

Описание стола встраиваемого газоэлектрического СВГЭ.
1 U горелка быстрого действия;
2 U конфорка электрическая;
2а U горелка полубыстрого действия
3 U горелка вспомогательная;
4 U ручка управления
электрической конфоркой;
5 U ручка управления горелкой, поз 2а;
6 U ручка управления горелкой, поз. 3;
7 U ручка управления горелкой, поз. 1;
8 U решётка для установки посуды;
9 U стол;
10 U контрольная лампочка.
382а
21
7
6
5
4
9
ПРАВИЛА ПОЛЬЗОВАНИЯ
Горелки стола газовые.
Положение горелок на столе схематично изображено возле каждой ручки управ-
ления.
Символы:
U кран закрыт, U максимальное пламя, U малое пламя.
В зависимости от исполнения стола встраиваемого горелки зажигаются раз-
личными способами:
b ручной розжиг
Нажать и повернуть против часовой стрелки ручку, соответствующую исполь-
зуемой конфорке, установить её в положение «максимальное пламя» и поднести к
конфорке зажженную спичку.
b автоматический электророзжиг
Нажать и повернуть против часовой стрелки ручку, соответствующую использу-
емой конфорке, установить её в положение «максимальное пламя», подержать до
воспламенения газа и, ослабив давление, установить нужную величину пламени.
Конфорка стола электрическая.
Положение конфорки на столе схематично изображено возле ручки поз. 4 рис. 1.
Вращая ручку против часовой стрелки можно выбрать следующие функции: 0 U
конфорка выключена; с 1 по 6 U включение конфорки от минимальной до максималь-
ной мощности.
При включении на любой ступени мощности горелки конфорки стола загорается
контрольная лампочка поз. 10, рис. 1.
Контрольная лампочка горит на протяжении всей работы конфорки.
Чтобы достичь максимальной эффективности приготовения и экономиии газа
следуйте рекомендациям:
U для каждой горелки используйте кастрюли, пере-
численных ниже размеров: вспомогательная горелка U
диаметр 120U160мм, горелка полубыстрого действия U
диаметр 180U200мм, горелка быстрого действия U диа-
метр 220U240мм.
U режим работы горелок должен быть таким , чтобы
пламя не выходило за края кастрюли см. рис. 2
U используйте для приготовления пищи кастрюли с
плоским дном.
U при отключении электроэнергии горелки можно разжигать спичками.
U при погасании пламени горелки (по любой причине) необходимо закрыть кран
и повторить зажигание не ранее чем через 1 минуту.
Инструкция для пользователя по уходу и очистке.
Внимание! Пред тем, как приступить к какимUлибо опреациям по очистке, следу-
ет отключить прибор от газовой и электрической сети.
рис. 1
10
Рис. 2
