8
МОЖЛИВІ НЕСПРАВНОСТІ І МЕТОДИ ЇХ УСУНЕННЯ
Що відбувається Причина Як усунути
Не горить, мляво або
нерівномірно горить
пальник
занадто малий тиск у мережі звернутися в газопостачальну службу
у канали пальника потрапив бруд або
волога
прочистити й просушити пальник
розсікач або кришка встановлена з
перекосом
правильно встановити деталі пальник
засмітилося сопло тонким дротом або голкою прочистити сопло
Пальник коптить або
горить із відривом
(проскоком) полум’я.
засмітилося сопло
деформований розсікач.
тонким дротом або голкою прочистити сопло
замінити розсікач
Пальник горить
напружено, з відривом
полум’я
занадто великий тиск у мережі правильно встановити деталі пальника
звернутися в газопостачальну службу
зменшити ручкою подачу газу до стабілізації горіння
Не працює все
електрообладнання
плита не приєднана до мережі підключити плиту
обрив шнура харчування * замінити шнур живлення
Не працює
электророзпал
- немає іскри
- є іскра, але не
запалює
- немає запалення
газу при працюючому
генераторі
іскра з розрядника не б’є в кришку
розсікача.
кришка коштує з перекосом
немає контакту кришки з розсікачем.
притерти кришку до розсікача (відцентрувати).
- очистити кришку від забруднень і просушити її.
ушкоджене провод розрядника * замінити розрядник
розрядник сильно забруднений або
залитий
почистити й просушити розрядник
зламаний керамічний корпус
розрядника
* замінити розрядник
ушкоджений генератор электророзпалу * замінити генератор ел. розжпалу
занадто великий тиск у мережі запалювати при меншій подачі газу
9. Не обертається або
клинить газовий кран,
відчувається запах
газу.
у кран потрапив сторонній предмет,
недостатньо змащення в конусній
парі газового крана.
очистити й змазати газовий кран.*
крани необхідно змазувати один раз у три роки.*
13
ПОДКЛЮЧЕНИЕ И ПОДГОТОВКА К РАБОТЕ
Стол встраиваемый считается герметичным, если падение давления по
маноUвакуумметру за 2 мин.не превышает 40 Па, при испытательном давлении
15000 Па.
Перед подключением проверить соответствие условий подключения (вид газа,
давление газа) настройке прибора.
Параметры настройки приведены в маркировке прибора (табличка) , а также в
свидетельстве о приемке настоящего руководства.
Перевод изделия на другой вид газа осуществляется заменой сопел и кранов
газовой службой. Комплект сопел и кранов поставляется по требованию заказчика
за отдельную плату.
После любого вида работ и техобслуживания специалист газовой службы обязан
проверить герметичность и работоспособность стола встраиваемого.
Подсоединение к газовой магистрали производится при помощи гибкого рукава
с накидной гайкой (приобретается потребителем), уголка и прокладок (приобрета-
ется потребителем). Присоединительная резьба G 1/2".
Выбранный гибкий рукав должен иметь сертификат соответствия и документ,
указывающий дату изготовления, срок службы и замены.
Стол встраиваемый подключается к сети 220В с заземлением. Розетка должна
находиться в легко доступном месте на расстоянии не более 1,5 м от места уста-
новки плиты.
Перед установкой изделия необходимо освободить сетевой шнур, включить в
электросеть, проверить работу устройства электрического розжига (при наличии),
конфорки.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание(ввод в эксплуатацию, проверка работы, наладка, за-
мена сопел и кранов при переводе на другой вид газа (табл. 1) смазка кранов и
др.) в процессе эксплуатации комплексно проводится работниками предприятий
газового хозяйства или работниками сервисного центра.
Владельцу запрещается самостоятельно подключать стол встраиваемый к газо-
вой сети, а также производить любые виды ее ремонта и смазки.

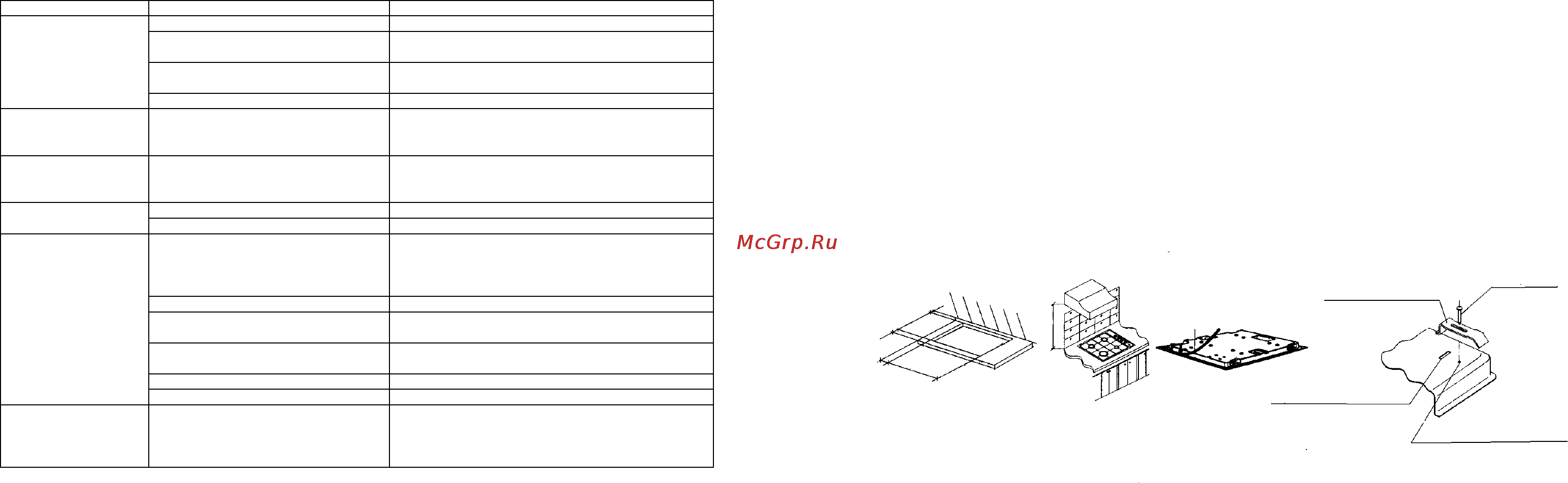

Рис. 3
Рис. 4
Рис. 5
Рис. 6
Прибор снабжён комплектом специальных прокладок, предназначенных для пре-
дотвращения попадания жидкости внутрь мебели. Для правильной установки про-
кладок тщательно выполняйте приведённые инструкции:
U Снимите полоски прокладки с основы, следя, чтобы от них не оторвалась про-
зрачная защитная бумага(при наличии).
Переверните рабочую поверхность. Правильно расположите прокладку «Е» (рис.
5) под краями рабочей поверхности таким образом, чтобы внешняя сторона про-
кладки точно совпала с внешним краем рабочей поверхности. Края полосок должны
совпадать, не выступая друг над другом.
U Наложите прокладку на рабочую поверхность, равномерно распределив её
пальцами. Снимите с прокладки полоску защитной бумаги(при наличии), вставье
рабочую поверхность в подготовленное в мебели отверстие.
U Если слева или справа находится стена, минимальное расстояние от неё до
стола встраиваемого должно соответствовать значению, указанному на рис. 3.
U Установка стола встраиваемого в мебели производится с помощью скобы мон-
тажной и винтов, входящих в комплектацию в соответствии с рис.6.
отверстие в корпусе
для скобы монтажной
65
474
62
200
(мин)
554
760
скоба монтажная
Е
винт самонарезной
отверстие в корпусе
для винта
