6
ПІДКЛЮЧЕННЯ І ПІДГОТОВКА ДО РОБОТИ
Стіл вбудований вважається герметичним, якщо падіння тиску по мано-вакуум-
метру за 2 хв.не перевищує 40 Па, при випробувальному тиску 15000 Па.
Перед підключенням перевірити відповідність умов підключення (вид газу, тиск
газу) настройці приладу.
Параметри настройки приведені в маркуванні приладу (табличка), а також в сві-
доцтві про приймання цього посібника.
Переналадка виробу на інший вид газу здійснюється заміною сопел і кранів газо-
вою службою. Комплект сопел і кранів поставляється на вимогу замовника за окре-
му платню.
Після будь-якого виду робіт і техобслуговування фахівець газової служби
зобов’язаний перевірити герметичність і працездатність столу вбудованого.
Приєднання до газової магістралі проводиться за допомогою гнучкого рукава з
накидною гайкою (придбається споживачем), кута і прокладок (придбається спожи-
вачем). Приєднувальне різьблення G 1/2".
Вибраний гнучкий рукав повинен мати сертифікат відповідності і документ, що
вказує дату виготовлення, термін служби і заміни.
Стіл вбудований підключається до мережі 220В із заземленням. Розетка повинна
знаходитися в легко доступному місці на відстані не більше 1,5 м від місця установки.
Перед установкою виробу необхідно звільнити мережний шнур, включити в елек-
тромережу, перевірити роботу пристрою електричного розпалу (за наявності), кон-
форки.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Технічне обслуговування(введення в експлуатацію, перевірка роботи, наладка,
заміна сопел і кранів при переналадці на інший вид газу (табл. 1) змащення кранів і
ін.) в процесі експлуатації комплексно проводиться працівниками підприємств газо-
вого господарства або працівниками сервісного центру.
Власнику забороняється самостійно підключати стіл вбудований до газової ме-
режі, а також проводити будь-які види його ремонту і змащення.
Крани пальників (поверхня пробки) періодично (один раз в три роки) підлягають
змащенню, що забезпечує їх нормальну роботу, фахівцями газової служби.
ПРАВИЛА ЗБЕРІГАННЯ
До установки виріб зберігається в заводській упаковці в закритих або інших при-
міщеннях з природною вентиляцією без штучно регульованих кліматичних умов,
згідно вимозі ГОСТ 15150-69.

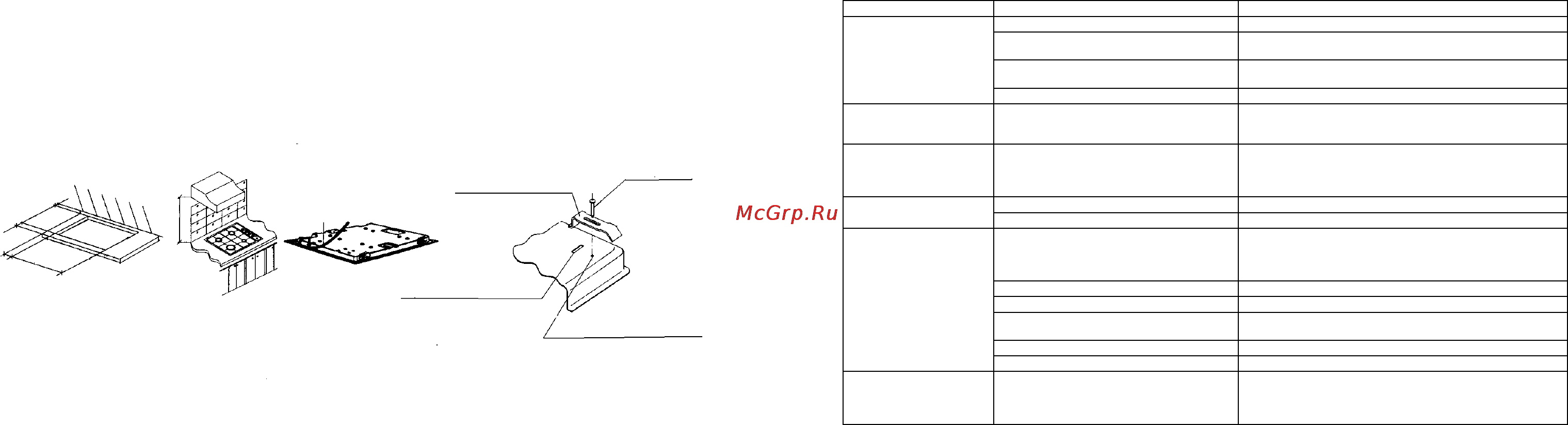

Мал. 3
Мал. 4
Мал. 5
Мал. 6
отвір в корпусі
для скоби монтажної
65
474
62
200
(мін)
554
760
скоба монтажна
Е
гвинт самонарізний
отвір в корпусі
для гвинта
під краями робочої поверхні так, щоб зовнішня сторона прокладки точно співпала із
зовнішнім краєм робочої поверхні. Краї смужок повинні співпадати, не виступаючи
один над одним.
- Накладіть прокладку на робочу поверхню, рівномірно розподіливши її пальцями.
Зніміть з прокладки смужку захисного паперу(за наявності), встановлюйте робочу
поверхню в підготовлений в меблях отвір.
- Якщо ліворуч або праворуч знаходиться стіна, мінімальна відстань від неї до
столу вбудованого повинна відповідати значенню, вказаному на мал. 3.
- Установка столу вбудованого в меблях проводиться за допомогою скоби мон-
тажної і гвинтів, що входять в комплектацію відповідно до мал. 6.
15
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Что происходит Причина Как устранить
Не горит, вяло или
неравномерно горит
горелка
слишком малое давление в сети обратиться в газоснабжающую службу
в каналы горелки попала грязь или
влага
прочистить и просушить горелку
рассекатель или крышка установлена
с перекосом
правильно установить детали горелку
засорилось сопло тонкой проволокой или иголкой прочистить сопло
Горелка коптит или
горит с отрывом
(проскоком) пламени.
засорилось сопло
деформирован рассекатель.
тонкой проволокой или иголкой прочистить сопло
заменить рассекатель
Горелка горит
напряженно, с отрывом
пламени
слишком большое давление в сети правильно установить детали горелки
обратиться в газоснабжающую службу
уменьшить ручкой подачу газа до стабилизации
горения
Не работает все
электрооборудование
плита не подсоединена к сети подключить плиту
обрыв шнура питания * заменить шнур питания
Не работает
электророзжиг
- нет искры
- есть искра, но не
зажигает
-нет воспламенения
газа при работающем
генераторе
искра с разрядника не бьет в крышку
рассекателя.
крышка стоит с перекосом
нет контакта крышки с рассекателем.
притереть крышку к рассекателю (отцентровать).
- очистить крышку от загрязнений и просушить ее.
поврежден провод разрядника * заменить разрядник
разрядник сильно загрязнен или залит почистить и просушить разрядник
сломан керамический корпус
разрядника
* заменить разрядник
поврежден генератор электророзжига * заменить генератор эл.розжига
слишком большое давление в сети зажигать при меньшей подаче газа
9. Не вращается или
клинит стержень
газового крана,
ощутим запах газа.
в кран попало инородное тело,
недостаточно смазки в конусной паре
газового крана.
очистить и смазать газовый кран.*
краны необходимо смазывать один раз в три года.*
