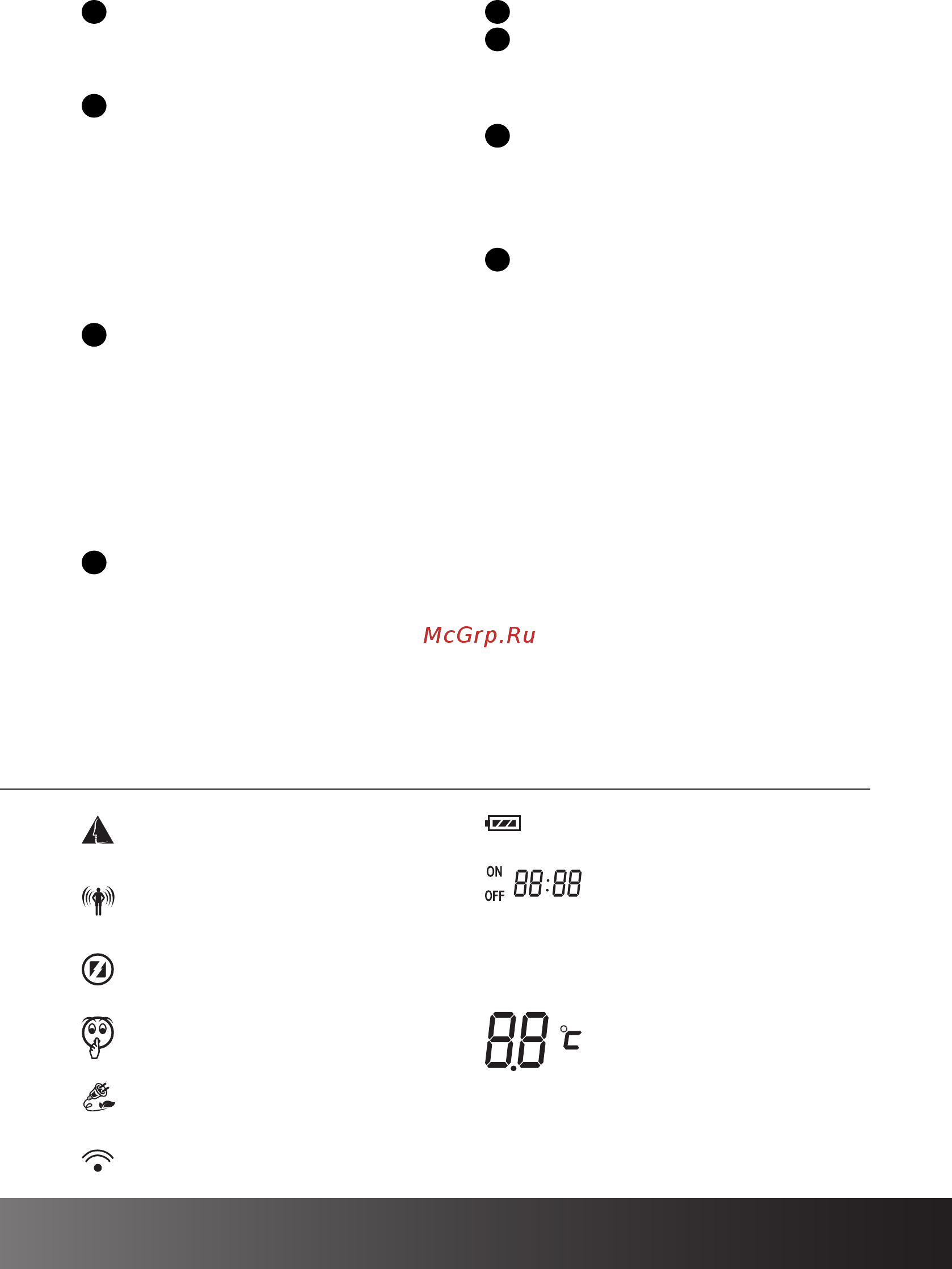

ИНДИКАЦИИ НА LCD
КНОПКИ TIMER ON/OFF
Используются для установки
времени включения/выключения
прибора по таймеру.
КНОПКА DIMMER (опция)
Нажатие выключает дисплей внут-
реннего блока. Нажмите любую
кнопку для включения.
KHOПКA SWING
Используется для включения/
выключения качания вер-
тикальных жалюзи и выбора их
желаемого положения.
Отображение
установленного таймера
и текущего времени
КНОПКА SLEEP
Используется для включения/
выключения режима SLEEP.
КНОПКА IFEEL
Для включения/выключения
режима IFEEL удерживайте
кнопку IFEEL в течение 5 сек.
При включенном режиме IFEEL
контроль температуры осу-
ществляется с учетом датчика
температуры в пульте ДУ.
КНОПКА SUPER
Используется для включения/
выключения режима быстрого
нагрева/охлаждения. (Быстрое
охлаждение: высокая скорость
вентилятора, 16 °С; Быстрый
нагрев:скорость вентилятора
«auto», 30°С)
КНОПКА CLOCK
Используется для настройки
текущего времени.
10
11
12
14
13
15
8
9
Передача сигнала
Индикатор LFEEL
Индикатор супер
Отображение
установленной
температуры
Индикатор QUIEТ
Индикатор ECONOMY
Индикатор SMART
Уровень заряда
