Hiberg AC-09 Elite [22/44] Монтаж внутреннего блока
![Hiberg AC-09 Elite [22/44] Монтаж внутреннего блока](/views2/1658079/page22/bg16.png)
22

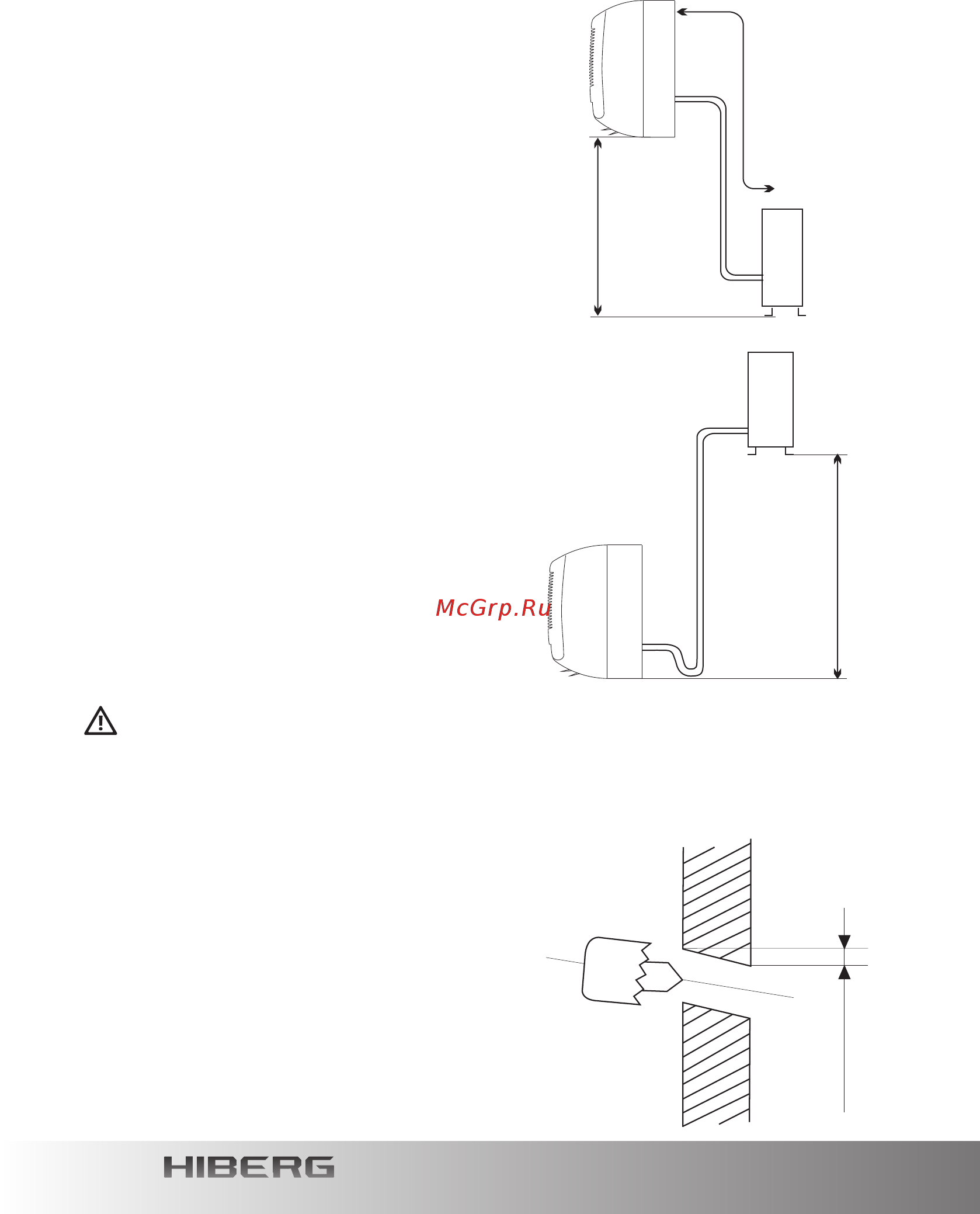

Внутренний блок
Внутренний блок
Максимальная
длина трубы
должна быть не
выше 15 м.
Максимальная
длина трубы
должна быть не
выше 15 м.
Стена
Улица
5–7 мм
Помещение
Высота устновки
не должна быть выше 5м.
Высота устновки
не должна быть выше 5м.
Наружный
блок
Наружный
блок
МОНТАЖ ВНУТРЕННЕГО
БЛОКА
Перед монтажом внутреннего бло-
ка следует выбрать место для его
установки. Ниже приведены условия,
выполнение которых позволит по-
добрать подходящее место.
Место для установки блока должно
удовлетворять следующим требо-
ваниям.
• Хорошая циркуляция воздуха.
• Удобство организации дренажа.
• Шум при работе блока не должен
беспокоить других людей.
• Прочное, не передающее вибра-
цию основание.
• Достаточная несущая способ-
ность стены, позволяющая вы-
держать вес блока.
• Место размещения блока должно
находиться на расстоянии не ме-
нее одного метра от других элек-
трических приборов (телевизоров,
радиоприемников, компьютеров).
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ
блок в следующих местах:
Возле источников тепла, пара или
горючих газов.
• Возле легковоспламеняющихся
предметов, например штор или
одежды.
• Вблизи препятствий, способных
помешать циркуляции воздуха.
• Возле дверных проемов.
• В местах, подверженных воздей-
ствию прямого солнечного света.
