Cдвоенный приемник ЕM 550 G2

Подключение к усилителю/микшерному пульту

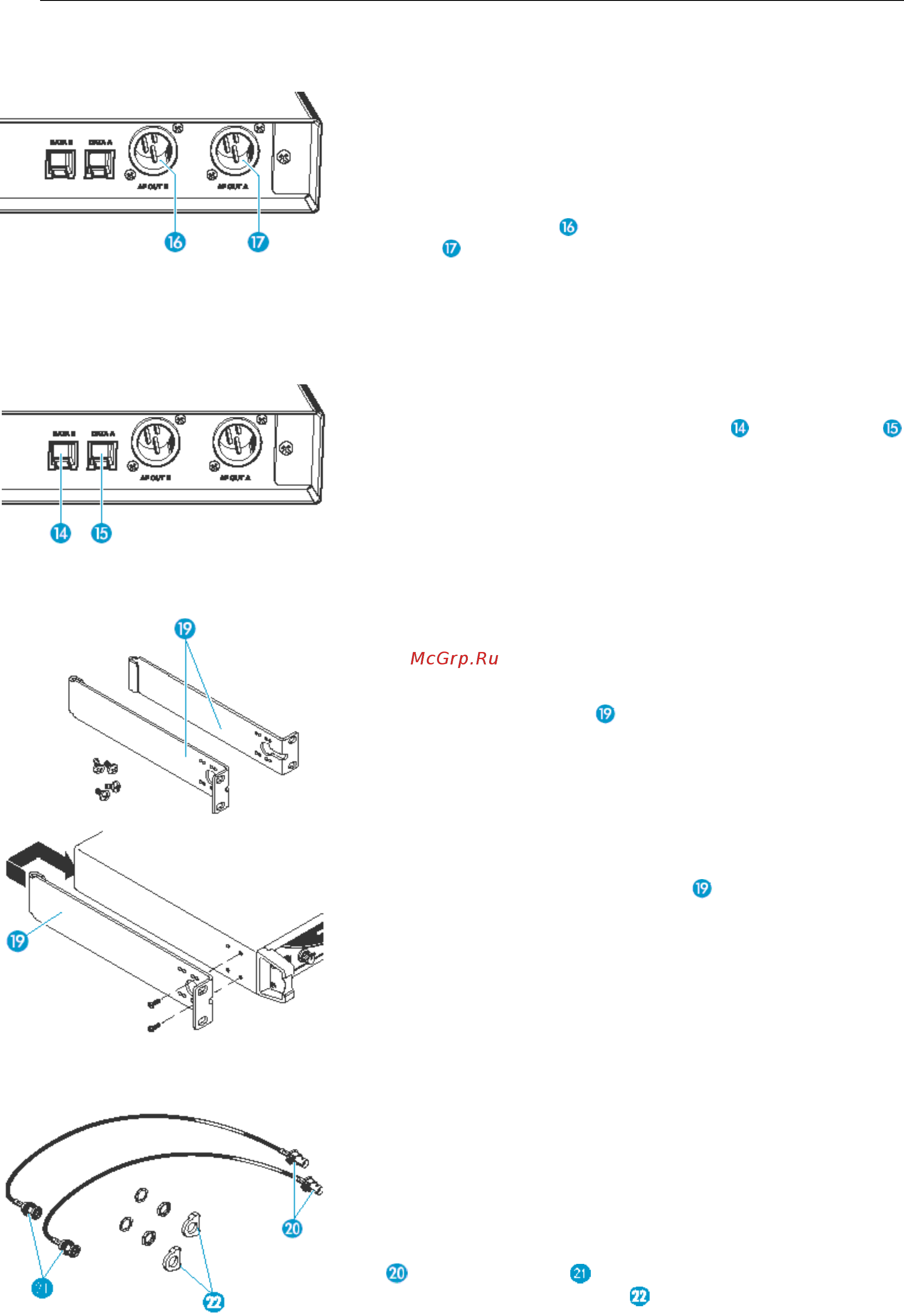

Два звуковых выхода оборудованы балансными

разъемами XLR-3M с трансформаторными развязками. К

каждому выходу можно подключить усилитель и/или

канал микшерного пульта.

► Подключите усилитель / микшерный пульт к XLR-3M

гнездам AF OUT В

(секция приемника RX B) или AF

OUT А

(секция приемника RX А).

► Через рабочее меню настройте уровень сигнала,

подаваемый со звуковых выходов (AF OUT А/В) на

входы усилителя / микшерного пульта (подробнее о

настройке уровней см. стр. 58).

Сервисные интерфейсы

Два сервисных интерфейса DATA A и DATA B

применяются исключительно в целях технического

обслуживания устройства.

Установка сдвоенного приемника в рэковую

стойку

Для установки сдвоенного приемника в рэк требуется

адаптер GA 2, который состоит из:

• двух рэковых «ушек»

• 4 саморезов М 3х6

► Приставьте два рэковых «ушка» к боковым панелям

приемников.

► Закрепите рэковые «ушки» с помощью шурупов M 3x6.

► Вдвиньте приемники в рэк.

► Надежно закрепите гайками «ушки» на профиле рэка.

Установка антенн

При установке сдвоенного приемника в рэк следует

воспользоваться набором GA 3030 AM (аксессуар) для

установки телескопических антенн на лицевой панели

адаптера GA 2. Набор GA 3030 AM состоит из:

• 2 кабелей с разъемами BNC (соединение BNC-гнезда

с BNC-разъемом )

• 2 держателей для антенн

• 2 плоских шайб

• 2 гаек
