Cдвоенный приемник ЕM 550 G2
© 2004, I.S.P.A. – Engineering, Л. Орлов, перевод на русский язык
43

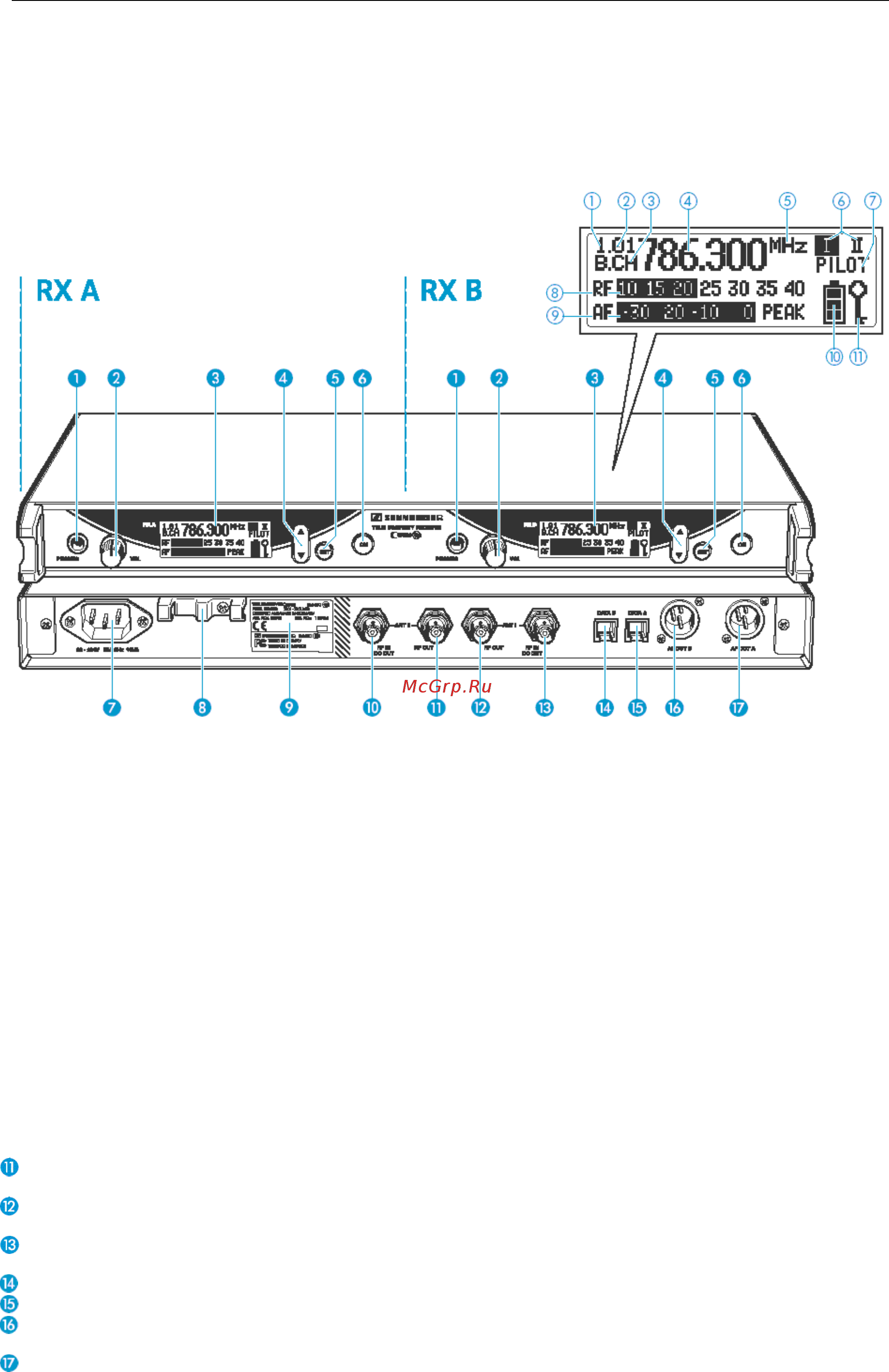

Обзор элементов управления
Сдвоенный приемник EM 550 G2 состоит из двух полных секций (RX A и RX B) приемников
в едином рэковом корпусе. Обе секции приемников могут работать независимо друг от
друга, поэтому элементы управления доступны раздельно для каждого приемника.
Элементы управления Панель ЖК-дисплея
n Выход на наушники (PHONES), гнездо 1/4” (6,3
мм) джек
① Отображение текущего банка «1…8, U»
o Регулятор громкости наушников (VOL)
② Номер текущего канала «1…20»
p ЖК-дисплей с подсветкой
③ «B.CH» - аббревиатура для банка (В) и номера канала (СН)
q Кнопка ▲/▼ с подсветкой
④ Символьный дисплей
r Кнопка SET
⑤ При отображении частоты появляется «MHz»
s Кнопка ON с подсветкой – вкл./выкл. питания
(служит как ESC (отмена) в текущем меню)
⑥ Иконки разнесенного приема (активность антенны I или II)
t Гнездо для подключения шнура электропитания
⑦ Иконка «PILOT» - активность пилот-тона
u Фиксатор шнура электропитания
⑧ Индикатор принятого РЧ-сигнала «RF»
v Серийный номер и инфо об устройстве
⑨ Индикатор принятого звукового сигнала «АF» с
индикатором перегрузки «PEAK»
w Разъем BNC, антенный вход 2
(ANT II – RF IN, DC OUT)
⑩ 4-сегментный индикатор разрядки батареек в передатчике
Разъем BNC, выход каскадирования 2
(ANT II - RF OUT)
⑪ Иконка активности защищенного режима (Lock)
Разъем BNC, выход каскадирования 1
(ANT I - RF OUT)
Разъем BNC, антенный вход 1
(ANT I – RF IN, DC OUT)
Сервисный интерфейс B (DATA B)
Сервисный интерфейс A (DATA A)
Гнездо XLR-3M, звуковой выход А (AF OUT B),
балансный
Гнездо XLR-3M, звуковой выход В (AF OUT B),
балансный
Примечание:
Более подробные иллюстрации и примеры изображений на
дисплеях приведены в параграфе «Выбор заглавной страницы
меню» на стр. 60
