Инструкция по монтажу
2
EWLP012~065KAW1N
Бесконденсаторные чиллеры с водяным охлаждением
4PW30042-1
Возможности
■ Слаботочные контакты сигналов
•работы чиллера/насоса
• аварии
■ Входы для удаленных устройств
• дистанционного запуска/остановки
• управления работой вентилятора (см. прилагаемую к чиллеру
электрическую схему)

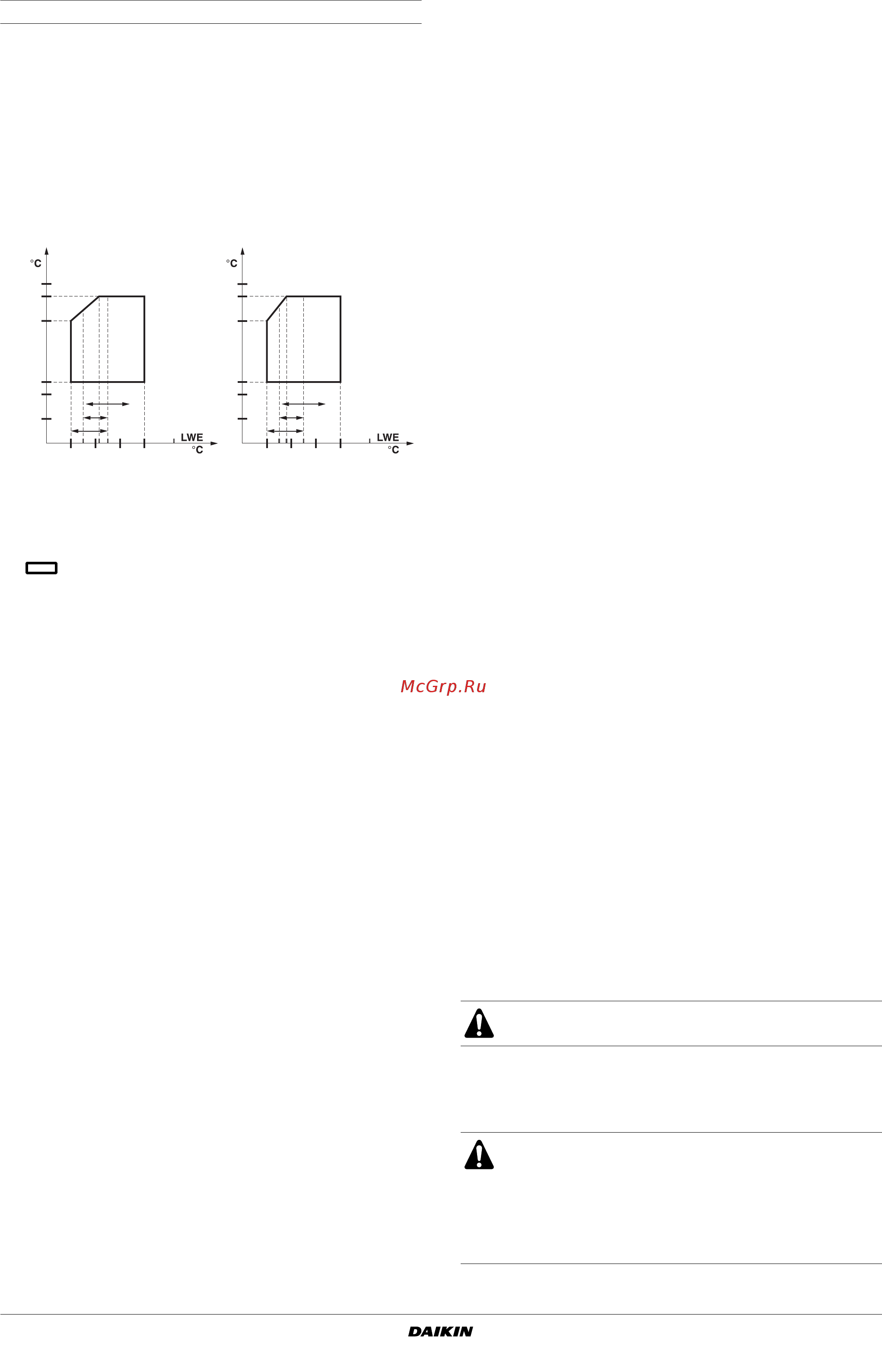

Рабочий диапазон
Основные элементы
(смотрите прилагаемую к чиллеру
схему)
1 Компрессор
2 Испаритель
3 Накопитель
4 Электрический щиток
5 Вход охлаждаемой воды
6 Выход охлажденной воды
7 Запорный вентиль на нагнетании
8 Запорный вентиль в контуре жидкого хладагента
9 Датчик температуры воды, входящей в испаритель
10 Датчик защиты от замерзания
11 Цифровой пульт управления с дисплеем
12 Ввод кабеля электропитания
13 Шаровой вентиль (устанавливается на месте)
14 Фильтр для воды (устанавливается на месте)
15 Клапан выпуска воздуха (устанавливается на месте)
16 Тройник для клапана выпуска воздуха (устанавливается на месте)
17 Реле протока (с тройником) (устанавливается на месте)
18 Главный выключатель
Выбор места установки
Эти чиллеры предназначены для установки в помещении; место
их установки должно удовлетворять нижеперечисленным
условиям:
1 Основание, на котором устанавливается чиллер, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2 Вокруг чиллера должно быть достаточно свободного места
для проведения технического обслуживания.
3 На месте установки должна быть исключена возможность
возгорания.
4 Выбирайте место установки чиллера так, чтобы
естественный звук его работы никого не беспокоил.
5 Проверьте, чтобы было исключено повреждение места
установки в случае утечки воды из агрегата.
Осмотр и транспортировка чиллера
Непосредственно после доставки чиллер следует тщательно
осмотреть и обо всех повреждениях незамедлительно сообщить
представителю компании-перевозчика.
Распаковка и размещение чиллера
1 Разрежьте обвязочную ленту и снимите с чиллера картон-
ную упаковку.
2 Разрежьте обвязочную ленту и снимите со стеллажа
картонные ящики с трубопроводными элементами.
3 Отвинтите четыре винта, которыми чиллер прикреплен
к стеллажу.
4 Выровняйте чиллер по обоим направлениям.
5 С помощью четырех анкерных болтов с резьбой М8
зафиксируйте чиллер на бетонном основании.
6 Снимите переднюю сервисную панель.
Выбор материала трубопровода
1 Загрязнение внутренних поверхностей труб (включая
масла) должно быть не более 30 мг/10 м.
2 В контуре циркуляции хладагента используйте трубы,
имеющие следующие конструкционные характеристики:
-материал труб: Медь, подвергнутая фосфорнокислой
антиокислительной обработке для хладагента.
-размер: Чтобы определить размеры труб, смотрите
«Технические характеристики» на странице 1.
-толщина труб в контуре хладагента должна
соответствовать местным и общегосударственным
нормативам. Расчетное давление при использовании
хладагента R407C составляет 3,3 МПа.
3 При невозможности использования труб необходимых
размеров (дюймовых размеров) допускается использо-
вание труб других диаметров (миллиметровых размеров)
с учетом следующих рекомендаций:
-подбирайте диаметр трубы так, чтобы он максимально
соответствовал необходимому.
-в местах стыковки труб дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются на внутреннем рынке).
Подключение контура циркуляции
хладагента
CT
Температура конденсации (bubble)
LWE
Температура воды на выходе из испарителя
a
Гликоль
b
Вода
Стандартный рабочий диапазон
01020-10
-5 5 3225
0
10
20
50
60
CT
ZL
ZL
ZH
ZH
ZL
ZH
1.5
1.5
1.5
25
a b
a b
a b
01020-10
-5 5 3225
0
10
20
25
50
60
CT
ZL
ZL
ZH
ZH
ZL
ZH
-2
-2
-2
65 65
a b
a b
a b
EWLP012~030 EWLP040~065
По нормативам RLK резьбовые соединения на запорных
вентилях следует заменить паяными соединениями.
Чиллеры оборудованы патрубками отвода (сторона
нагнетания) и подачи хладагента (сторона жидкости),
которые служат для соединения с внешним конденса-
тором. Прокладка трубопроводов должна осущест-
вляться квалифицированными специалистами и
проводиться в соответствии с общеевропейскими и
национальными стандартами.
