Ariston GENUS X 35 FF [6/9] Размеры и подсоединения

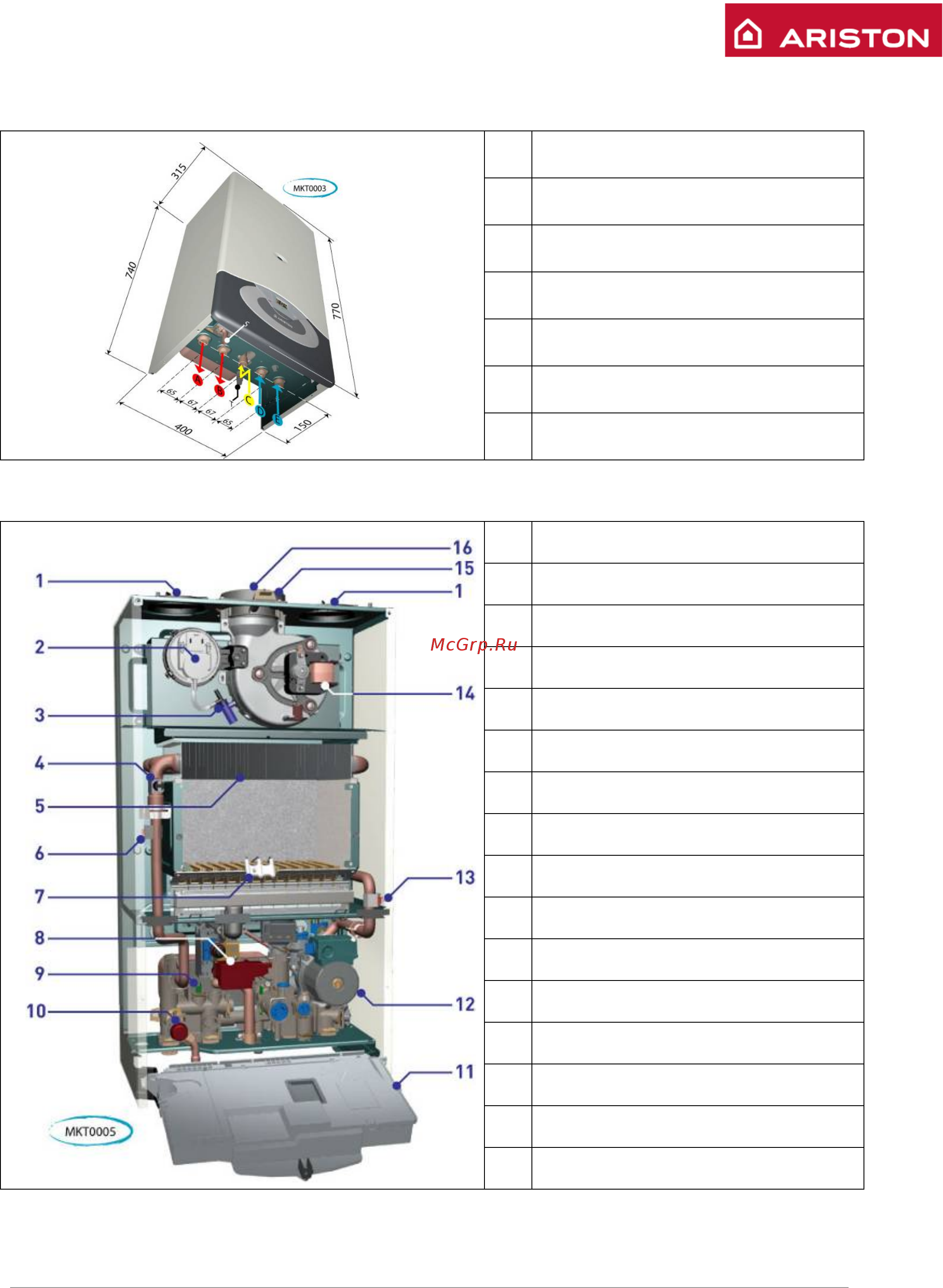

1.6. Размеры и подсоединения

Подача в систему отопления

Выход ГВС

Подача газа

Вход ГВС

Возврат из системы отопления

Выход предохранительного клапана

Кран слива

1.7. Общий вид, внутренние компоненты

Воздухозаборник для раздельной

системы дымоудаления/подачи воздуха

2 Пневмореле

3 Сборник конденсата пневмореле

4 Термостат перегрева

5 Основной теплообменник

6 Датчик температуры подачи NTC1

Горелка с электродами розжига и

контроля пламени

8 Газовый клапан и устройство зажигания

Датчик NTC контура ГВС

10 Сбросной клапан 3 бара

11 Панель управления

12 Циркуляционный насос

13 Датчик возврата NTC2

14 Вентилятор

Отверстия для анализа продуктов

сгорания

16 Вытяжной коллектор
