1.3 Комплектация

Компрессор поставляется в продажу в следующей комплектации*:

Компрессор 1

Воздушный фильтр 3

Колесо с крепежом 3

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

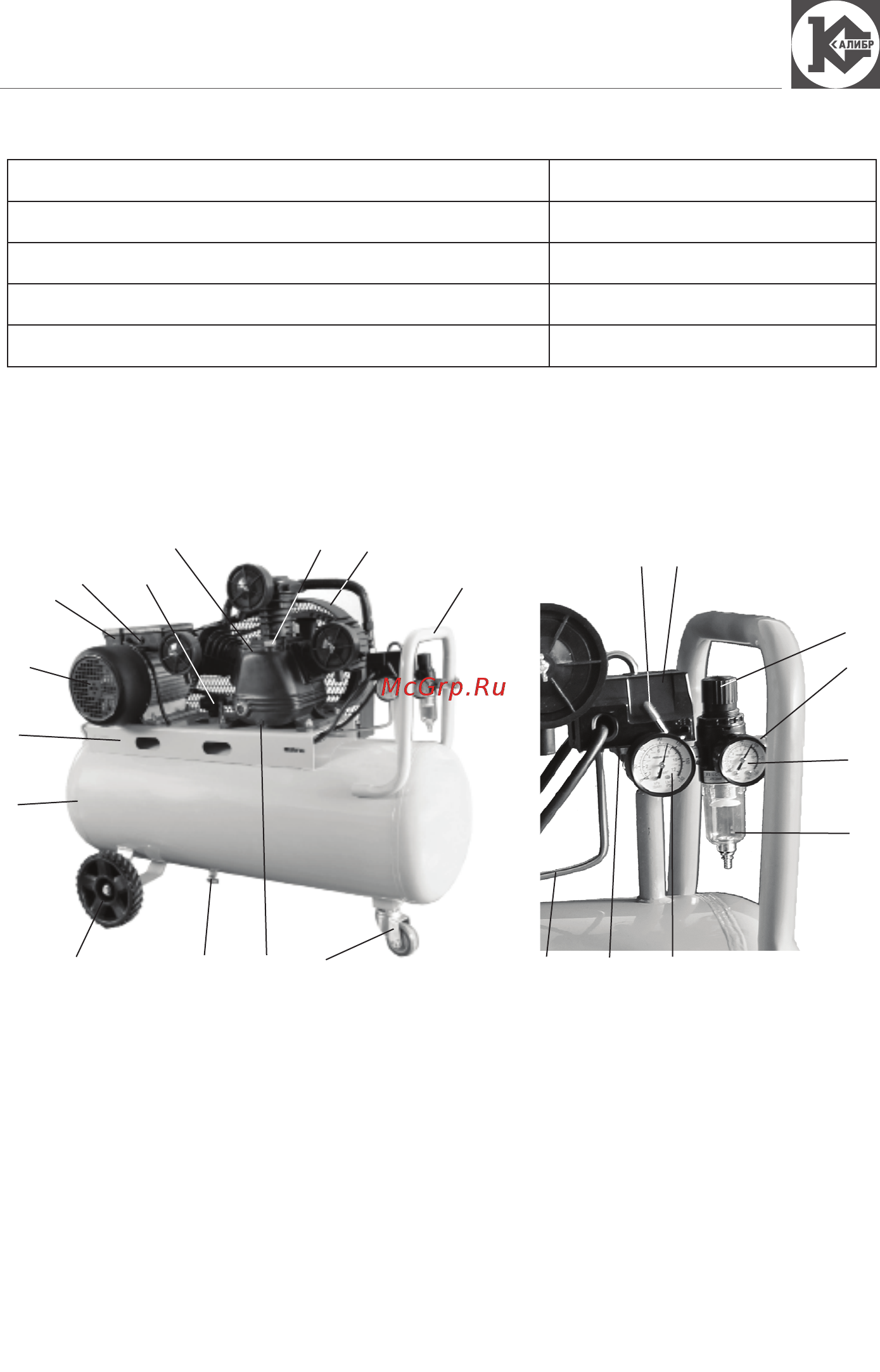

Общий вид компрессора представлен на рисунке 1.

1 - ресивер; 2 – платформа; 3 – электродвигатель; 4 – конденсаторная коробка;

5 – тепловое реле; 6 – блок цилиндров; 7 - рычаг включения реле давления; 8 – реле

давления; 9 – рукоятка редукционного клапана;10 – выходной штуцер (быстроразъёмный)

сжатого воздуха; 11 – вентиль слива конденсата; 12 – клапан предохранительный;

13 – пробка маслосливного отверстия; 14 – пробка маслозаливной горловины; 15 –

разгрузочный воздухопровод; 16 – защитная решётка ремня; 17 - колесо; 18 - колесо

поворотное; 19 - обратный клапан; 20 - манометр давления в ресивере; 21 - манометр

давления в выходном штуцере; 22 - влагоотделитель; 23 - ручка транспортировочная;

24 - воздушный фильтр; 25 - окно контроля уровня масла.

рис.1
