• Охладители • R-407C • EWTP-MBY
1
9
• Системы жидкостного отопления или охлаждения • Охладители
30

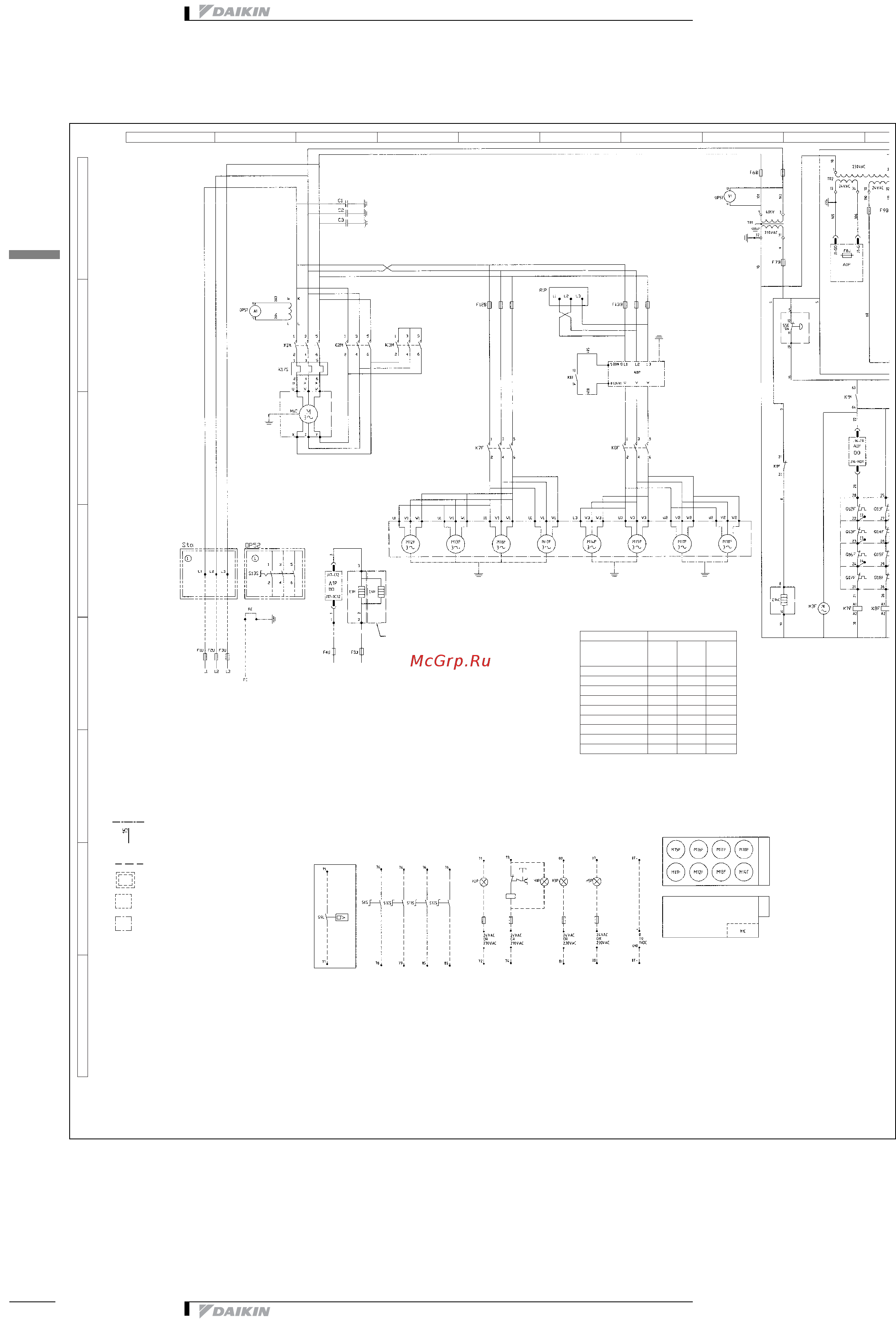

9 Монтажная схема
9 - 1 Монтажная схема
0TW56566-1
J2 (B1-VDC): Высокое давление C1
J2 (B2-VDC): Низкое давление C1
J2 (B3-VDC): Перемен.Al1
J3 (B4-BC4): Датчик температуры воды на входе испарителя
J3 (B5-BC5): Датчик температуры воды на выходе испарителя C1
J6 (B4-GND): Наружный воздух
J6 (B7-VDC): Обратная связь по мощности C1
J6 (B8-VDC): - -
Цифровой вход
J5 (ID1-IDC1): Реле высокого давленияC1
J5 (ID2-IDC1): Стандартный контроллер последовательности
фаз C1
J5 (ID3-IDC1): Реле максимального тока C1
J5 (ID4-IDC1): Устройство термической защиты на выпуске C1
J5 (ID5-IDC1): Устройство термической защиты компрессора
C1
J5 (ID6-IDC1): Аварийный останов
J5 (ID7-IDC1): Реле протока
J5 (ID8-IDC1): Кан.DI1:OPHR=режим рекуперации тепла
J7 (ID9-IDC9): Перемен.DI2
J7 (ID10-IDC9): Перемен.DI3
J7 (ID11-IDC9): Перемен.DI4
J7 (ID12-IDC9): - -
J8 (ID13-IDC13): - -
J8 (ID14-IDC13): Ступень скоростей вентилятора inv C1 ошибка
J12 (C1-NO1): Звезда компрессора C1
J12 (C2-NO2): Треугольник компрессора C1
J12 (C1-NO3): Компрессор ВКЛ C1
J13 (C4-NO4): 12% C1
J13 (C4-NO5): - -
J13 (C4-NO6): - -
J14 (C7-NO7): Аварийный сигнал
J15 (C8-NO8): Насос
J16 (C9-NO9): Ступень скоростей
вентилятора Вкл.-Выкл. из C1
J16 (C9-NO10): - -
J16 (C9-NO11): - -
J17 (C12-NO12): Ch. DO 1: Ленточный нагреватель
испарителя
J18 (C13-NO13): Кан.DO2:OPHR=Насос кондиционера
рекуперации тепла
J5 (ID8-IDC1):
J7 (ID9-IDC9):
J7 (ID10-IDC9):
J7 (ID11-IDC9):
Двойное заданное значение / Дистанционный
п
ВКЛ/ВЫКЛ /Режим рекуперации тепла
включение/выключение ограничения мощност
и
уровень шума
Краткое описание переменных цифровых вых
о
J18 (C13-NO13):
насос конденсатора рекуперации тепла /2-йн
а
Общий режим работы/100%мощность / естест
Краткое описание переменного аналогового в
х
J2 (B3-GND):
Датчик температуры воды конденсатора реку
п
Сигнал заданного значения 0-1V/0-10V/0-20mA
/
(только автономный блок или Подчиненный 1)
/ DICN, датчик температуры воды на выходе ис
п
Главный)
Цифровый выходАналоговый вход
ПРИМЕЧАНИЯ К ДЕЙСТВИЯМ ПЕРЕД ПУСКОМ БЛОКА
(1) d L1,L2,L3: Основные клеммы
d 1-70: Клеммы на главной шине
d 71-88: Клемма на местной шине
d U-Z: Основные клеммы на клеммной коробке
компрессора
d A-N: Другие клеммы на клеммной коробке
компрессора
(2)
= Проводка заземления
(3)
= Количество проводов 15
(4)
15
= Количество клемм 15
(5)
= Местная поставка
(6)
= Доп. обор.
(7)
= Не устан. в клеммной коробке
(8)
=PCB
(9) F1 = Продолжение подсоединения на месте
’F1’
(10)
j
1
= Несколько возможностей монтажа
проводки
Аварийный сигнал
Работа C1
Переменный вход 1
OP HR по умолчанию: реж.
рекуп. Тепла
Переменный вход 2
(вн. двойная настройка)
Стандартный вентилятор
Предохранители +
защита от
максимального тока
EWA/TP200 EWA/TP280 EWA/TP340
F1U,F2U,F3U 3x200gL 3x250gL 3x355gL
F4U,F5U 2A 2A 2A
F6B 4A 4A 4A
F7B 2A aM 2A aM 2A aM
F8U 2A 2A 2A
F9B 1A T 1A T 1A T
F12B 10A 10A 10A
F13B 16A 16A 16A
K17S 88 119 152
Контроллер
электропитания
Электропитание
3∼50Hz 400V
Электропитание
1∼50Hz 230V
(11) Входные клеммы для
местной проводки
ОБЯЗАТЕЛЬНО
Контакт
насоса
Пример: Конфигурируемые
переключатели для функции
дистанционного управления
(12) выходные клеммы для местной проводки
Максимальный выходной ток: Активный:
2A, индуктивная нагрузка: 2A/Cas Phi 0,4
ПРИМЕР
Контактор,
змеевик
испарителя,
водяной
насос
- Рекомендуемые плавкие предохранители gL/gG
(также допускается aM ) в соответствии со
стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG, F4U, F5U = gL/gG)
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНК
Ц
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
Вид блока сверху
Вид блока сбоку
EWTP200∼340MBY
(13)
1 23456789
A
B
C
D
E
F
G
H
Переменный вход 3
(вн. включить/отключить
огран. мощн.1)
Клеммная
коробка
Контакт насоса (= общий режим работы, без OP DICN)
Электропитание
J1-G: 24 Vac
J1-G0: Ссылка (GND)
RS48S подсоединение
J11 - TX -:
J11 - TX +:
J11 - GND:
Краткое описание переменных цифров
ы
Переменный вход 4
(вн. включить/отключить
огран. мощн.2)
Переменный DO2
OP HR по умолчанию: Насос
кондиционера рекуперации тепла
Аналоговый выход
(С преобразованием в цифровые выходы =DO)
J4 (VG0-Y1): Регулирование повышения нагрузки двигателя C1
J4 (VG0-Y2): Регулирование снижения нагрузки двигателя C1
J4 (VG0-Y3): Инв. ступеней вентилятора C1
Только для OP HR
Переменный AI1
(вн. настройка, сигнал 0-1 В)
