9 Монтажная схема

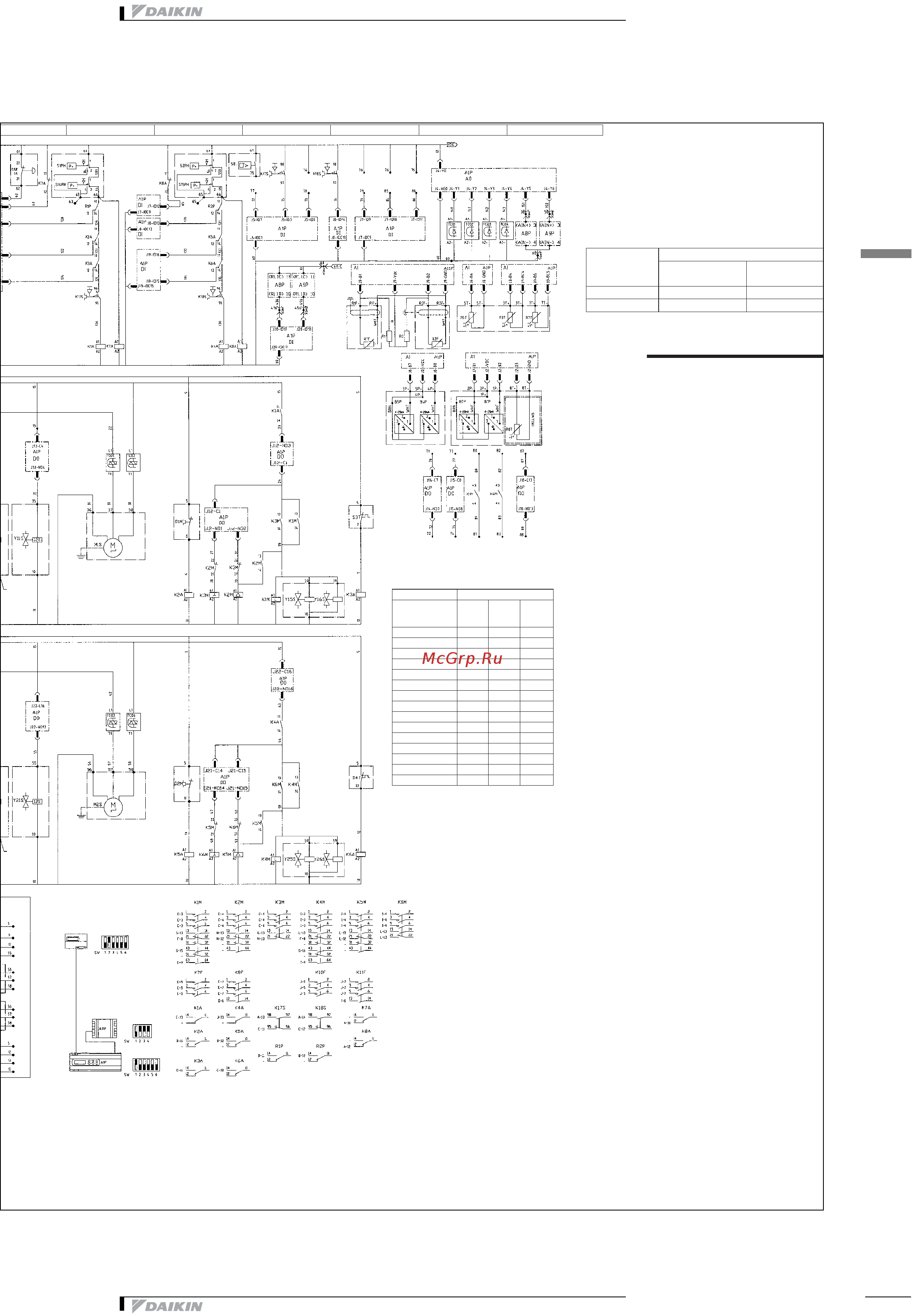

9 - 1 Монтажная схема
Местная поставка
Невозм. как доп.
функция
Возм. как до
функция
Обязат.###
Необязат. ∗∗∗
Y17S,Y27S Клапан экономайзера контур 1, контур 2
Y16S,Y26S Электромагнитный клапан линии для жидкости контур
Y15S,Y25S Клапан впрыска жидкости компрессора контур 1, конту
р
Y11S,Y21S Ступень 12% мощности для компрессора контур 1, конт
у
V1** Волтьметр дляконтур 1-2
TR2 Контроллер питания трансформатора + цифровые вх
о
TR1 Цепь управления трансформатора
TCO1..TCO4 Оптопара (Аналогово-цифровой сигнал)
S14PH,S15PH Реле высокого давления контур 1, контур 2
S13S ## Главный выключатель
S9L # Замыкающийся контакт при работе насоса
S8L # Реле протока
S10S ∗
S11S,S12S
Переменный переключатель для функции дистанцион
управления (дист. пуск-останов, двойное заданное зна
ч
включение/выключение ограничения мощности 1/2/3/4)
S6S Выключатель для режима рекуперации тепла (только
д
S5E Кнопка аварийного останова
S3T,S4T Устройство термической защиты на выпуске контур 1,
к
S1PH,S2PH Реле высокого давления контур 1, контур 2
R8T ∗∗
датчик температуры с переменной функцией: датчик
д
температуры воды на выходе испарителя, DICN или дат
температуры воды конденсатора рекуперации тепла
R7T Датчик температуры смеш. воды на выходе
R6T Датчик температуры воды на выходе испарителя, кон
т
R5T Датчик температура наружного воздуха
R4T Датчик температуры воды испарителя на выходе конт
у
R3T Датчик температуры воды испарителя на входе испар
и
R1P,R2P Стандартный контроллер последовательности фаз ко
н
R1F,R2F Сопротивление цепи обратной связи для контура 1
R1,R2 Дополнительное сопротивление для цепи обратной с
в
Q1M,Q2M
Устройство термической защиты двигателя компресс
о
контур 2
Q21F-Q26F Цепь устройства термической защиты для двигателя
в
Q11F-Q16F
Устройства термической защиты для двигателя венти
л
1
PE Основная клемма заземления
M1S,M2S
Бесступенчатое регулирование мощности для контур
а
компрессора
M1C,M2C Двигатель компрессора контур 1, контур 2
M3F Клеммная коробка двигателя вентилятора
M21F-M26F Двигатели вентилятора контур 2
M11F-M16F Двигатели вентилятора контур 1
K7A,K8A
Дополнительное реле для средств безопасности Выс
о
контур 1, контур 2
K3A,K6A
Дополнительное реле устройства термической защит
ы
выпуске контур 1, контур 2
K2A,K5A
Дополнительное реле устройства термической защит
ы
компрессора контур 1, контур 2
K1A,K4A Дополнительное реле для средств безопасности конт
у
K17S,K18S Реле максимального тока для контура 1, контур 2
K8F, K11F Контактор вентилятора для контура 1, контур 2(Инвер
т
K7F,K10F Контактор вентилятора для контура 1, контур 2(Вкл./В
ы
K3M,K6M Контактор ′звезды′ для контур 1, контур 2
K2M,K5M Контактор ′треугольника′ для контур 1, контур 2
K1M,K4M Линейный контактор для контур 1, контур 2
J12...J18
J21,J22
Цифровый выход
J5,J7,J8,J19 Цифровой вход
J4 Аналоговый выход
J2,J3,J6,J20 Аналоговый вход
J11,J23 RS485 подсоединение
J1 Электропитание
H5P∗ Переменный выход
H4P ∗ Индикатор работы компрессора 2
H3P ∗ Индикатор работы компрессора 1
H2P ∗ Индикатор аварийной сигнализации
H1P ∗ Индикатор общего режима работы
F14B
Плавкий предохранитель для клеммной коробки двиг
а
вентилятора
F22B,F23B
Плавкий предохранитель для контура 1 двигателей ве
н
контур 2
F12B,F13B
Плавкий предохранитель для контура 1 двигателей ве
н
контур 2
F10S,F11S
Автоматические выключатели с плавкими предохрани
т
контура 1, контура 2
F9B Плавкий предохранитель для вторичной обмотки TR2
F8U Плавкий предохранитель защиты от перенапряжения
д
F7B Плавкий предохранитель для вторичной обмотки TR1
F6B Плавкий предохранитель для первичной обмотки TR1
F4U,F5U # Плавкие предохранители для нагревателя испарител
я
F21U..F23U # Главные предохранители
F11U..F13U # Главные предохранители
F1U,F2U,F3U # Главные предохранители
E3H..E6H испаритель, нагреватель конденсатора контур 1, конту
р
E1HC,E2HC Обогреватель картера, компрессор контур 1
C1..C3,C4..C6 Конденсатор
B2P,B5P Датчик высокого давления для контура 1, контур 2
B1P,B4P Датчик низкого давления для контура 1, контур 2
A8P,A9P частотный инвертор контур 1, контур 2
A11P Контроллер платы расширения
A1P PCB пульта управления
A1 ∗∗ Трансформатор тока, амперметр для контур 1, контур
2
J12 (C1-NO1): Звезда компрессора C1
J12 (C2-NO2): Треугольник компрессора C1
J12 (C1-NO3): Компрессор ВКЛ C1
J13 (C4-NO4): 12% C1
J13 (C4-NO5): - -
J13 (C4-NO6): - -
J14 (C7-NO7): Аварийный сигнал
J15 (C8-NO8): Насос
J16 (C9-NO9): Вкл/выкл ступеней вентилятораC1
Краткое описание переменных цифровых входов DI 1-2-3-4:
J5 (ID8-IDC1):
J7 (ID9-IDC9):
J7 (ID10-IDC9):
J7 (ID11-IDC9):
Двойное заданное значение / Дистанционный переключатель ВКЛ/ВЫКЛ /
включение/выключение ограничения мощности 1-2-3-4 / низкий уровень шума
Краткое описание переменных цифровых выходов DO2:
J18 (C13-NO13):
насос конденсатора рекуперации тепла /2-й насос испарителя / Общий
режим работы/ 100% мощность / естественное охлаждение
Краткое описание переменного аналогового входа AI 1
J2 (B3-GND):
Датчик температуры воды конденсатора рекуперации тепла/
Сигнал заданного значения 0-1V/0-10V/0-20mA/4-20mA
(только автономный блок или Подчиненный 1)
/DICN,датчик температуры воды на выходе испарителя (только Главный)
Цифровый выход
Стандартный вентилятор
Предохранители +
защита от
максимального тока
EWA/TP400 EWA/TP460 EWA/TP540
F11U,F12U,F13U 3x250gL 3x300gL 3x300gL
F21U,F22U,F23U 3x250gL 3x250gL 3x300gL
F1U,F2U,F3U 3x400gL 3x425gL 3x500gL
F4U,F5U 4A 4A 4A
F6B 2x4A 2x4A 2x4A
F7B 4A 4A 4A
F8U 2A 2A 2A
F9B 2x1A T 2x1A T 2x1A T
F10S 3x200gL 3x250gL 3x250gL
F11S 3x200gL 3x200gL 3x250gL
F12B,F13B 3x16A 3x16A 3x16A
F22B,F23B 3x25A 3x25A 3x25A
F14B −− 1A 1A
K17S 88 119 119
K18S 88 88 119
- Рекомендуемые плавкие предохранители gL/gG
(также допускается aM ) в соответствии со
стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG, F4U, F5U = gL/gG)
(F11U, F12U, F13U = gL/gG, F21U, F22U, F23U = gL/gG)
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
(13)
Переменный
вход 1
Переменный
вход 2
10 11 12 13 14 15 16
Переменный
вход 4
Переменный
вход 3
(16) Соединение между PCB и положение перемычек и микропереключателей
клемм пользователя для дистанционного управления.
ВсистемеDICN действителен только для главного блока.
Подчиненные блоки см. в инструкциях по установке.
Клемма пользователя
для дистанционного
управления
АДРЕС =2
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
ы
на выпуске
ы
i
nv C1 ошибка
i
nv C2 ошибка
J16 (C9-NO10): - -
J16 (C9-NO11): - -
J17 (C12-NO12): Ch. D01: Кан.DO1:Ленточный
нагреватель испарителя
J18 (C13-NO13): Кан.DO2:OPHR=Насос
кондиционера рекуперации тепла
J21 (C14-NO14): Звезда компрессора C2
J21 (C15-NO15): Треугольник компрессора C2
J22 (C16-NO16): Компрессор ВКЛ C2
J22 (C16-NO17): 12% C2
J22 (C16-NO18): - -
м
ной
е
ство проводов в
а
беле между
м
мной коробкой
м
прессора 2 и
вной клеммной
коробкой
15
для EWAP400: RED
для EWAP460-540: BLK
для EWAP400: RED
для EWAP460-540: BLK
Только для OP
HR
Только для OP HR
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
т
олько
0
только
Электропитание
J1-G: 24 Vac
J1-G0: Ссылка (GND)
RS485 подсоединение
J11-TX-:
J11-TX+:
J11-GND:
