1.6 Общий вид и устройство

1.6.1 Общий вид шлифмашины представлен на рис.1

1.6.2 Основные элементы шлифмашины: ротационный пневмодвигатель и

эксцентриковый механизм расположены в корпусе (рис.1 поз.1) из композитных

материалов, значительно снижающих вес инструмента. Шлифовальная шкурка

для разного материала (белая - краска, лак, шпаклёвка; красная - дерево, ме-

талл; чёрная - камень, керамика, пластик), и разной зернистости (грубая:40-60;

средняя:80-120; мелкая:180-400), позволяют поэтапно доводить заготовку от

грубой обработки до финишной шлифовки. Модель оснащена системой пылеу-

даления, что обеспечивает чистоту рабочего места.

Энергия сжатого воздуха от компрессора, преобразуется в инструменте ро-

тационным пневмодвигателем, во вращательное движение эксцентрикового

механизма.

В резьбу эксцентрика вкручивается пластиковый диск (рис.1 поз.2) с липуч-

кой. На диск крепится насадка - шлифовальная шкурка (круг).

Во входной патрубок (рис.1 поз.5) вкручивается переходник «рапид» (вхо-

дит в комплект поставки), для подключения шланга от компрессора (воздушной

линии).

Регулятор расхода воздуха (рис.1 поз.6) изменяет расход подаваемого воз-

духа, следовательно, меняется скорость вращения диска. Подача воздуха осу-

ществляется нажатием на рычаг (рис.1 поз.3). При отпускании рычага, подача

воздуха прекращается.

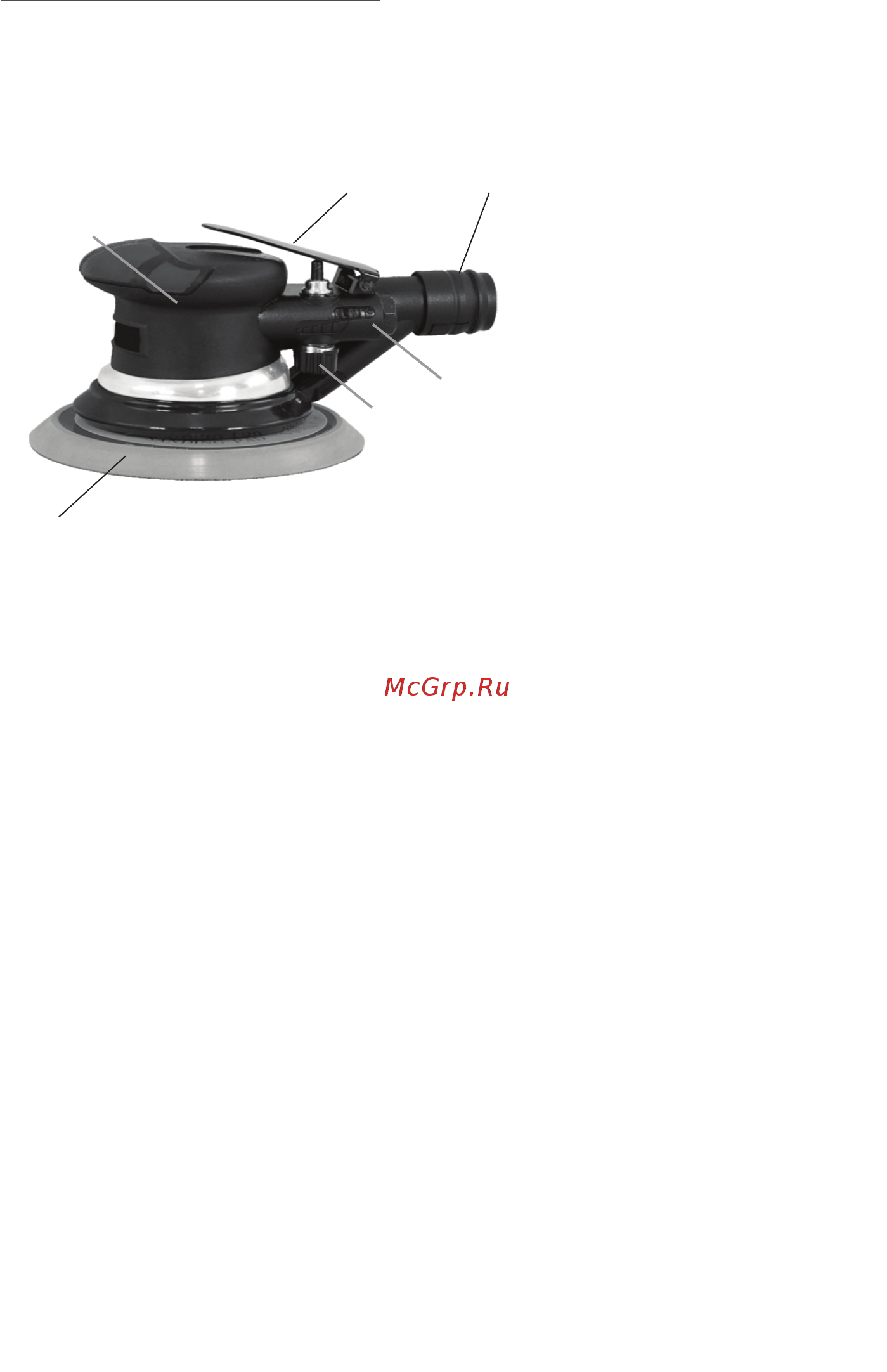

Рис. 1

1 – корпус – рукоятка;

2 – диск шлифовального

круга (шкурки);

3 – рычаг включения;

4 – патрубок пылеотвода;

5 – патрубок входной;

6 – регулятор подачи

сжатого воздуха
