2. Использование по назначению

ВНИМАНИЕ! Перед подсоединением пневматического инструмента к

системе подачи воздуха, убедитесь, что компрессор выключен.

2.1 Подготовка инструмента к использованию

- перед подсоединением инструмента капните в разъём входного штуцера

несколько капель масла;

- прикрутите к инструменту диск (рис.1 поз.2) с наклеенным на него шлифо-

вальным кругом, застопорив ключом (входит в комплект поставки) эксцентрик;

- обеспечьте чистоту и хорошее освещение рабочего места;

- закрепите обрабатываемое изделие (струбциной, зажимами и т.п.);

- определите оптимальную скорость вращения и зернистость шлифовальной

шкурки, проверяя работу на запасных кусках материала (рекомендации см. в п.2.3.1);

- подсоедините шланг подачи сжатого воздуха к входному штуцеру.

- обеспечьте отвод продуктов обработки, установив на патрубок пылеотвода

(рис. 1 поз 4) пылесос (мешок-пылесборник, шланг пылеотвода в комплект по-

ставки не входят).

2.2 Использование по назначению

2.2.1 Шлифмашина должна подсоединяться к системе подачи сжатого воз-

духа, состоящей из компонентов, указанных на рис.2

2.2.2 Подаваемый сжатый воздух должен быть сухим и чистым, с необходи-

мым количеством масла. Количество масла, добавляемого в воздух 3-5 капель

в минуту.

2.2.3 Шланг, подсоединяемый к сети сжатого воздуха, должен иметь соответ-

ствующее сечение и обеспечивать необходимую производительность подачи

сжатого воздуха.

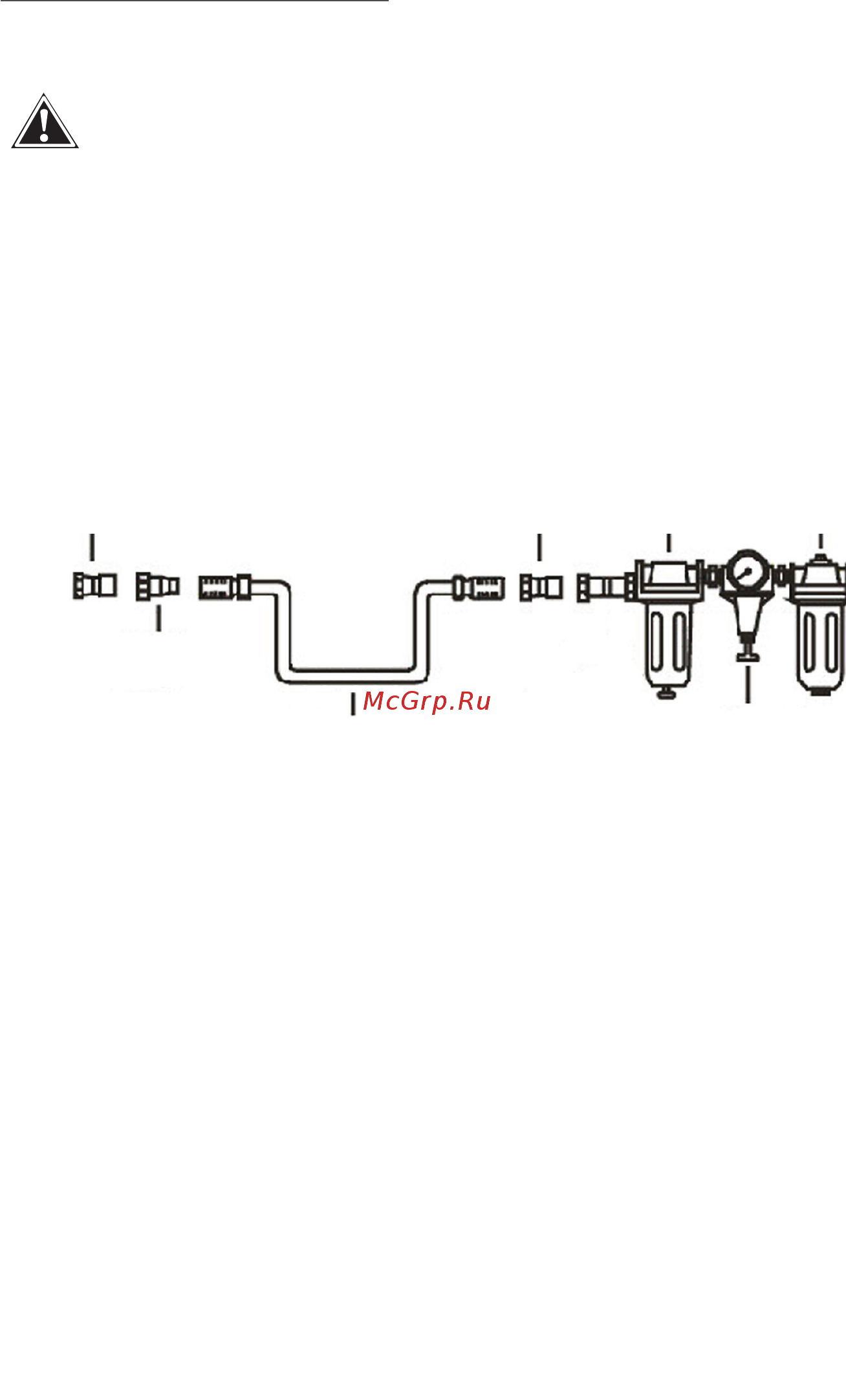

Рис. 2

4 5

А В

А - шлифмашина

В - источник воздуха

1 – штуцер «рапид»; 2 – переходник шланга; 3 – шланг; 4 – переходник шланга;

5 – маслоотделитель; 6 – манометр; 7 – влагоотделитель.
