Инструкция по монтажу
6
EUWA(*)160~200MZ
Моноблочные чиллеры с воздушным охлаждением
4PW13163-1

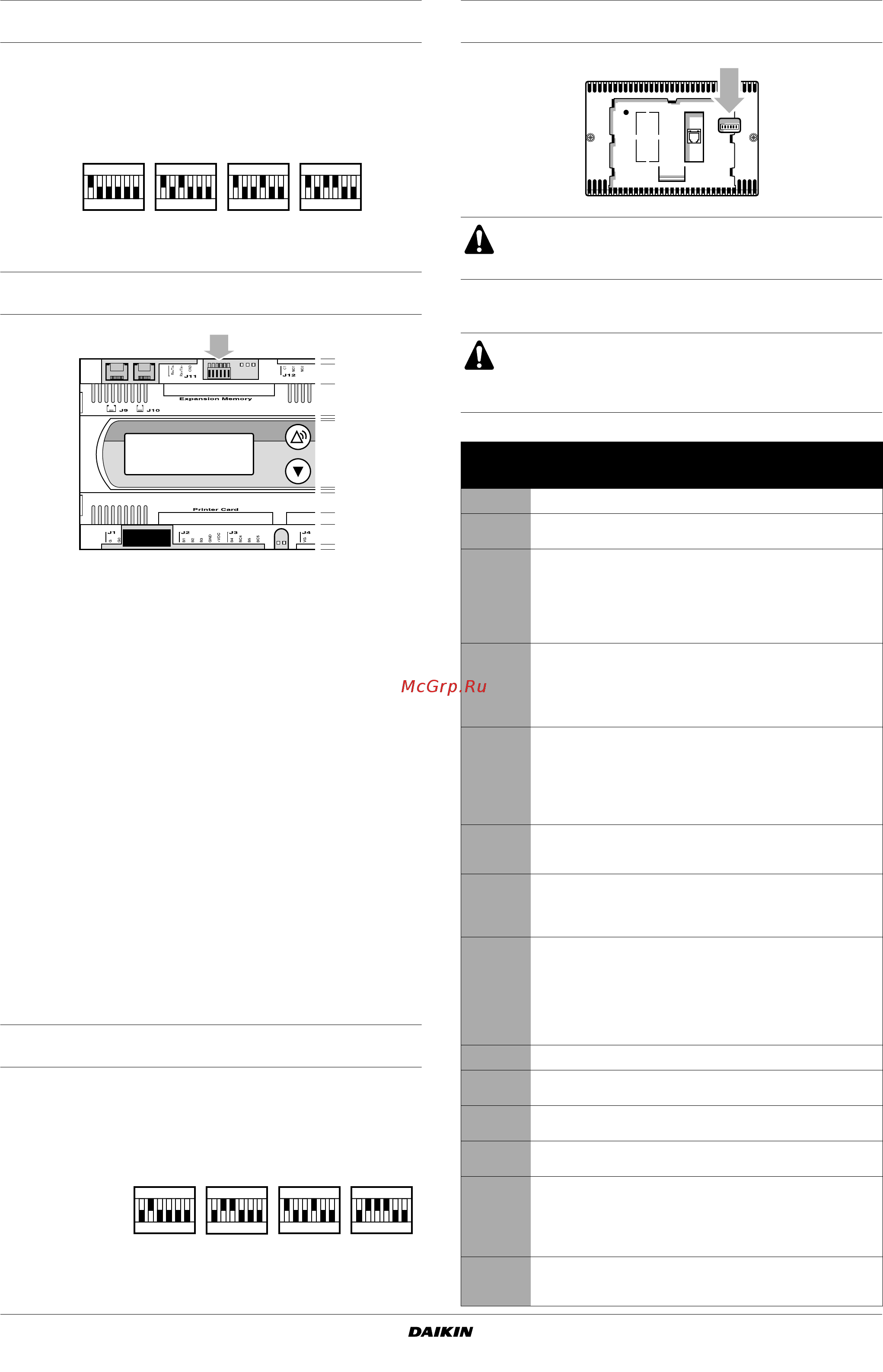

Установка адреса чиллера на цифровом пульте
управления
Адрес чиллера устанавливается на печатной плате пульта
управления с помощью DIP-переключателей в соответствии
с приведенной ниже схемой:
Где находятся DIP-переключатели цифрового пульта
управления
Внимание!
Не забудьте подключить — для контроля температуры выходя-
щей воды в общем коллекторе — дополнительный датчик
температуры.
Кабель для подключения цифрового пульта
дистанционного управления
См. раздел инструкции по эксплуатации, посвященный
цифровому пульту дистанционного управления.
1 Если Вы предпочитаете управлять работой чиллера на
расстоянии, к его печатной плате можно подключить
цифровой пульт дистанционного управления — делается
это с помощью шестижильного кабеля и разъема, располо-
женного в задней части пульта. Максимально допустимая
длина кабеля составляет 600 метров. Характеристики
кабеля: шестижильный телефонный кабель с максималь-
ным кабельным сопротивлением 0,1 Ω/м.
2 Для управления чиллерами, работающими в системе DICN,
цифровые пульты дистанционного управления могут
устанавливаться удаленно на расстоянии до 60 метров от
агрегатов, а подключение может осуществляться
с помощью шестижильного телефонного кабеля, имеющего
сопротивление не выше 0,1 Ω/м.
Установка адреса на цифровом пульте дистанционного
управления
При использовании цифрового пульта дистанционного управле-
ния необходимо с помощью DIP-переключателей установить его
адрес в соответствии с приведенной ниже схемой:
Где находятся DIP-переключатели цифрового пульта
дистанционного управления
Предпусковые операции
Главный
Под-
чиненный 1
Под-
чиненный 2
Под-
чиненный 3
адрес на
печатной
плате
Любой чиллер может быть главным, подчиненным 1,
подчиненным 2 или подчиненным 3.
Главный
Под-
чиненный 1
Под-
чиненный 2
Под-
чиненный 3
Адрес цифрового
пульта
дистанционного
управления
Любой чиллер может быть главным, подчиненным 1, подчиненным 2,
подчиненным 3...
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
123456
OFF
Во избежание повреждения жидкокристаллического
дисплея пульта управления в зимнее время, не
отключайте пульт от сети питания.
Чиллер нельзя включать даже на короткое время до
тех пор, пока не будут выполнены все действия, пере-
численные в приведенной ниже таблице предпусковых
проверочных операций.
отметьте
✓ выпол-
нение
стандартные операции перед запуском чиллера
■
1
Проверьте, нет ли внешних повреждений агрегата.
■
2 Демонтируйте все элементы (желтые), защищающие
чиллер при подъеме.
■
3 Откройте все запорные вентили, помеченные красном
ярлыком: "OPEN THIS VALVE BEFORE OPERATION".
+ EUWA(*)160~200 4 запорных вентиля
+ EUWA(**)160~200 6 запорных вентилей
(*) = B, K, M, Q или T
(**) = D, S
■
4 Установите предохранители, определитель утечки тока
на землю и основной выключатель.
Рекомендуемые предохранители: типа aM по стандарту
IEC 269-2.
Их параметры указаны в электрической схеме.
■
5 Подайте силовое электропитание с напряжением в преде-
лах ±10% от величины, указанной на паспортной табличке.
Сеть силового электропитания должна обеспечивать
включение и выключение чиллера независимо от других
агрегатов и оборудования.
Смотрите электрическую схему, контакты L1, L2 и L3.
■
6 Подайте воду в испаритель и проверьте, чтобы расход
воды находился в пределах, указанных в таблице
«Заправка водой, расход и качество воды» на странице 4.
■
7 Необходимо выпустить воздух из всех трубопроводов.
Клапаны для выпуска воздуха находятся на испарителе.
См. также «Проверка контура циркуляции воды» на
странице 3.
■
8 Подключите последовательно реле протока воды и
контакт насоса так, чтобы была исключена возможность
запуска чиллера при неработающем насосе или
недостаточном расходе воды.
Каждый включенный в систему DICN чиллер должен
иметь собственное реле протока и отдельную блокировку
по включению обслуживающего данный чиллер насоса.
■
9
Проверьте уровень масла в компрессоре.
■
10 Подключите электропроводку, обеспечивающую запуск
и выключение насоса.
■
11 Подключите дополнительную электропроводку,
обеспечивающую дистанционное управление.
■
12 Подключите электропроводку, обеспечивающую
дистанционную индикацию работы чиллера.
■
13 Подключите электропитание ленточного нагревателя
испарителя (если нагреватель установлен).
Нагреватель должен питаться от независимой линии
с собственным предохранителем и не должен отключаться
круглый год.
■
14 Установите на входе насоса сетчатый фильтр. Размер
отверстия сетки должен находиться в пределах от 0,5
до 1,5 мм.
