2

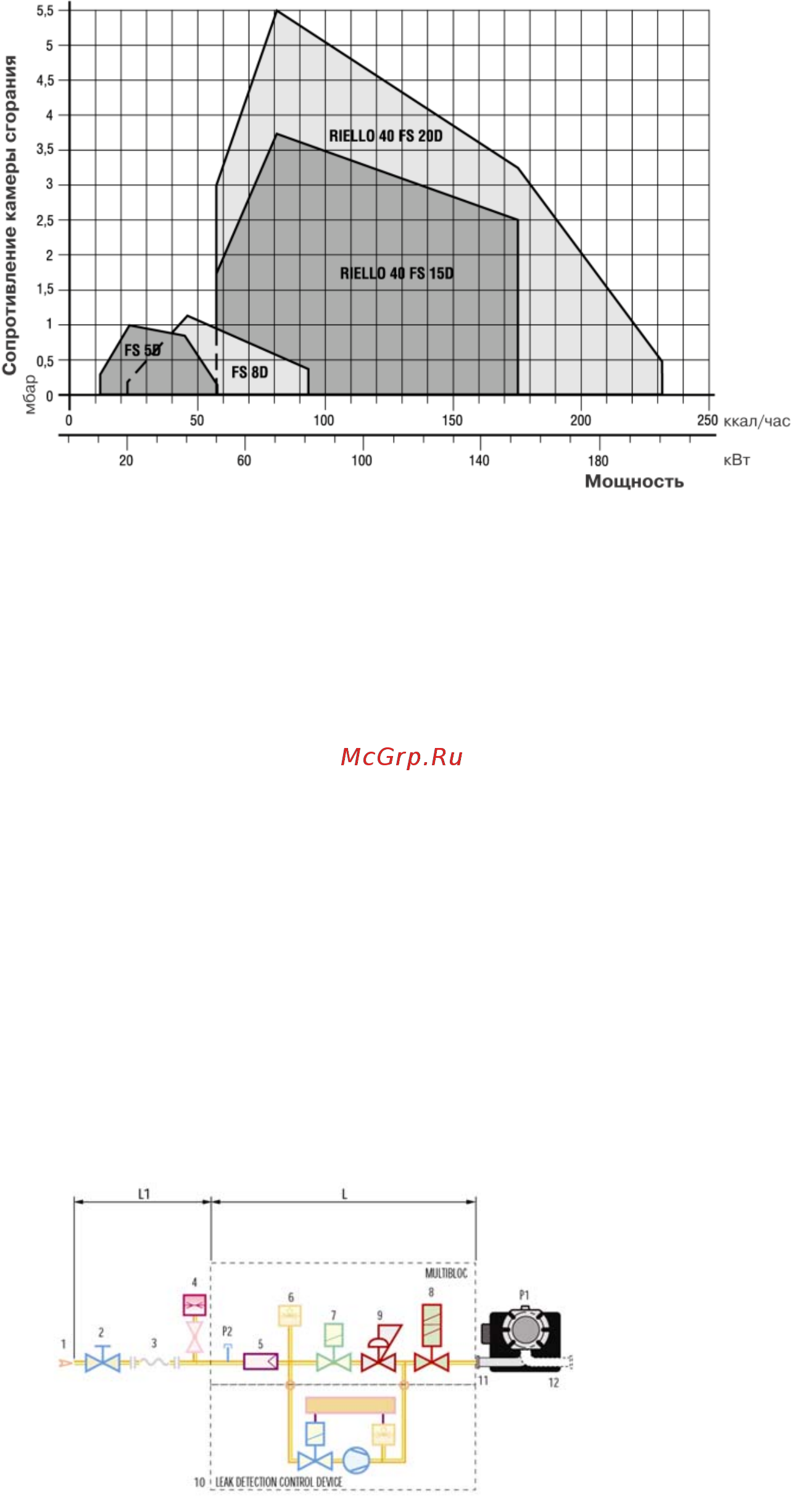

Диаграммы рабочих областей
Испытательные условия
соответствуют:
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0
метров
Стандартная комплектация
Теплоизолирующая прокладка для фланца горелки 1шт.
Винты с гайками для крепления горелки к теплогенератору –4шт.
Шарнирное соединение-1 шт.
Кабельный сальник –1 шт.
Инструкция по монтажу и эксплуатации –1шт.
Спецификация запасных частей –1шт.
Подача газа на горелку
На горелках серии Riello 40 FSD в качестве газовой арматуры используются
одноступенчатые мультиблоки: MBZRDLE 405, 407, 410.
Подвод газа к горелке может осуществляться как справой, так и с левой стороны.
В качестве отдельной опции на все модели мультиблоков по дополнительному заказу может
быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам,
использование блока
контроля герметичности является обязательным для горелок
мощностью более 1200 кВт.
Газовые мультиблоки MBZRDLE 405 – 407 – 410
1 Подающий газопровод
2 Ручной запорный кран
3 Антивибрационная вставка
4 Манометр давления газа
5 Фильтр
6 Реле давления газа
7 Предохранительный электромагнитный газовый
клапан
8 Регулировочный электромагнитный газовый
клапан с функцией замедленного открывания
9 Стабилизатор давления газа
10 Блок контроля герметичности клапанов (7;8)
11 Адаптер
12 Горелка
Р2 Давление перед фильтром
L Газовый мультиблок
L1 Часть, выполняемая
монтажной организацией
