Графики подбора мультиблоков к горелкам

На графиках показаны минимальные потери давления на горелках для различных газовых

рамп и мультиблоков, которые можно использовать с этими горелками. Для определения

минимального давления газа перед газовой рампой или мультиблоком к потерям давления,

определенным по графику, необходимо прибавить аэродинамическое сопротивление

теплогенератора.

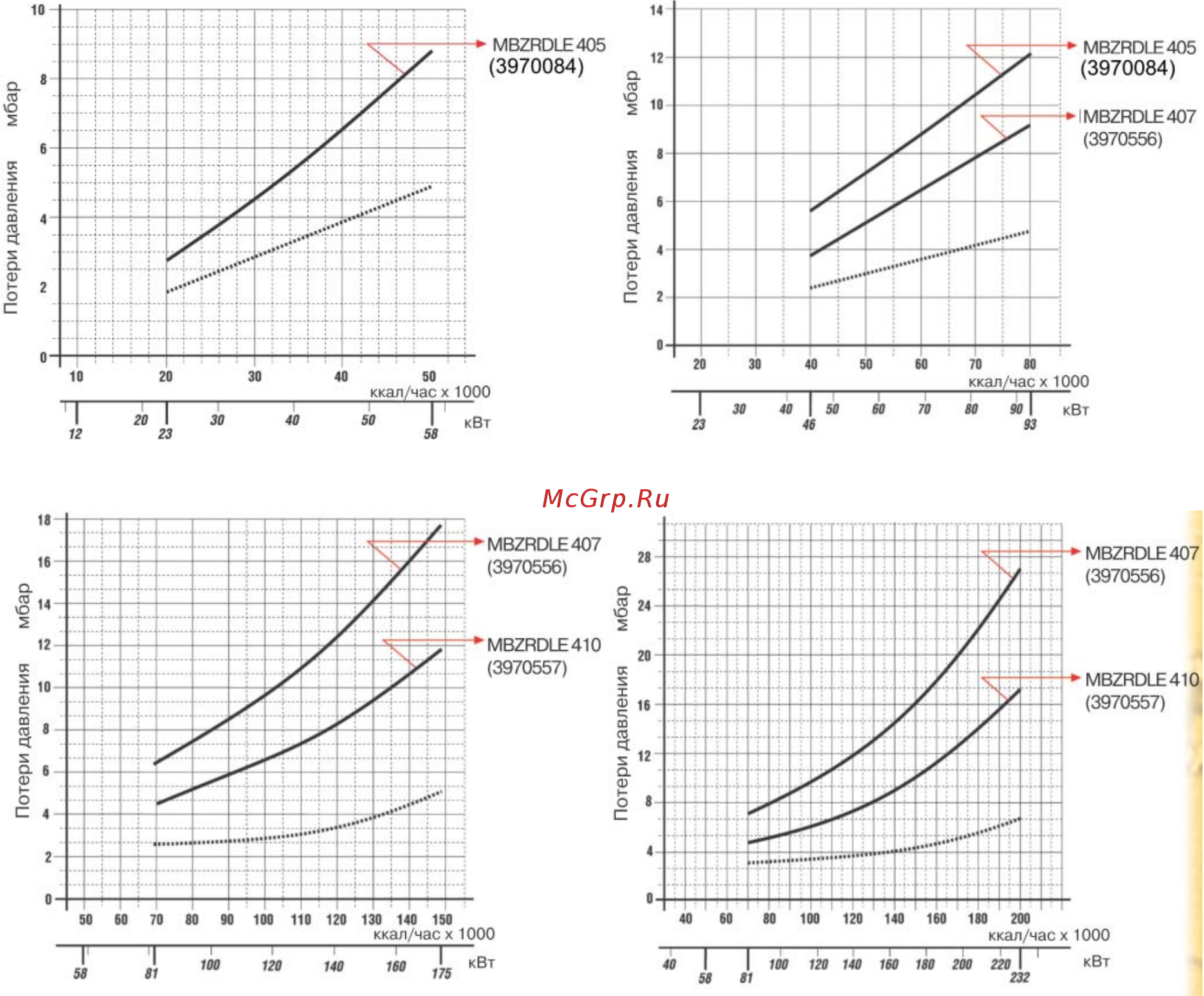

На графике показана зависимость потери давления на головке горелки и

газовом

мультиблоке (сплошная линия) и на головке горелки (пунктирная линия) от мощности

теплогенератора.

FS 5D FS8D

FS 15D FS20D

Подача воздуха на горение

Регулировка подачи воздуха на горение осуществляется посредством изменения

положения воздушной заслонки. При переходе со ступени на ступень воздушная заслонка меняет

свое положение с помощью сервопривода. При выключении горелки воздушная заслонка

закрывается полностью в моделях Riello 40 FS 15D – 20D.
