Подача газа на горелку

На горелках серии Riello 40 FS в качестве газовой арматуры используются одноступенчатые

мультиблоки: MBС 65 DLE, MBDLE 405, MBDLE 407, MBDLE 410.

Подвод газа к горелке может осуществляться как справой, так и с левой стороны.

В качестве отдельной опции на все модели мультиблоков по дополнительному заказу может

быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам,

использование блока контроля герметичности является обязательным для горелок

мощностью более 1200 кВт.

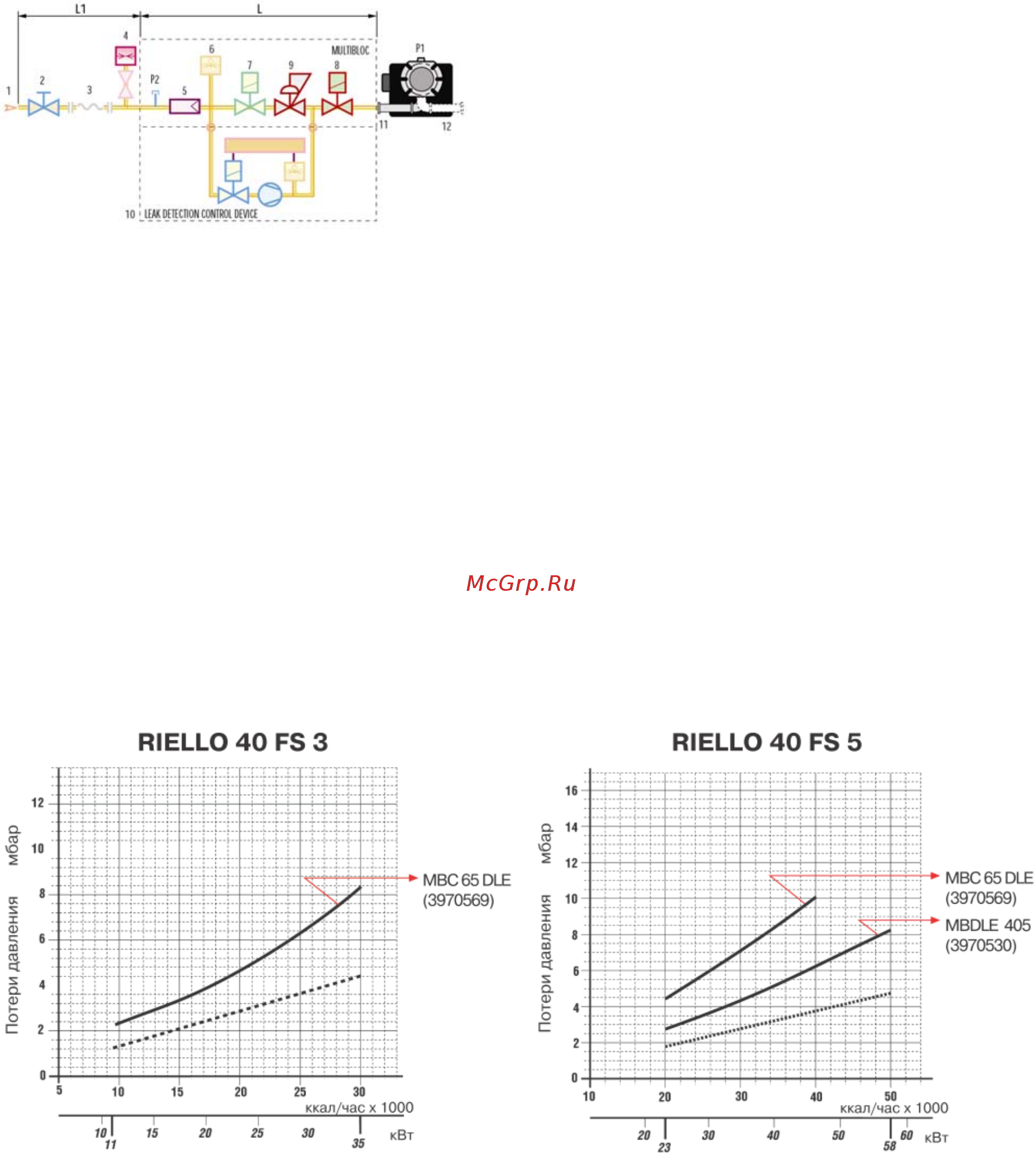

Газовые мультиблоки MBDLE 405 – 407 – 410

1 Подающий газопровод

2 Ручной запорный кран

3 Антивибрационная вставка

4 Манометр давления газа

5 Фильтр

6 Реле давления газа

7 Предохранительный электромагнитный газовый

клапан

8 Регулировочный электромагнитный газовый

клапан с функцией замедленного открывания

9 Стабилизатор давления газа

10 Блок контроля герметичности клапанов (7;8)

11 Адаптер

12 Горелка

Р2 Давление перед фильтром

L Газовый мультиблок

L1 Часть, выполняемая

монтажной организацией

Графики подбора мультиблоков к горелкам

На графиках показаны минимальные потери давления на горелках для различных газовых

рамп и мультиблоков, которые можно использовать с этими горелками. Для определения

минимального давления газа перед газовой рампой или мультиблоком к потерям давления,

определенным по графику, необходимо прибавить аэродинамическое сопротивление

теплогенератора.

На графике показана зависимость потери давления на головке горелки и

газовом

мультиблоке (сплошная линия) и на головке горелки (пунктирная линия) от мощности

теплогенератора.
