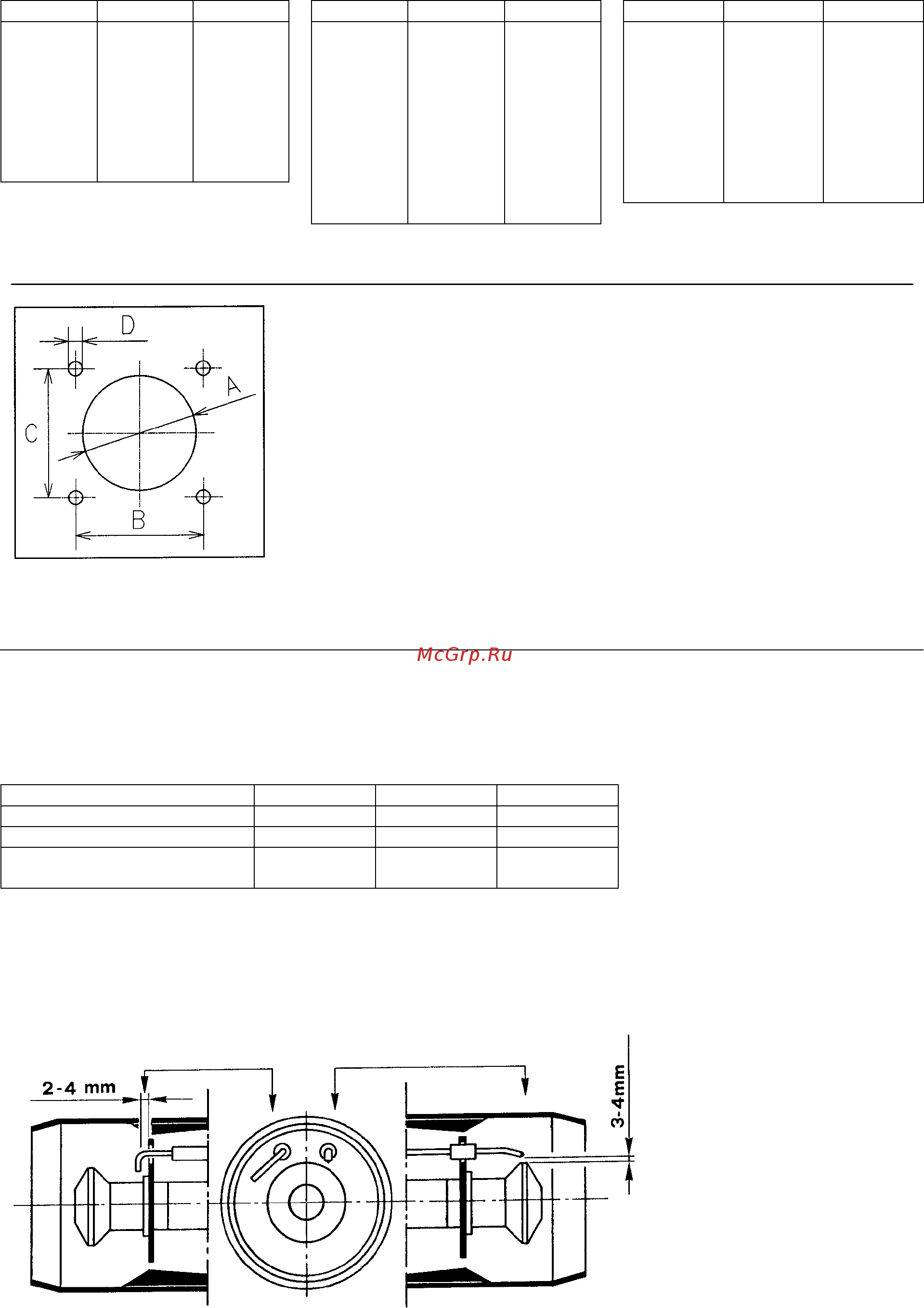

10
ПОТЕРЯ ДАВЛЕНИЯ НА ДРОССЕЛЬНОЙ ГАЗОВОЙ ЗАСЛОНКЕ
GAS 8 P/M
GAS 9 P/M
GAS 10 P/M
кВт 1 2 кВт 1 2 кВт 1 2
1150 0,59 0,87 1800 1,41 2,09 2500 1,08 1,60
1300 0,75 1,11 2000 1,74 2,58 2800 1,35 2,00
1450 0,93 1,38 2200 2,11 3,12 3100 1,65 2,44
1600 1,14 1,69 2400 2,51 3,71 3400 1,99 2,95
1750 1,36 2,01 2600 2,94 4,35 3700 2,35 3,48
1900 1,60 2,37 2800 3,42 5,06 4000 2,75 4,07
2050 1,86 2,75 3000 3,92 5,90 4300 3,18 4,71
2200 2,15 3,18 3200 4,46 6,60 4600 3,64 5,39
3400 5,04 7,46 4900 4,13 6,11
3500 5,33 7,89
МОНТАЖ
рисунок (А).
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке (А).
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана который входит в комплект
поставки горелки.
мм
A B C D
GAS 8 P/M 265 260 260 M16
GAS 9 P/M 300 260 260 M18
GAS 10 P/M 350 310 310 M20
ДЛИНА ГОЛОВКИ (В)
• Длина головки выбирается в соответствии с инструкциями производителя котлов, но в
любом случае, она должна быть больше, чем толщина дверцы котла, включая толщину
огнеупорного материала.
Напоминаем, что всего может быть три длины:
Длина L головки, мм GAS 8 P/M GAS 9 P/M GAS 10 P/M
Длинная головка 501 574 606
Короткая головка 391 444 476
Короткая головка плюс
расширительная прокладка
281 314 346
• для котлов, у которых дымовые газы выходят спереди (15) (рисунок А) на странице 11, или
с инверсионной камерой сгорания, установите защиту (16) из огнестойкого материала
между огнеупорной защитой котла (17) и головкой.
Данная защитная прокладка не должна препятствовать выниманию головки.
ДАТЧИК ЭЛЕКТРОД
Рисунок (В)
