11

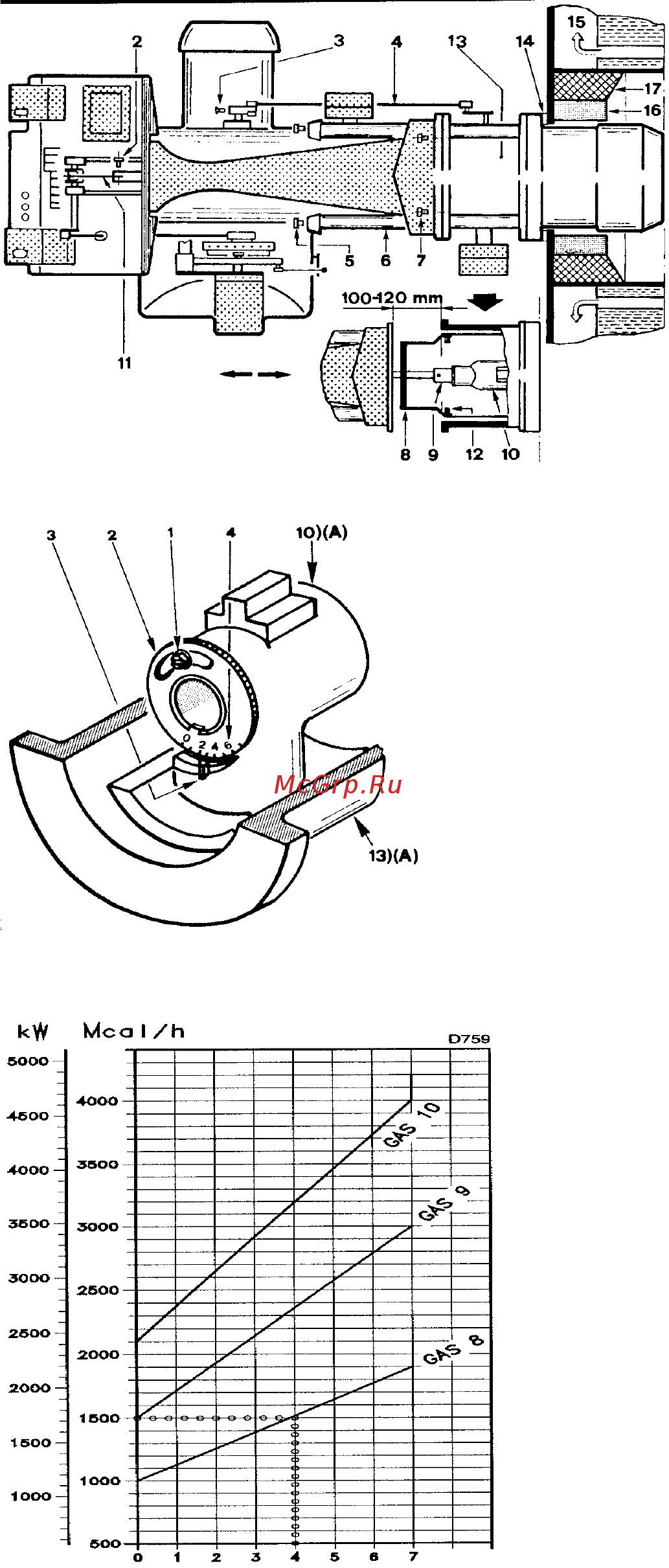

КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (А)
(A)
(B)
РИСКИ НА ЗАЖИМНОМ КОЛЬЦЕ (2) РИСУНОК (В)
(C)
- Снимите головку горелки следующим
образом:
• снимите винты (5) (А) с направляющих (6).
• Выньте стержень (2) и отсоедините шток
управления головкой (11).
• Отвинтите винт (3) и отсоедините шток
управления дроссельным вентилем газа
(4).
• Отвинтите винты (7), который крепят
вентилятор к головке горелки.
• Выдвиньте горелку назад приблизительно
на 100 – 120 мм.
• Отвинтите винты (12) и отсоедините
тяговую вилку (8).
• Теперь полностью выдвиньте горелку из
направляющих (6); вместе с горелкой
также снимется трубка подачи газа (9) с
колена (10).
- Перед тем как приступать к креплению
головки горелки к котлу, убедитесь, что
датчик и электрод установлены
правильно, как показано на рисунке (В) на
странице 10. Если они установлены
неправильно, снимите колено (10)
(рисунок А) с патрубка (13).
Не поворачивайте датчик, а оставьте его
как показано на рисунке (В) на странице 10;
если но будет расположен рядом с
электродом розжига, это может повредить
усилитель в блоке управления.
- закрепите головку на фланце котла
(рисунок А) на странице 10, проложив
между ними огнеупорный экран (14),
который входит в комплект поставки.
Используйте 4 винта, которые также входят в
комплект поставки, предварительно защитите
резьбу специальным материалом для резьбы.
Соединение горелка-котел должно быть
герметичным.
- отрегулируйте головку горелки как
описано ниже.
- После этого вновь установите горелку на
направляющие (6) (рисунок А) и трубку
подачи газа (9) (рисунок А) на колено (10)
(рисунок А).
- Не задвигайте горелку до конца, оставьте
свободное пространство приблизительно
100 – 120 мм.
- Установите на место вилку (8) (рисунок
А), закрепив ее винтами (12) (рисунок А).
- Закройте горелку.
- Завинтите винты (7) (рисунок А),
которые крепят вентилятор к головке
горелки.
- Установите стопоры на
направляющие
(6) (рисунок А) и
винтами
(5) (рисунок А) закрепите их.
- Наденьте штоки (4) и (11).
